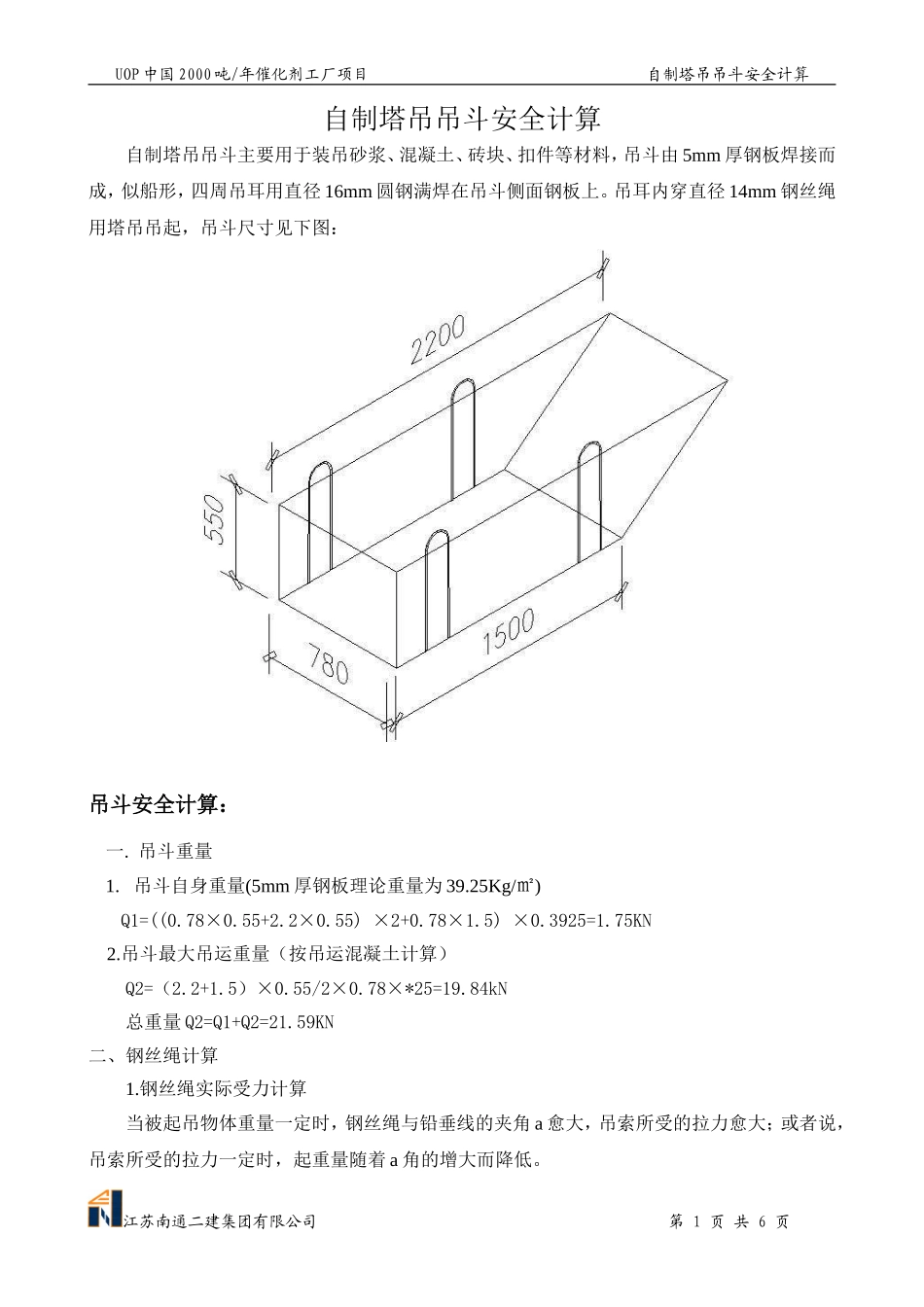

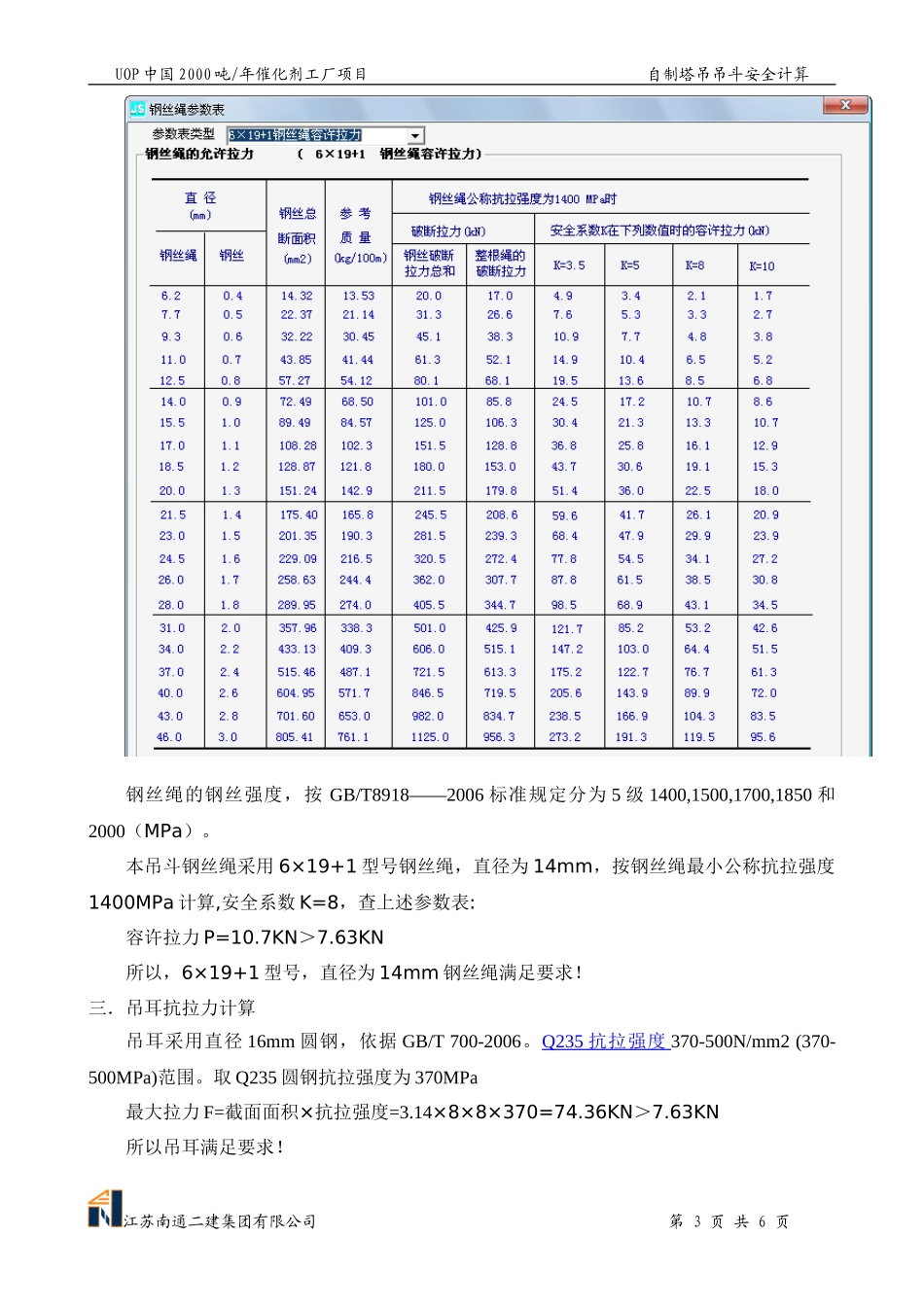

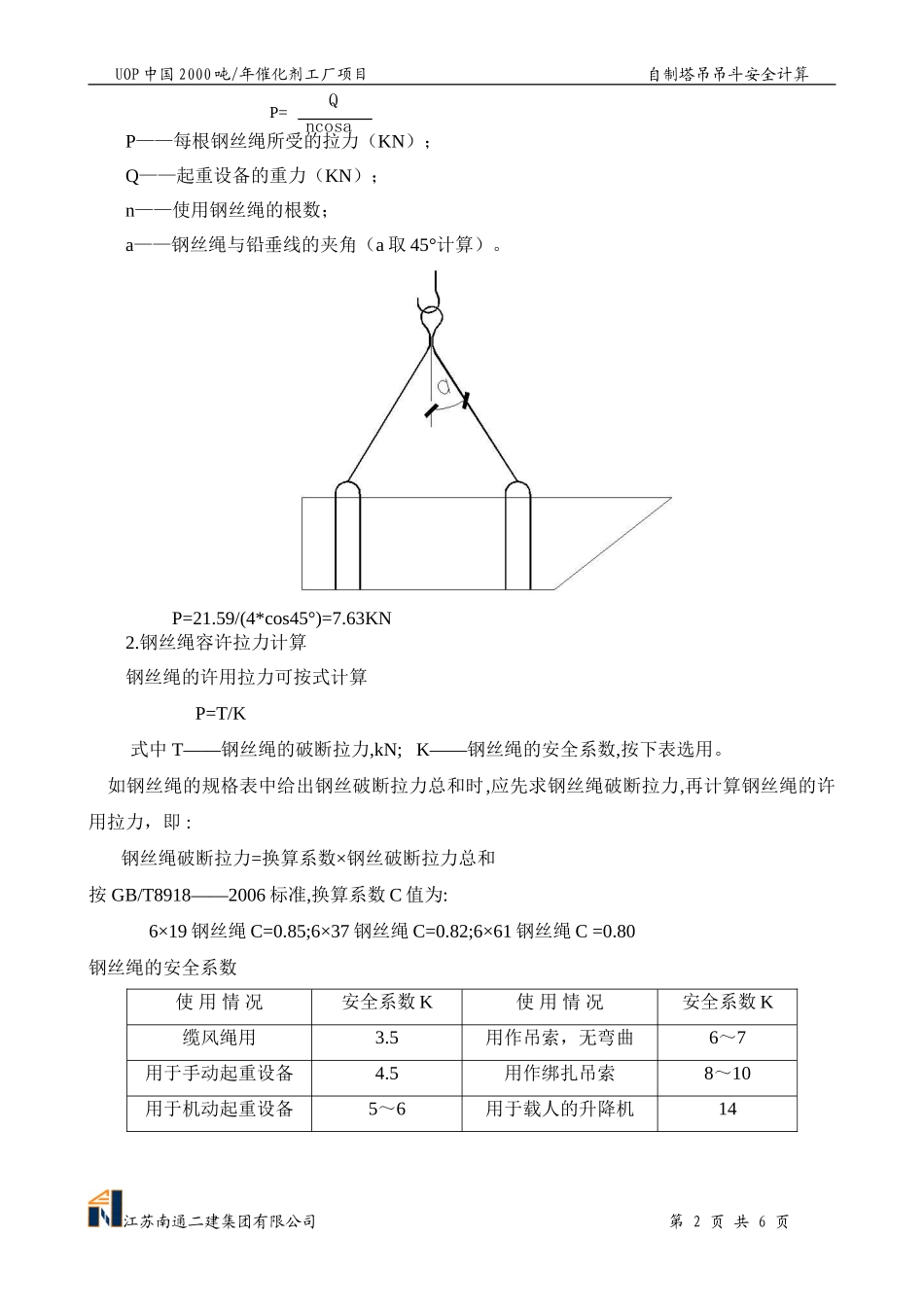

UOP中国2000吨/年催化剂工厂项目自制塔吊吊斗安全计算自制塔吊吊斗安全计算自制塔吊吊斗主要用于装吊砂浆、混凝土、砖块、扣件等材料，吊斗由5mm厚钢板焊接而成，似船形，四周吊耳用直径16mm圆钢满焊在吊斗侧面钢板上。吊耳内穿直径14mm钢丝绳用塔吊吊起，吊斗尺寸见下图：吊斗安全计算：一.吊斗重量1.吊斗自身重量(5mm厚钢板理论重量为39.25Kg/㎡)Q1=((0.78×0.55+2.2×0.55)×2+0.78×1.5)×0.3925=1.75KN2.吊斗最大吊运重量（按吊运混凝土计算）Q2=（2.2+1.5）×0.55/2×0.78×*25=19.84kN总重量Q2=Q1+Q2=21.59KN二、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a角的增大而降低。江苏南通二建集团有限公司第1页共6页UOP中国2000吨/年催化剂工厂项目自制塔吊吊斗安全计算P——每根钢丝绳所受的拉力（KN）；Q——起重设备的重力（KN）；n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角（a取45°计算）。P=21.59/(4*cos45°)=7.63KN2.钢丝绳容许拉力计算钢丝绳的许用拉力可按式计算P=T/K式中T——钢丝绳的破断拉力,kN;K——钢丝绳的安全系数,按下表选用。如钢丝绳的规格表中给出钢丝破断拉力总和时,应先求钢丝绳破断拉力,再计算钢丝绳的许用拉力，即:钢丝绳破断拉力=换算系数×钢丝破断拉力总和按GB/T8918——2006标准,换算系数C值为:6×19钢丝绳C=0.85;6×37钢丝绳C=0.82;6×61钢丝绳C=0.80钢丝绳的安全系数使用情况安全系数K使用情况安全系数K缆风绳用3.5用作吊索，无弯曲6～7用于手动起重设备4.5用作绑扎吊索8～10用于机动起重设备5～6用于载人的升降机14江苏南通二建集团有限公司第2页共6页P=QncosaUOP中国2000吨/年催化剂工厂项目自制塔吊吊斗安全计算钢丝绳的钢丝强度，按GB/T8918——2006标准规定分为5级1400,1500,1700,1850和2000（MPa）。本吊斗钢丝绳采用6×19+1型号钢丝绳，直径为14mm，按钢丝绳最小公称抗拉强度1400MPa计算,安全系数K=8，查上述参数表:容许拉力P=10.7KN＞7.63KN所以，6×19+1型号，直径为14mm钢丝绳满足要求！三．吊耳抗拉力计算吊耳采用直径16mm圆钢，依据GB/T700-2006。Q235抗拉强度370-500N/mm2(370-500MPa)范围。取Q235圆钢抗拉强度为370MPa最大拉力F=截面面积×抗拉强度=3.14×8×8×370=74.36KN＞7.63KN所以吊耳满足要求！江苏南通二建集团有限公司第3页共6页UOP中国2000吨/年催化剂工厂项目自制塔吊吊斗安全计算四．吊耳焊缝强度计算1,在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2,在其它力或各种综合力作用下，f,f共同作用处。式中──对接焊缝强度N──构件轴心拉力或轴心压力，取N＝7630N；lw──对接焊缝或角焊缝的计算强度，取lw=300mm；──作用力与焊缝方向的角度=0度；t──在对接接头中为连接件的最小厚度,取t＝15mm；f──按焊缝有效截面(hel2)计算，垂直于焊缝长度方向的应力；he──角焊缝的有效厚度，对直角焊缝等于0.7hf=7mmf；hf──较小焊脚尺寸,取hf=10mm；t──正面角焊缝的强度设计值增大系数；对承受静荷载或间接承受动力荷载结构取1.22，对直接承受动荷载结构取1.0；f──按焊缝有效截面计算，沿焊缝长度方向的剪应力；ffw──角焊缝的强度设计值。计算结果：1,正应力f=N×sin(γ*PI/180)/(lw×he)=7630×sin(0.000)/(300×7)=0.00N/mm2；2,剪应力f=N×cos(γ*PI/180)/(lw×he)=7630×cos(0.000)/(300×7)=3.63N/mm2；3,综合应力[(f/t)2+f2]1/2=6.29N/mm2；江苏南通二建集团有限公司第4页共6页UOP中国2000吨/年催化剂工厂项目自制塔吊吊斗安全计算结论：力平行于焊缝长度,计算得出的剪应力小于或等于对接焊缝的抗拉抗压强度设计值ftw=185N/mm2,所以满足要求!五．吊斗底部焊缝强度计算计算公式：1,在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2,在其它力或各种综合力作用下，f,f共同作用处。式中──对接焊缝强度N──构件轴心拉力或轴心压力，取N＝21590N；lw──对接焊缝或角焊缝的计算强度，取lw=4500mm；──作用力与焊缝方向的角度=90度；t──在对接接头中为连接件...
