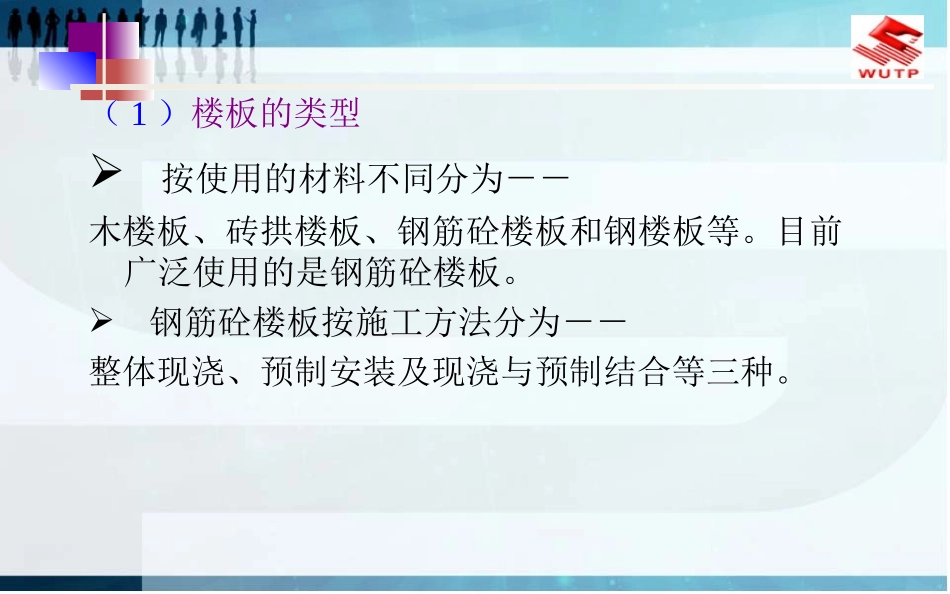

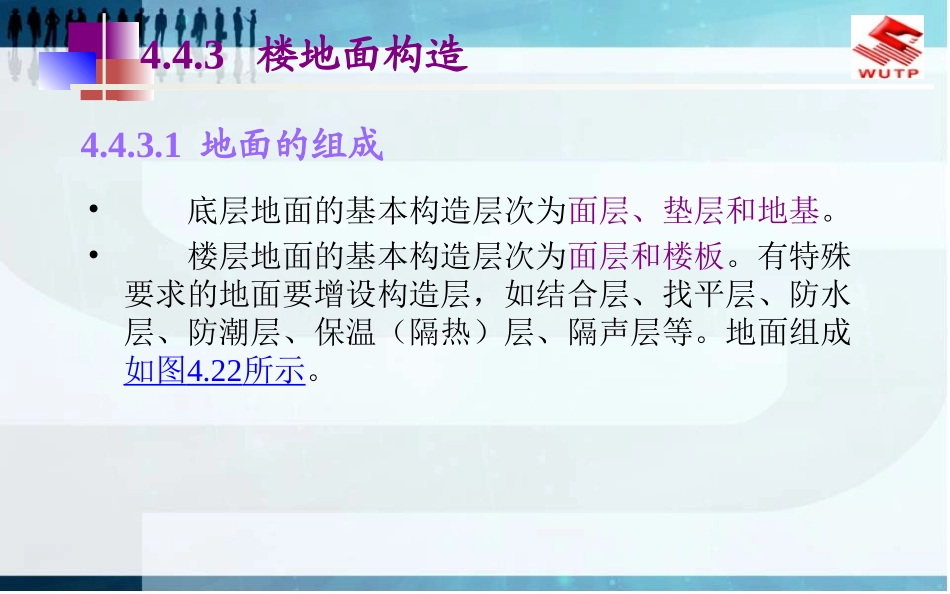

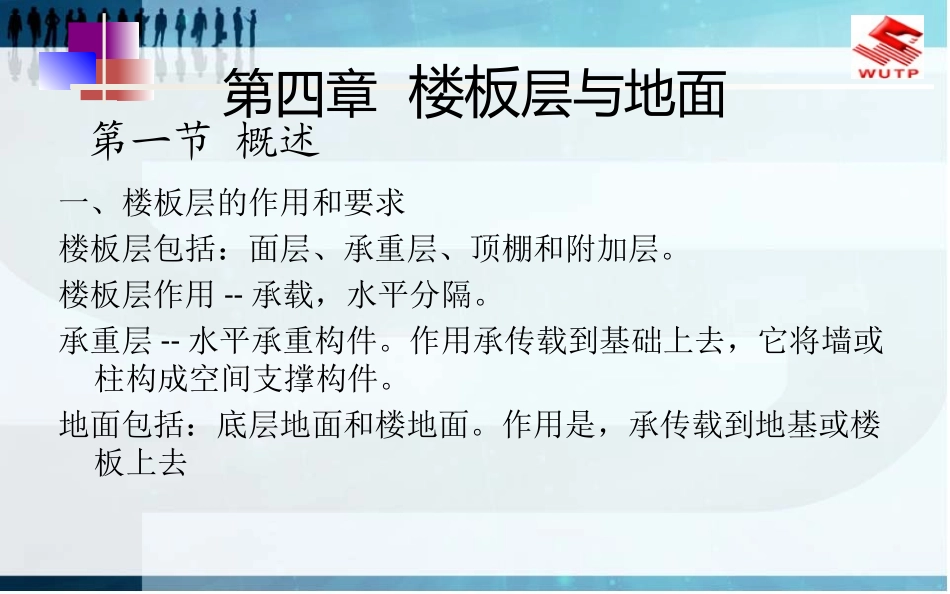

第四章楼板层与地面第一节概述一、楼板层的作用和要求楼板层包括：面层、承重层、顶棚和附加层。楼板层作用--承载，水平分隔。承重层--水平承重构件。作用承传载到基础上去，它将墙或柱构成空间支撑构件。地面包括：底层地面和楼地面。作用是，承传载到地基或楼板上去•底层地面的基本构造层次为面层、垫层和地基。•楼层地面的基本构造层次为面层和楼板。有特殊要求的地面要增设构造层，如结合层、找平层、防水层、防潮层、保温（隔热）层、隔声层等。地面组成如图4.22所示。4.4.3楼地面构造4.4.3.1地面的组成（1）楼板的类型按使用的材料不同分为－－木楼板、砖拱楼板、钢筋砼楼板和钢楼板等。目前广泛使用的是钢筋砼楼板。钢筋砼楼板按施工方法分为－－整体现浇、预制安装及现浇与预制结合等三种。•（2）面层•地面的名称是按面层材料确定的。面层按材料和施工方法的不同，分为整体面层、块料面层、木地面、卷材类地面等。•整体面层有水泥砂浆面层、细石混凝土面层、水磨石面层等。块料面层有瓷砖、缸砖、大理石、花岗岩等。木地面是由木板铺钉或粘合而成的地面。卷材类地面是用成卷的铺材铺贴而成，如塑料地毯、橡胶地毯以及其他各式地毯等。（3）垫层•垫层是承受面层传来的地面载荷并传给基层的构造层，分刚性和柔性两种。刚性垫层有足够的强度，如混凝土、碎砖三合土等；柔性垫层由松散的材料组成，如砂、碎石等。第五章楼梯楼梯一般由楼梯段、楼梯平台（楼层平台和中间平台）、栏杆（栏板）和扶手三部分组成，如图4.32所示。掌握：楼梯间平面形式的类型楼梯的尺度及细部构造（图）4.5.1楼梯的组成图4.32楼梯的组成•楼梯段由踏步组成。踏步的水平面称踏步的宽度，亦称踏面；踏步的垂直面称踏步的高度，亦称踢面。•当人们连续上楼梯时易疲劳，每个楼梯段的踏步数量一般不超过18级。考虑人们行走时的习惯性，楼梯段的踏步数也不应少于3级。4.5.1.1楼梯段•楼层平台是指连接楼地面与楼梯段端部的水平构件，也称之为楼层平台，平台面标高与该层楼面标高相同。•中间平台是位于两层楼地面之间连接梯段的水平构件，也称之为中间休息平台，其主要作用是减少疲劳，转换梯段方向的作用。4.5.1.2楼层平台和中间平台•为保证人们在楼梯上行走的安全，在楼梯梯段及平台边缘处应安装栏杆或栏板。•在栏杆或栏板的上部设置扶手。扶手也可附设于墙上，称为靠墙扶手。4.5.1.3栏杆（栏板）、扶手4.5.2楼梯的类型•按楼梯的形式分类—见教材图4-5-1•按楼梯间的平面形式分类：•封闭式楼梯•非封闭式楼梯（一般建筑）•防烟楼梯（高层建筑，消防楼梯）楼梯的类型4.5.3楼梯的尺度•楼梯的踏步尺寸：教材表4-5-1踏面踢面•楼梯的坡度：23°~45°，不宜大于38°，教材图4-5-4•楼梯段宽度：不小于1.1米，6层及以下的住宅建筑•最小净宽不小于1米。•平台宽度：不小于楼梯段的宽度，一般不小于1.1米。•楼梯净空高度：梯段净空不小于2.2米，平台净空不小于2米。•楼梯扶手高度：一般为0.9米4.6屋顶•屋顶是房屋最上层起承重和覆盖作用的构件。它的作用主要有三个：一是防御自然界的风、雨、雪、太阳辐射热和冬季低温等的影响；二是承受自重及风、沙、雨、雪等荷载及施工或屋顶检修人员的活荷载；三是屋顶是建筑物的重要组成部分，对建筑形象的美观起着重要的作用。即—承重、围护、装饰作用。4.6.1概述4.6.1.1屋顶的作用及设计要求•由于屋面材料和承重结构形式不同，屋顶有多种类型。按屋顶的坡度和外形分为：•平屋顶—屋面排水坡度不大于10%的屋顶。•坡屋顶—屋面排水坡度大于10%的屋顶。•其他形式屋顶（曲面屋顶，承重结构多为空间结构，如薄壳、悬索、网架、张拉膜结构）•如图4.42所示。4.6.1.3屋顶的类型•平屋顶包括结构层、找坡层、隔热层（保温层）、找平层、结合层、附加防水层、保护层。在北纬40°以北地区，室内湿度大于75%或其他地区室内空气湿度常年大于80%时，保温屋面应设隔汽层。4.6.2平屋顶4.6.2.1平屋顶的构成•坡屋顶主要由承重结构层和屋面两部分组成。必要时还应增设保温层、隔热层及顶棚等，如图4.50所示。4.6.3坡屋顶的构造4.6.3.1坡屋顶的组成图4.50坡屋顶的...
