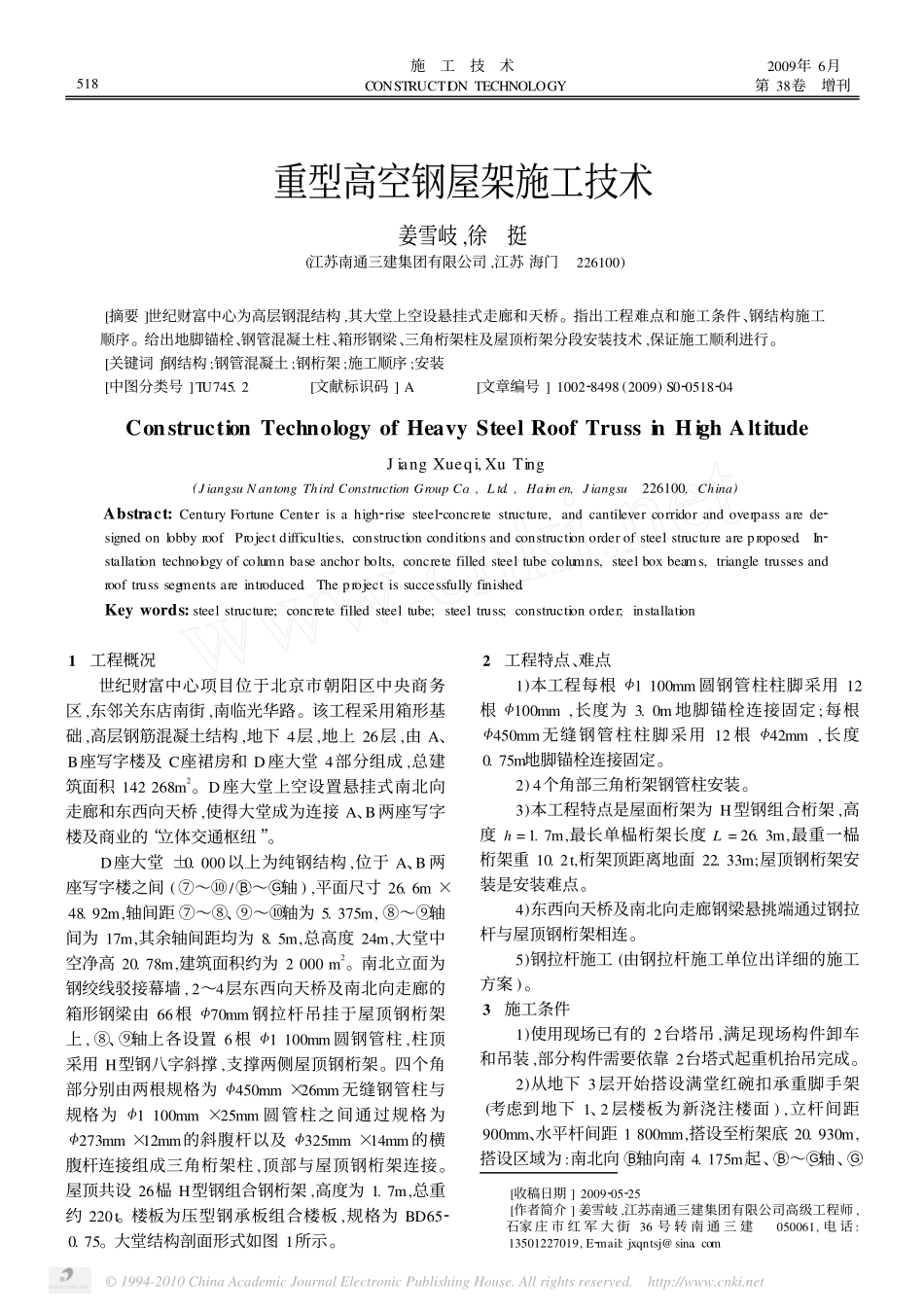

©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net施工技术CONSTRUCTIONTECHNOLOGY2009年6月第38卷增刊重型高空钢屋架施工技术姜雪岐,徐挺(江苏南通三建集团有限公司,江苏海门226100)[摘要]世纪财富中心为高层钢混结构,其大堂上空设悬挂式走廊和天桥。指出工程难点和施工条件、钢结构施工顺序。给出地脚锚栓、钢管混凝土柱、箱形钢梁、三角桁架柱及屋顶桁架分段安装技术,保证施工顺利进行。[关键词]钢结构;钢管混凝土;钢桁架;施工顺序;安装[中图分类号]TU745.2[文献标识码]A[文章编号]100228498(2009)S020518204ConstructionTechnologyofHeavySteelRoofTrussinHighAltitudeJiangXueqi,XuTing(JiangsuNantongThirdConstructionGroupCo.,Ltd.,Haimen,Jiangsu226100,China)Abstract:CenturyFortuneCenterisahigh2risesteel2concretestructure,andcantilevercorridorandoverpassarede2signedonlobbyroof.Projectdifficulties,constructionconditionsandconstructionorderofsteelstructureareproposed.In2stallationtechnologyofcolumnbaseanchorbolts,concretefilledsteeltubecolumns,steelboxbeams,triangletrussesandrooftrusssegmentsareintroduced.Theprojectissuccessfullyfinished.Keywords:steelstructure;concretefilledsteeltube;steeltruss;constructionorder;installation[收稿日期]2009205225[作者简介]姜雪岐,江苏南通三建集团有限公司高级工程师,石家庄市红军大街36号转南通三建050061,电话:13501227019,E2mail:jxqntsj@sina.com1工程概况世纪财富中心项目位于北京市朝阳区中央商务区,东邻关东店南街,南临光华路。该工程采用箱形基础,高层钢筋混凝土结构,地下4层,地上26层,由A、B座写字楼及C座裙房和D座大堂4部分组成,总建筑面积142268m2。D座大堂上空设置悬挂式南北向走廊和东西向天桥,使得大堂成为连接A、B两座写字楼及商业的“立体交通枢纽”。D座大堂±0.000以上为纯钢结构,位于A、B两座写字楼之间(⑦～⑩/Ψ～⊥轴),平面尺寸26.6m×48.92m,轴间距⑦～⑧、⑨～⑩轴为5.375m,⑧～⑨轴间为17m,其余轴间距均为8.5m,总高度24m,大堂中空净高20.78m,建筑面积约为2000m2。南北立面为钢绞线驳接幕墙,2～4层东西向天桥及南北向走廊的箱形钢梁由66根<70mm钢拉杆吊挂于屋顶钢桁架上,⑧、⑨轴上各设置6根<1100mm圆钢管柱,柱顶采用H型钢八字斜撑,支撑两侧屋顶钢桁架。四个角部分别由两根规格为<450mm×26mm无缝钢管柱与规格为<1100mm×25mm圆管柱之间通过规格为<273mm×12mm的斜腹杆以及<325mm×14mm的横腹杆连接组成三角桁架柱,顶部与屋顶钢桁架连接。屋顶共设26榀H型钢组合钢桁架,高度为1.7m,总重约220t。楼板为压型钢承板组合楼板,规格为BD6520.75。大堂结构剖面形式如图1所示。2工程特点、难点1)本工程每根<1100mm圆钢管柱柱脚采用12根<100mm,长度为3.0m地脚锚栓连接固定;每根<450mm无缝钢管柱柱脚采用12根<42mm,长度0.75m地脚锚栓连接固定。2)4个角部三角桁架钢管柱安装。3)本工程特点是屋面桁架为H型钢组合桁架,高度h=1.7m,最长单榀桁架长度L=26.3m,最重一榀桁架重10.2t,桁架顶距离地面22.33m;屋顶钢桁架安装是安装难点。4)东西向天桥及南北向走廊钢梁悬挑端通过钢拉杆与屋顶钢桁架相连。5)钢拉杆施工(由钢拉杆施工单位出详细的施工方案)。3施工条件1)使用现场已有的2台塔吊,满足现场构件卸车和吊装,部分构件需要依靠2台塔式起重机抬吊完成。2)从地下3层开始搭设满堂红碗扣承重脚手架(考虑到地下1、2层楼板为新浇注楼面),立杆间距900mm、水平杆间距1800mm,搭设至桁架底20.930m,搭设区域为:南北向Ψ轴向南4.175m起、Ψ～⊥轴、⊥815©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net图1大堂结构剖面示意轴向北4.175m止,南北向总长度L=50.85m,东西向⑦轴向西0.5m、⑦～⑩、⑩轴向东0.5m,总长度28.75m。±0.000以上脚手架的搭设需随着钢梁的吊装同步进行,需满足现场构件的吊装需求。4钢结构施工顺序根据施工现场塔吊的实际起重性能情况,地上<1100mm钢管柱分为一柱一层,地上三...
