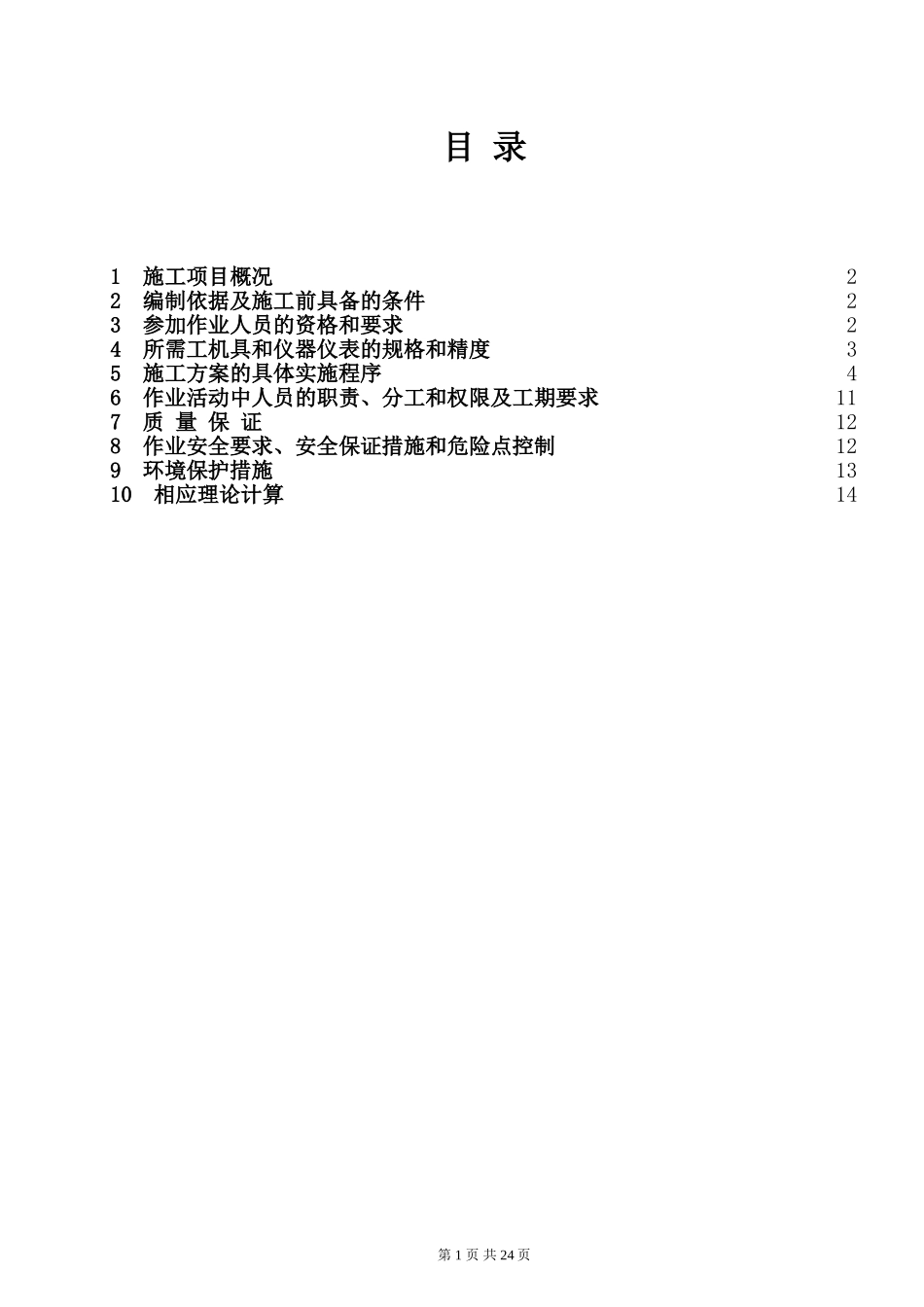

目录1施工项目概况22编制依据及施工前具备的条件23参加作业人员的资格和要求24所需工机具和仪器仪表的规格和精度35施工方案的具体实施程序46作业活动中人员的职责、分工和权限及工期要求117质量保证128作业安全要求、安全保证措施和危险点控制129环境保护措施1310相应理论计算14第1页共24页1施工项目概况1.1工程概况本工程为调兵山煤矸石电厂2×300MW机组新建工程2#锅炉基础部分，定位轴线编号同主厂房轴线编号,锅炉基础为独立基础和联合基础，基础底标高（即垫层顶标高）均为-6.0m，基础短柱顶标高为-0.1m与-2.5m两种。其中部分基础短柱上有预埋螺栓，具体规格型号有锅炉厂家图纸确定，另有一些柱头上设有剪力槽。根据图纸要求，外侧基础之间设有基础梁，梁截面为370mm*700mm与370mm*450mm两种类型。梁两端支撑在支墩上并且与柱有25mm的空隙。垫层砼为C10，基础承台砼为C30与C40两种（JC-1、JC-6、JC-7、JC-11为C40），基础短柱砼均为C40，基础梁及支墩为C30。基础梁顶标高均为-0.100mm，基础梁支墩与锅炉基础短柱设有拉结筋,按图纸要求预埋在锅炉短柱中。±0.00m标高相当于绝对标高86.30m。1.2主要工程量2#锅炉基础主要工程量见下表：名称规格单位数量备注垫层砼C10m3200m3基础砼C30m32007m3基础砼C40m32630m3基础短柱砼C40m3388m3钢筋t380tⅠ级和Ⅱ级2编制依据及施工前具备的条件2.1编制依据2.1.1《锅炉基础图》F493S-T02102.1.2《混凝土结构工程施工及验收规范》GB50204－2002第四章(模板分项工程)、第五章（钢筋分项工程）、第七章（混凝土分项工程）2.1.3《火电施工质量检验及评定标准》（土建工程篇）DL/T5210.1-20052.1.4《电力建设安全健康与环境管理工作规定》DL5009.1-922.1.5《电力建设安全健康与环境管理工作规定》2.1.6《钢筋焊接及验收规程》JGJ18-20032.1.7国家标准图集《03G101-1》2.1.8锅炉厂家提供的《地脚螺栓和支架》2.2施工前具备的条件2.2.1土方开挖完，具备施工条件,相应问题得到解决。2.2.2坐标控制点、标高控制点明确。2.2.3施工图纸会审完毕，涉及问题得到明确、解决。2.2.4施工前施工员、质检员、各班班长认真熟悉图纸，详细掌握结构形式。2.2.5各工种作业人员已到位，并已经安全教育及技术培训、交底。2.2.6木工车间具备模板加工能力，钢筋加工场能够加工各种规格的钢筋，混凝土搅拌站具备生产能力，完全能够满足现场施工的需要。2.2.7施工前各种材料型钢、钢筋、水泥、砂石骨料以及一些消耗性材料已计划到位，并检验合格。2.2.8明确施工负责人、技术负责人、质量负责人、安全负责人。2.2.9编写指导现场施工的作业指导书，并对施工人员进行质量、安全、技术交底。3参加作业人员的资格和要求3.1资格3.1.1作业人员具备本专业基本知识和操作能力，熟悉相关专业规程、规范，特殊作业人员持证上岗。3.1.2安全学习、教育已完，并考试合格。3.1.3熟悉本工种的操作常识和规程。3.1.4体检合格。3.2要求3.2.1遵守国家法律、法规和本公司的规章制度。3.2.2服从公司管理人员的指挥和安排。3.2.3具备一定的安全常识，并做好“三不伤害”。3.3环境因素的识别和评价现今生活中，对环境保护的重要性越来越为我们所认识。因此要对我们施工和生活的环第2页共24页境能识别并能进行正确的评价：3.3.1氧气、乙炔的使用：1）污染大气2）影响人身安全3.3.2模板支拆、清理修复；脚手架支拆：噪声，影响人体健康3.3.3车辆运输：粉尘、噪声排放。1）污染大气2）影响人身安全3.3.4钢筋加工机械：噪声排放，影响人体健康。3.3.5混凝土施工振捣棒：噪声排放，影响人体健康。3.4重要环境因素的控制措施3.4.1有害废弃物：要有分类垃圾箱，垃圾集中分类处理。3.4.2噪声控制：合理安排施工布局、加强设备润滑和养护。3.4.3粉尘控制、噪声控制:合理安排施工布局、加强设备润滑和养护。4所需工机具和仪器仪表的规格和精度所需工机具和仪器仪表的规格和精度见下表序号仪器、设备名称型号单位数量级别1经纬仪THO/010台12″级2水平仪WILD/NA2台1S33钢筋切断机台24钢筋弯曲机台35钢筋调直机台26钢筋碰焊机台17电焊机台58插入式振捣器台89四轮车台210钢管φ48×3.5t20011大模板δ=15mmm2100012...
