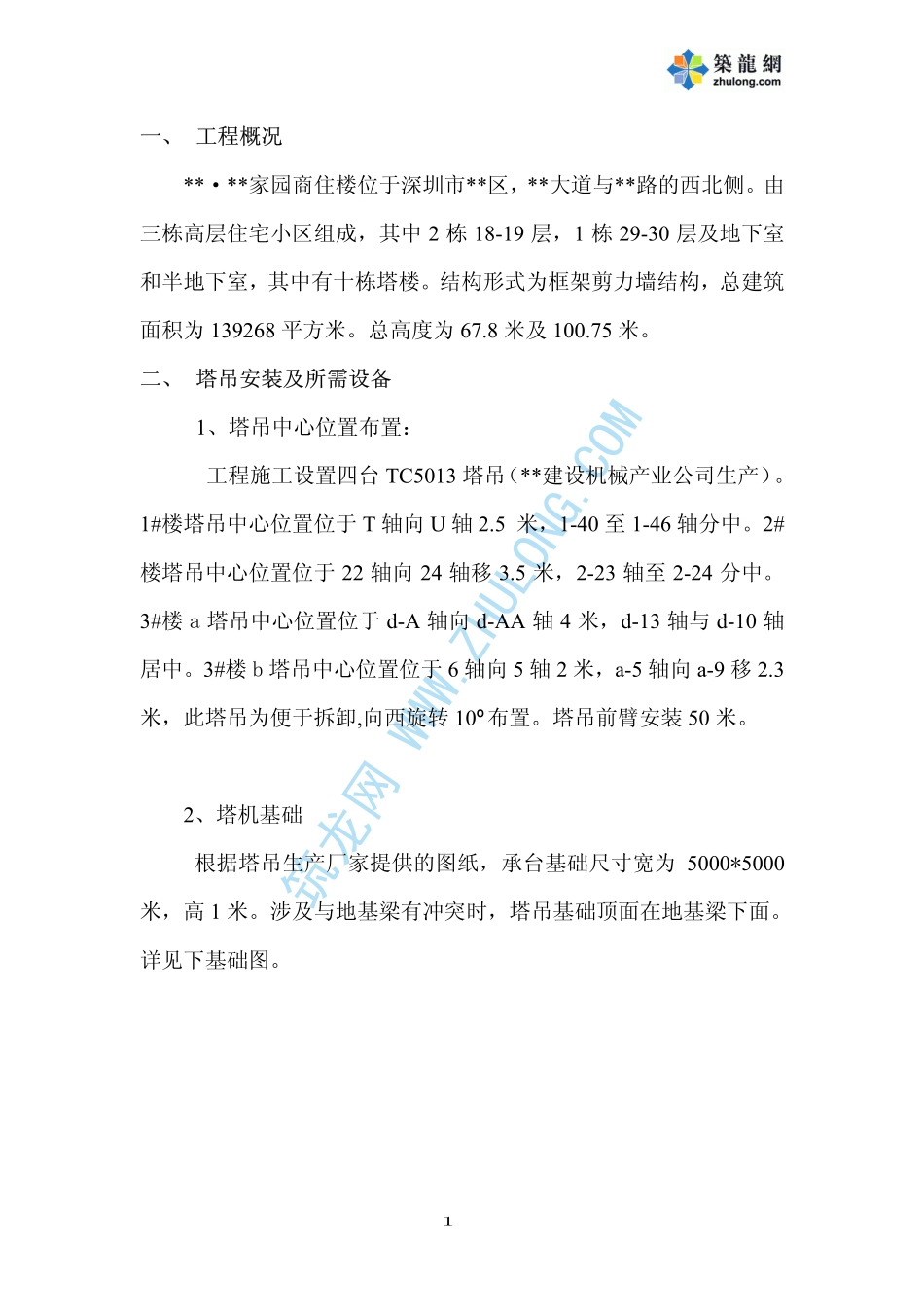

筑龙网WWW.ZHULONG.COM1一、工程概况**·**家园商住楼位于深圳市**区，**大道与**路的西北侧。由三栋高层住宅小区组成，其中2栋18-19层，1栋29-30层及地下室和半地下室，其中有十栋塔楼。结构形式为框架剪力墙结构，总建筑面积为139268平方米。总高度为67.8米及100.75米。二、塔吊安装及所需设备1、塔吊中心位置布置：工程施工设置四台TC5013塔吊（**建设机械产业公司生产）。1#楼塔吊中心位置位于T轴向U轴2.5米，1-40至1-46轴分中。2#楼塔吊中心位置位于22轴向24轴移3.5米，2-23轴至2-24分中。3#楼a塔吊中心位置位于d-A轴向d-AA轴4米，d-13轴与d-10轴居中。3#楼b塔吊中心位置位于6轴向5轴2米，a-5轴向a-9移2.3米，此塔吊为便于拆卸,向西旋转10º布置。塔吊前臂安装50米。2、塔机基础根据塔吊生产厂家提供的图纸，承台基础尺寸宽为5000*5000米，高1米。涉及与地基梁有冲突时，塔吊基础顶面在地基梁下面。详见下基础图。筑龙网WWW.ZHULONG.COM2塔吊基础立面图放大样C10垫层100厚φ251预埋3MM厚钢板止水带400地下室底板砼C10垫层厚100厚Φ16@1000梅花点放置承台砼C35抗渗S8剖面双向放置预留承台外分二次焊接预埋3MM厚钢板止水带400地下室底板砼同地下室底板底层配筋Φ双向水平筋Φ16@2003Φ25塔吊承台详图3Φ25筑龙网WWW.ZHULONG.COM3圆钢板t=10mm,与插筋焊接桩锚入承台详图Φ塔身1700*1700楼塔吊基础平面布置图楼基础平面布置图塔身1700*1700筑龙网WWW.ZHULONG.COM4楼基础平面布置图塔身1700*1700塔身1700*1700楼基础平面布置图筑龙网WWW.ZHULONG.COM53、安装所需设备：（1）45吨汽车起重机1台。（2）30吨千斤顶1台。（3）经纬仪、水准仪各1台。（4）测地摇表1台。（5）套筒板手1套。（6）葫芦1套4、安装要求及顺序根据施工要求，塔吊需穿过地下室两层板，塔吊基础位于地下室地板下（详见基础图），即塔吊基础面标高（-7.15米）与地下室底板底标高一致，将来施工的底板在塔吊基础面上覆盖即可，塔吊基础采用与地下室底板砼相同标号的C35S8抗渗砼。为加快施工进度，塔吊基础先施工，塔吊安装必须待塔吊基础砼强度直到80%之后才能进行。计划第一次安装先安装至最大自由高度即37米，安装时，先将加强标准节安装在塔身底部，然后再安装塔机及塔冒，平衡臂和起重臂则在施工现场地面分别拼装好进行起吊组装，其安装程序为：加强标准节→外套架→回转轴承→塔冒→平衡臂→接通电源→调试→附拉支架，上部标准节在整机安装完成后，可自行顶升安装，附拉支架根据设计要求规定，第一节附拉支架离地30m，第二节距第一节25m，第三节距离第二节20m，以后塔身每升高15m加强一道附拉支架。附拉支架固定时应调整好塔庙，其垂直偏差不大于1%，且不大于5cm，（用经纬仪、水准仪观测垂直度）安装要点及顺序厂家提供筑龙网WWW.ZHULONG.COM6的安装说明书。5、当塔机安装完毕，经调试运转正常后，应认真全面地检查一遍，并由公司动力设备科、安全科组织验收，合格后方准投入使用。三、塔吊安装1、准备熟读说明书，以便正确迅速架设塔机，达到可顶升加节的位置。立塔时需用一台45t汽车吊。合理安排塔机安装人员，妥善协调整各种安装和组装步骤，来往通道及组装现场之间的关系，将使用汽车吊的时间减至最少。2、立塔的注意事项a、塔机安装工作应在塔机最高处风速不大于8m/s时进行。b、必须遵循立塔程序。c、注意吊点的选择，根据吊装部件选用长度适当、质量可靠的吊具。d、塔机各部件所有可拆的销轴，塔身连接螺体、螺母均是专用特制零件。e、必须安装并使用和安全措施，如扶梯、平台、枋栏等。f、必须根据起重臂长，正确确定配重数量，在安装起重臂之前，必须先在平衡臂安装一块2.32t的平衡重，但严禁超过此数量。g、装好起重臂后，平衡臂上未装够规定的平衡重前，严禁起重臂吊载。h、标准袋子的安装不得任意交换方位，否则无法进行。i、塔机在施工现场的安装位置，必须保证塔机的最大旋转部分筑龙网WWW.ZHULONG.COM7如吊臂、吊钩等离输电线5M上的安全距离。j、准备辅助吊装设备、枕木、索具、绳扣等常用工具。k.塔机安装场地的参考尺寸，详见附图...
