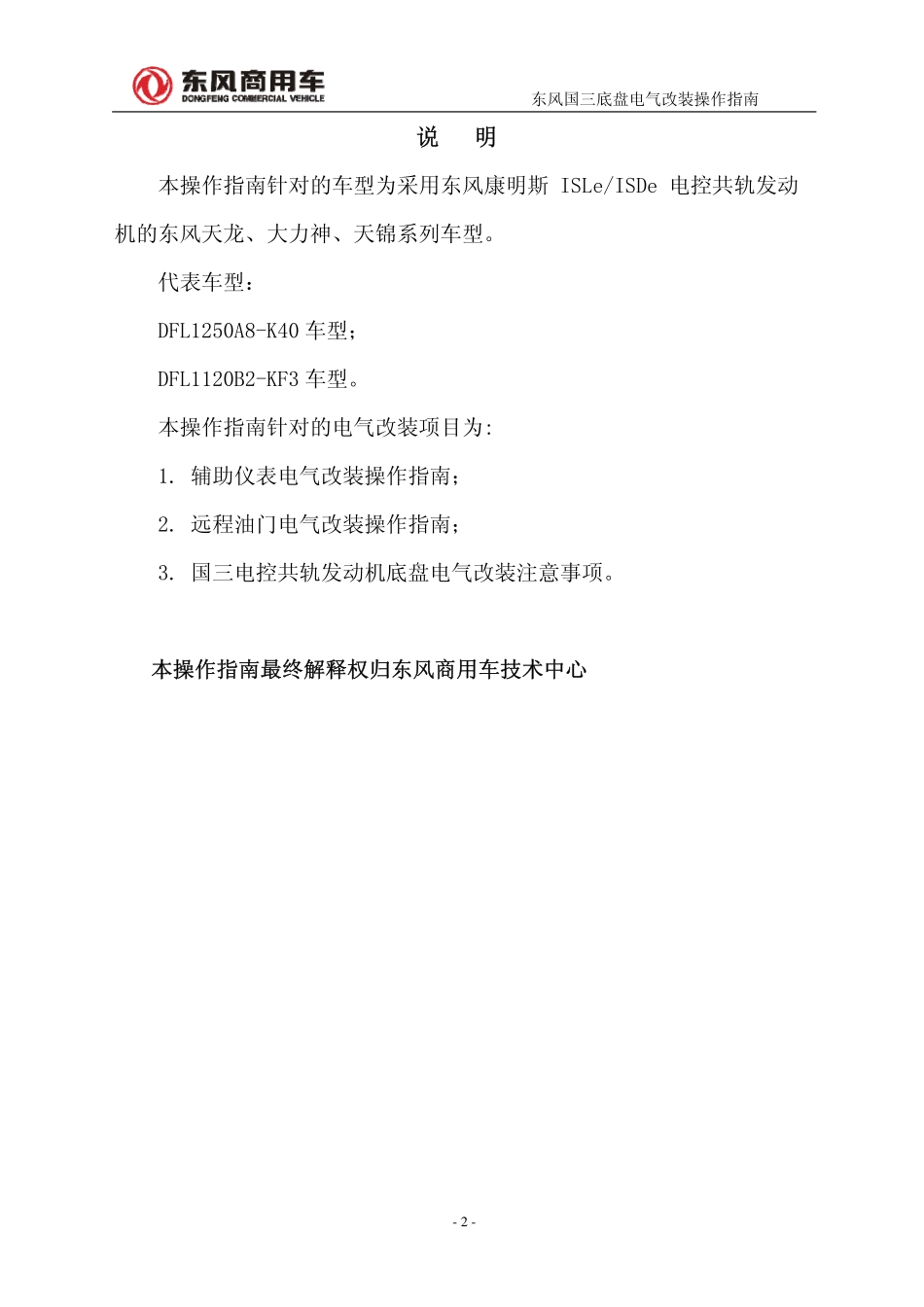

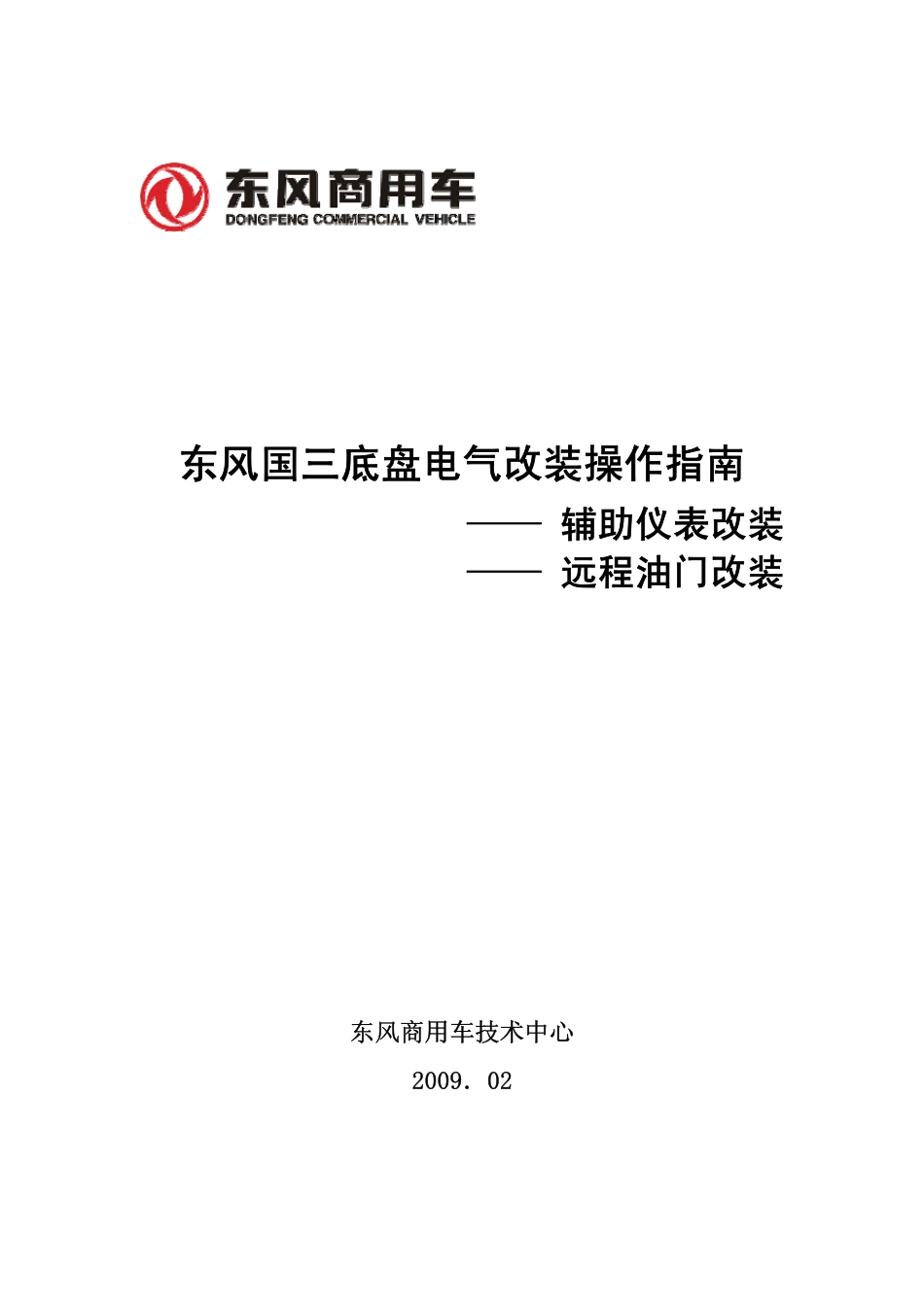

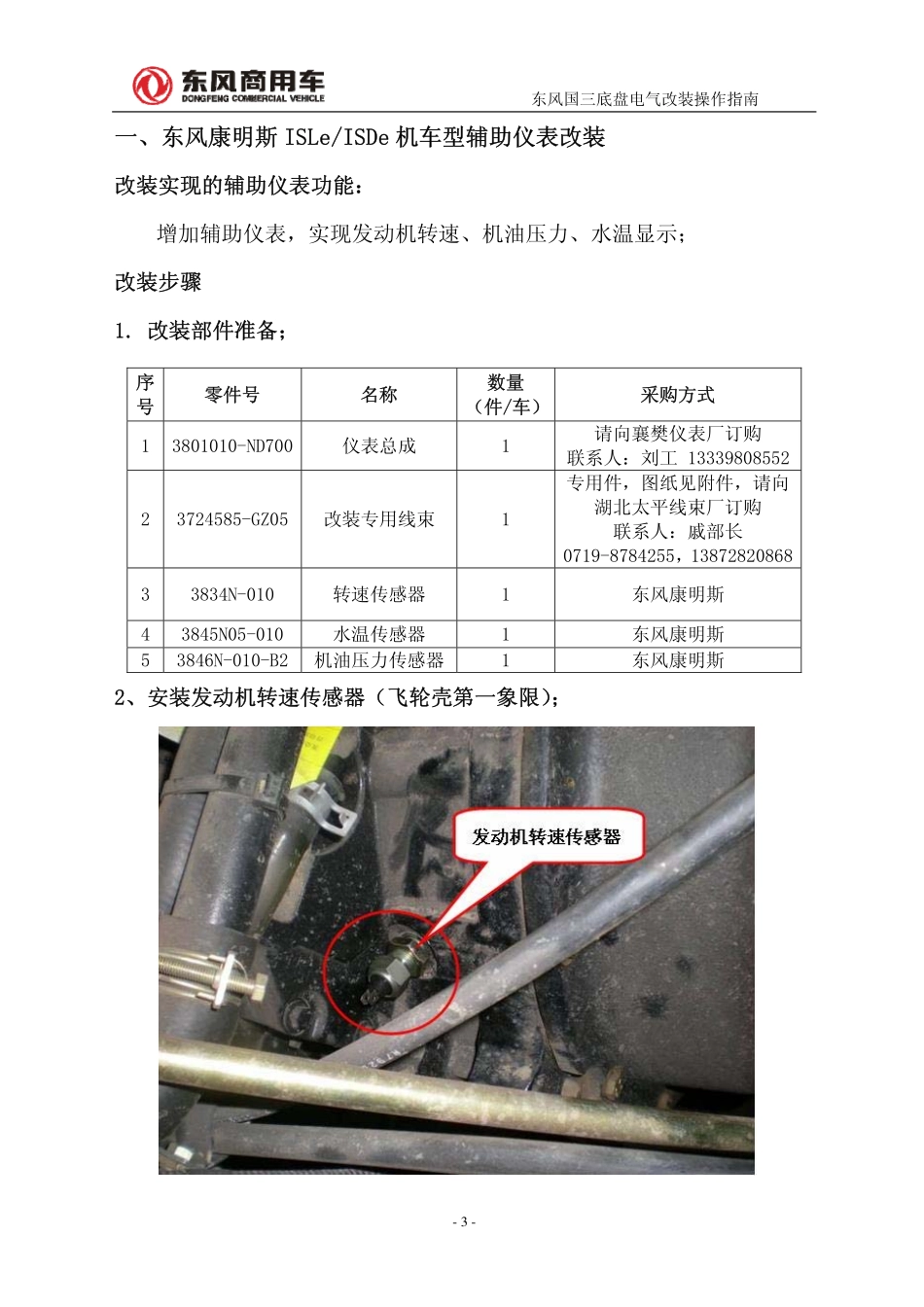

东风国三底盘电气改装操作指南——辅助仪表改装——远程油门改装东风商用车技术中心2009．02东风国三底盘电气改装操作指南-2-说明本操作指南针对的车型为采用东风康明斯ISLe/ISDe电控共轨发动机的东风天龙、大力神、天锦系列车型。代表车型：DFL1250A8-K40车型；DFL1120B2-KF3车型。本操作指南针对的电气改装项目为:1.辅助仪表电气改装操作指南；2.远程油门电气改装操作指南；3.国三电控共轨发动机底盘电气改装注意事项。本操作指南最终解释权归东风商用车技术中心东风国三底盘电气改装操作指南一、东风康明斯ISLe/ISDe机车型辅助仪表改装改装实现的辅助仪表功能：增加辅助仪表，实现发动机转速、机油压力、水温显示；改装步骤1.改装部件准备；序号零件号名称数量（件/车）采购方式13801010-ND700仪表总成1请向襄樊仪表厂订购联系人：刘工1333980855223724585-GZ05改装专用线束1专用件，图纸见附件，请向湖北太平线束厂订购联系人：戚部长0719-8784255，1387282086833834N-010转速传感器1东风康明斯43845N05-010水温传感器1东风康明斯53846N-010-B2机油压力传感器1东风康明斯2、安装发动机转速传感器（飞轮壳第一象限）；-3-东风国三底盘电气改装操作指南3、安装水温传感器3845N05-010：（276.5，-76，430发动机坐标）；4、安装发动机机油压力传感器3846N-010-B2（331，260.5，271发动机坐标）；-4-东风国三底盘电气改装操作指南5、安装仪表总成3801010-ND700；6、将改装专用线束3724585-GZ05与组合仪表接插件线束安装到位；-5-东风国三底盘电气改装操作指南7、将发动机上的三个传感器（发动机转速、水温和机油压力）的线束分别连接到改装专用线束；8、将改装线束的0401接至主车仪表电源0401（仪表A33端）；将改装线束的0100接至主车仪表的0100（仪表A34端）；9、改装完成，验证发动机转速表、水温表、机油压力表是否显示正常。-6-东风国三底盘电气改装操作指南二、匹配东风康明斯ISLe\ISDe车型远程油门改装改装步骤：1、改装前确认改装车辆是否随车带有远程油门总成及改装附件，改装清单如下：序号零件号零件名称数量(件/车)说明13759010-T2500远程油门总成1如果随车没有该零件，请向南京奥联汽车电子电器有限公司订购,厂家内部订货号为1019006i.联系人:杨文伟025-821282141377078719523750620-C0100远程油门切换开关1如果随车没有该零件，请向湖北中生电器厂订购联系人：龚成明0719-57151461332984285833724585-GZ03远程油门线束1如果随车没有该零件，请向湖北太平线束厂订购，联系人：戚部长0719-8784255138728208682、改装原理图-7-东风国三底盘电气改装操作指南3、ECM在整车上的位置(发动机缸体左侧)4、从发动机ECM接口引出5根远程油门线束检查您的车辆出厂状态，如果底盘预留了远程油门线束接头，请跳过该步操作；如果底盘没有从ECM引出的预留线束接头，需先引线，按以下说明操作。在远程油门线束接头上找到14-48、04-84、04-86三根电线，将其分别与从发动机ECM接插件中第37、26、22脚引线连接。从远程油门线束接口中找出05-55、04-83两根电线，将其分别与从发动机ECM接插件中第8、41脚引线连接。这5根电线接线定义为：04-84——远程油门正极线(接ECM接插件第26脚)04-86——远程油门负极线(接ECM接插件第22脚)14-48——远程油门信号线(接ECM接插件第37脚)05-55——远程油门切换开关接线(接ECM接插件第8脚)-8-东风国三底盘电气改装操作指南04-83——远程油门切换开关线(接ECM接插件第41脚)5、将远程油门线束与远程油门总成连接将从ECM引出的14-48、04-84、04-86三根电线分别接入（车架线束端）远程油门接插件AMP282087-1（从接插件对面看），具体接线方式如图：-9-东风国三底盘电气改装操作指南6、安装驾驶室内远程油门切换翘板开关和线束检查您的车辆出厂状态，如果驾驶室内有远程油门切换翘板开关，请跳过该步操作；如果没有，需要从ECM引线接入到驾驶室仪表上的切换翘板开关，按以下说明操作。将从ECM引出的05-55、04-83两根电线引入驾驶室，分别接在3750318-C0100PTO转换开关总成的第2脚和第6脚。改装厂选用其他类型的开关作为远程油门切换开关时，需要注意的是选用的开关...
