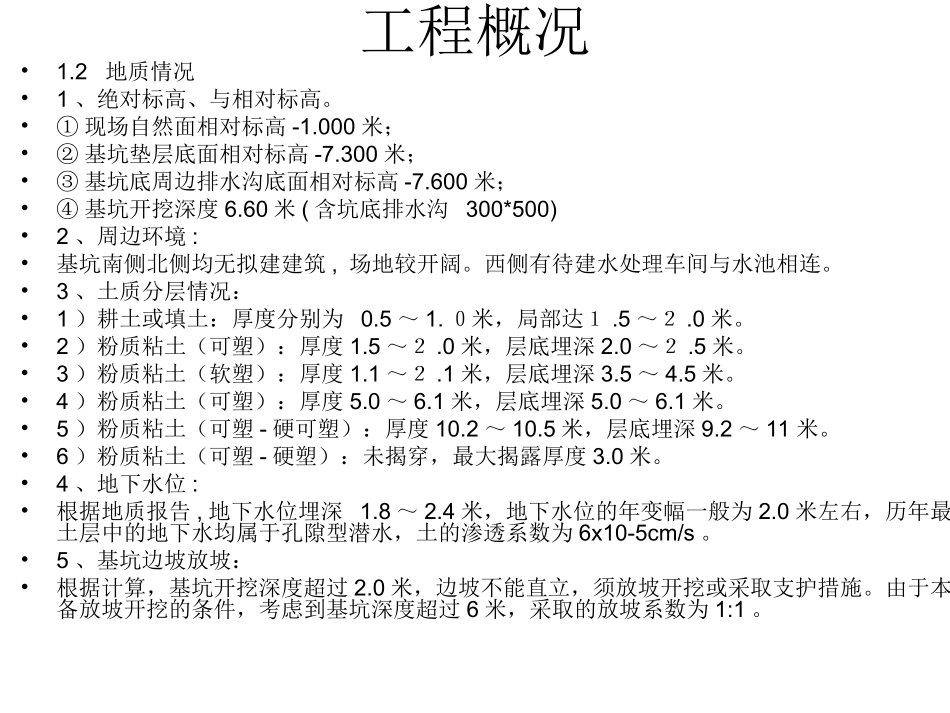

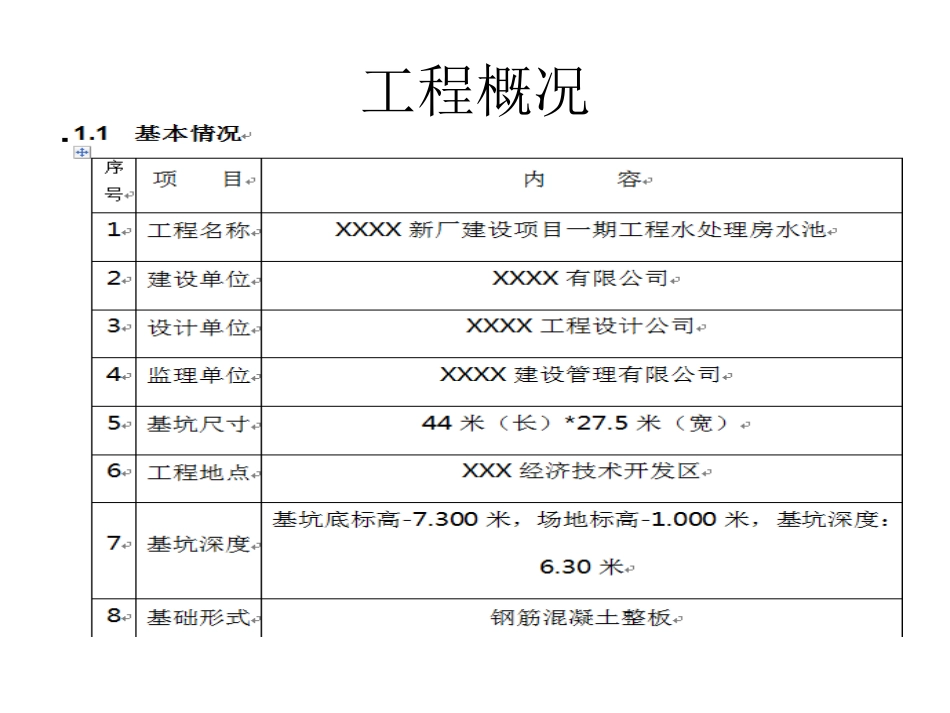

深基坑专项施工方案土钉墙工程概况工程概况•1.2地质情况•1、绝对标高、与相对标高。•①现场自然面相对标高-1.000米；•②基坑垫层底面相对标高-7.300米；•③基坑底周边排水沟底面相对标高-7.600米；•④基坑开挖深度6.60米(含坑底排水沟300*500)•2、周边环境:•基坑南侧北侧均无拟建建筑,场地较开阔。西侧有待建水处理车间与水池相连。•3、土质分层情况：•1）耕土或填土：厚度分别为0.5～1.０米，局部达１.5～２.0米。•2）粉质粘土（可塑）：厚度1.5～２.0米，层底埋深2.0～２.5米。•3）粉质粘土（软塑）：厚度1.1～２.1米，层底埋深3.5～4.5米。•4）粉质粘土（可塑）：厚度5.0～6.1米，层底埋深5.0～6.1米。•5）粉质粘土（可塑-硬可塑）：厚度10.2～10.5米，层底埋深9.2～11米。•6）粉质粘土（可塑-硬塑）：未揭穿，最大揭露厚度3.0米。•4、地下水位:•根据地质报告,地下水位埋深1.8～2.4米，地下水位的年变幅一般为2.0米左右，历年最高水位1.0米。土层中的地下水均属于孔隙型潜水，土的渗透系数为6x10-5cm/s。•5、基坑边坡放坡：•根据计算，基坑开挖深度超过2.0米，边坡不能直立，须放坡开挖或采取支护措施。由于本工程场地具备放坡开挖的条件，考虑到基坑深度超过6米，采取的放坡系数为1:1。编制依据•1．《岩土工程勘察报告》•2．《建筑基坑支护技术规程》JGJ120—2012•4．《建筑地基基础工程施工质量验收规范》GB50202—2011•5．《建筑地基基础设计规范》GB50007-2010•6．《土钉支护技术规程》CEC96-97•7．《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85—2002•8．《建筑地基处理技术规范》JGJ79-2010•9.《钢筋焊接与验收规程》JGJ18-96•10.《建筑变形测量规程》JGJ/T-97•11.《混凝土结构工程施工质量验收规范》GBJ50204—2002•12.《工程测量规范》GB50026—93•13.《混凝土结构设计规范》GBJ50010—2002•14．设计单位支护方案及设计图纸•15．施工组织设计基坑支护方案确定方案本工程周边地面开阔，附近无建筑物和地下管道，根据地质报告,地下水位埋深2.0米左右，土层中的地下水均属于孔隙型潜水，土的渗透系数为6x10-5cm/s；本工程的土质分别为填土和粉质粘土，土质较好。根据设计图纸，基坑从自然地面（平均标高-1.0米）至-7.30米，基坑底在第四层土中，所以本工程基坑采取放坡开挖，深基坑边坡采用土钉墙支护，基坑内排水方式为：集水井+明沟排水。基坑支护方案•边坡支护方案•边坡开挖•针对本工程的特点，土方采取1:1放坡分三阶段开挖，第一阶开挖深度为2.30米，第二阶开挖深度为2.00米，第三阶开挖深度为2.00米。•基坑底的长度和宽度为底板边线外加2.5米作为施工作业面和挖排水沟位置使用。边坡采用土钉墙支护。•边坡支护•本工程采用土钉墙作为深基坑支护的挡土结构。•地面标高-1.00m，基坑坑底标高-7.30m，地下水标高-2.00m。•地质勘探数据表：基坑支护方案基坑支护方案•土钉墙设计方案基坑支护方案•土钉墙施工可按下列顺序进行：•（1）按设计要求开挖工作面，修整边坡，埋设喷射混凝土厚度控制标志；•（2）喷射第一层混凝土；•（3）钻孔安设土钉，注浆，安设连接件；•（4）绑扎钢筋网，喷射第二层混凝土；•（5）设置坡顶、坡面和坡脚的排水系统。基坑支护与降排水方案•土钉墙设计计算书•一、基本计算参数•1.地质勘探数据如下：•———————————————————————————————————————————•序号h(m)(kN/m3)C(kPa)(°)极限摩阻(kPa)计算方法土类型•12.0019.3027.2015.2040.0水土合算粘性土•22.0019.3022.1011.5035.0水土合算粘性土•35.5019.5025.5014.3050.0水土合算粘性土•410.4019.8027.5015.1045.0水土合算粘性土•———————————————————————————————————————————•表中：h为土层厚度(m),为土重度(kN/m3),C为内聚力(kPa),为内摩擦角(°)。1.基坑外侧水标高-2.00m，基坑内侧水标高-7.50m。2.基本计算参数：地面标高0.00m，基坑坑底标高-6.30m。3.地面超载：•——————————————————————————————————...
