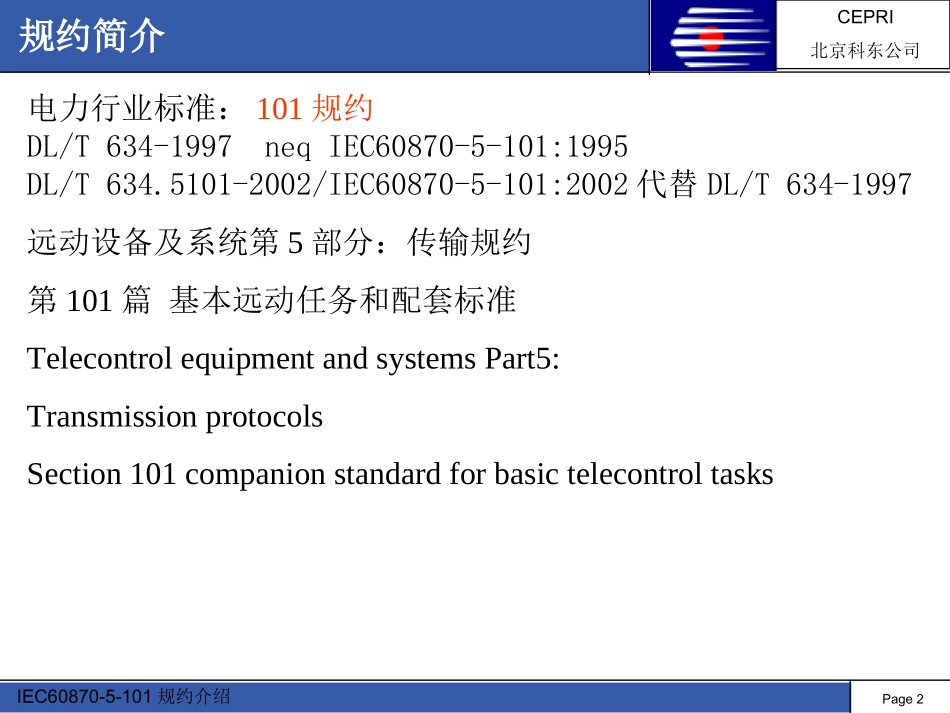

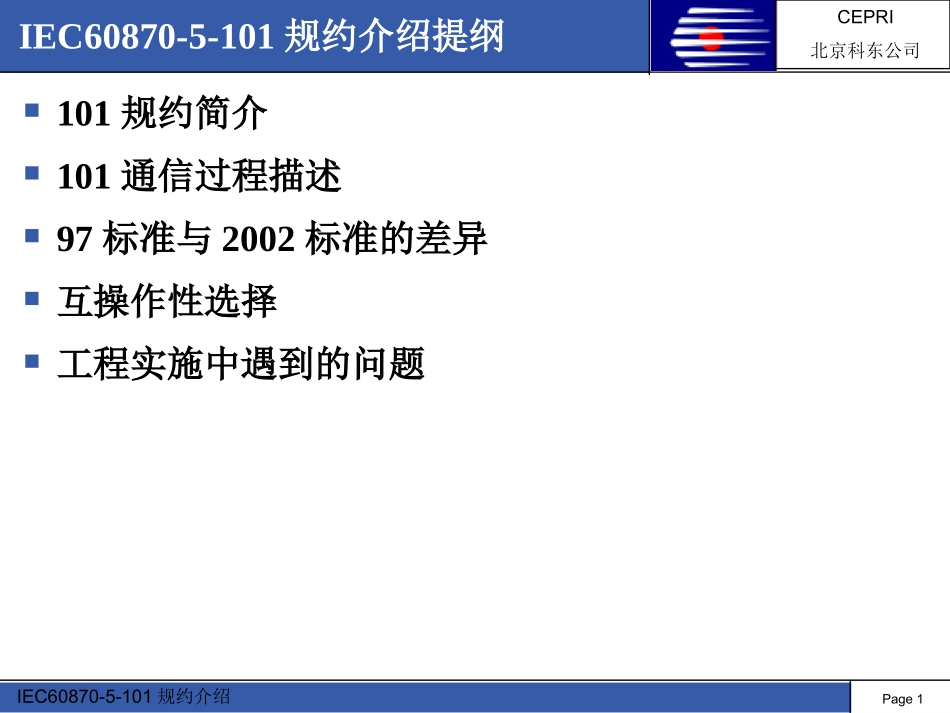

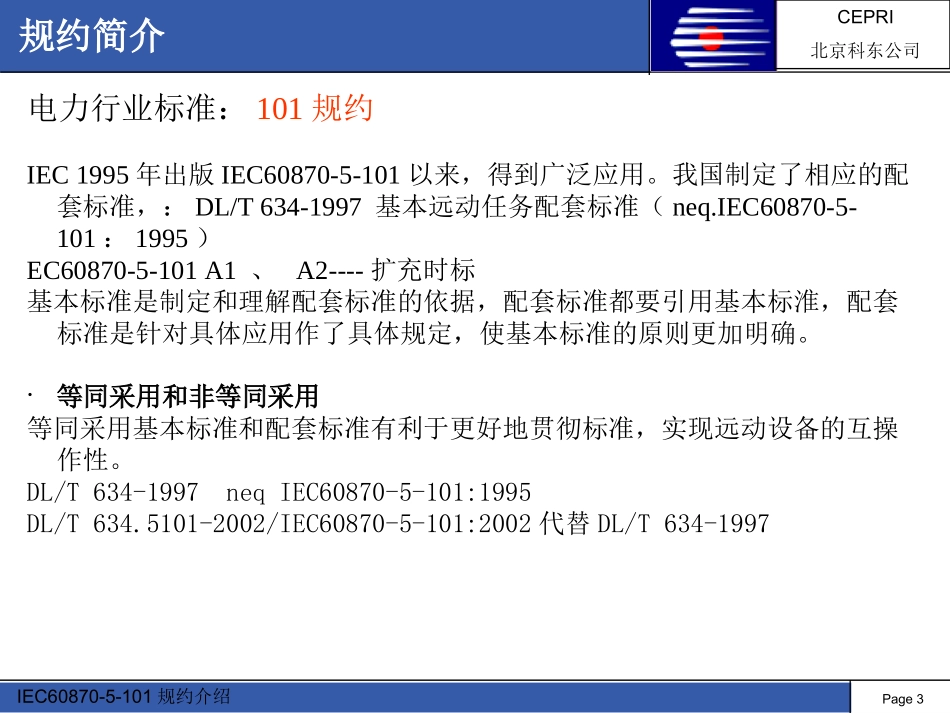

Page1CEPRI北京科东公司IEC60870-5-101规约介绍IEC60870-5-101规约介绍提纲101规约简介101通信过程描述97标准与2002标准的差异互操作性选择工程实施中遇到的问题Page2CEPRI北京科东公司IEC60870-5-101规约介绍规约简介电力行业标准：101规约DL/T634-1997neqIEC60870-5-101:1995DL/T634.5101-2002/IEC60870-5-101:2002代替DL/T634-1997远动设备及系统第5部分：传输规约第101篇基本远动任务和配套标准TelecontrolequipmentandsystemsPart5:TransmissionprotocolsSection101companionstandardforbasictelecontroltasksPage3CEPRI北京科东公司IEC60870-5-101规约介绍规约简介电力行业标准：101规约IEC1995年出版IEC60870-5-101以来，得到广泛应用。我国制定了相应的配套标准，：DL/T634-1997基本远动任务配套标准（neq.IEC60870-5-101：1995）EC60870-5-101A1、A2----扩充时标基本标准是制定和理解配套标准的依据，配套标准都要引用基本标淮，配套标准是针对具体应用作了具体规定，使基本标准的原则更加明确。•等同采用和非等同采用等同采用基本标准和配套标准有利于更好地贯彻标准，实现远动设备的互操作性。DL/T634-1997neqIEC60870-5-101:1995DL/T634.5101-2002/IEC60870-5-101:2002代替DL/T634-1997Page4CEPRI北京科东公司IEC60870-5-101规约介绍规约简介•常用规约：CDT规约：部颁DL451-91、老部颁、地方CDT规约DNP3.0规约、SC-1801规约、N4F规约、S5规约ELIN规约、Siemens8890规约、ABBRP570规约部颁101规约1997，IEC60870-5-101规约1995,2002•规约评价高的数据完整性、数据一致性、传输效率Page5CEPRI北京科东公司IEC60870-5-101规约介绍101规约简介规约结构物理层链路层应用层应用进程Page6CEPRI北京科东公司IEC60870-5-101规约介绍规约结构模型1：ISOOSI参考模型InternationalStandardsOrganizationOpenSystemInterconnection模型2：增强性能模型EPA:EnhancedPerformanceArchitecture模型特点：可以得到快速的响应时间，但是服务受到限制。应用层表示层会话层传输层网络层链路层物理层Page7CEPRI北京科东公司IEC60870-5-101规约介绍规约结构模型1：ISO七层模型数据单元之间关系Page8CEPRI北京科东公司IEC60870-5-101规约介绍规约结构Page9CEPRI北京科东公司IEC60870-5-101规约介绍规约结构应用用户数据ASDUAPCIAPCIAPDUIEC60870-5中未使用APCI应用(用户)过程应用层（第7层）链路层（第2层）ASDULPCILPCILPDU模型2：增强性能模型数据单元之间关系Page10CEPRI北京科东公司IEC60870-5-101规约介绍规约结构从IEC60870-5-5选用的应用功能用户进程从IEC60870-5-3选用的应用服务数据单元应用层(第7层)从IEC60870-5-4选用的应用信息元素从IEC60870-5-2选用的链路传输规则链路层(第2层)从IEC60870-5-1选用的传输帧格式从ITU-T建议中选用物理层(第1层)增强性能体系结构(EPA)和配套标准所选用的标准定义Page11CEPRI北京科东公司IEC60870-5-101规约介绍物理层•物理层接口标准为异步ITU-TV.24/ITU-TV.28接口控制站的数据终端设备（DTE）数据电路终接设备（DCE）数据电路终接设备（DCE）控制站的数据终端设备（DTE）数据电路串行远动通信控制站和被控站的接口和连接Page12CEPRI北京科东公司IEC60870-5-101规约介绍物理层•物理层线路传输规则:•在线路上传输遵守字节由低向高传送；字符由低向高传送的规则•每个字符有1个启动位（二进制0），8位信息码，1位偶校位、1位停止位（二进制1）•线路空闲状态为二进制1。在无线电通道或断载频方式时，需利用RS—232的信号RTS和CTS发送若干1的载频后才能发送报文，以使调制解调器稳定。Page13CEPRI北京科东公司IEC60870-5-101规约介绍物理层•物理层5个基本服务（DTE-DCE)•发送•接收•连接•断开•状态指示:忙Page14CEPRI北京科东公司IEC60870-5-101规约介绍链路层主要功能•应用数据封装，发送到物理层或相反•提供链路状态指示•报文重传•FCB位，DFC位的处理•控制物理层•防止数据碰撞•响应有效报文Page15CEPRI北京科东公司IEC60870-5-101规约介绍链路层•平衡式和非平衡式传输•非平衡传输(Unbalancedtranmission)主...
