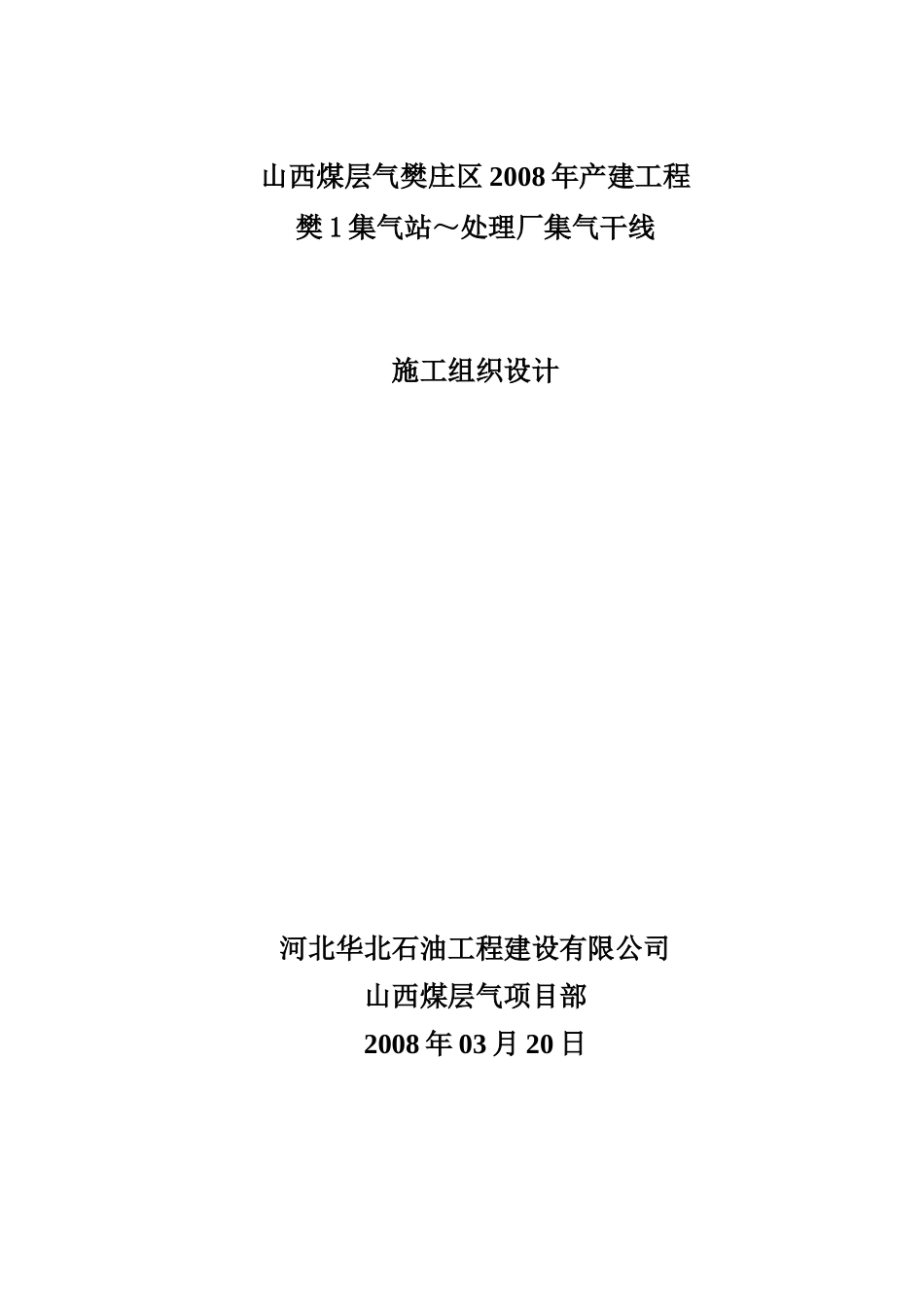

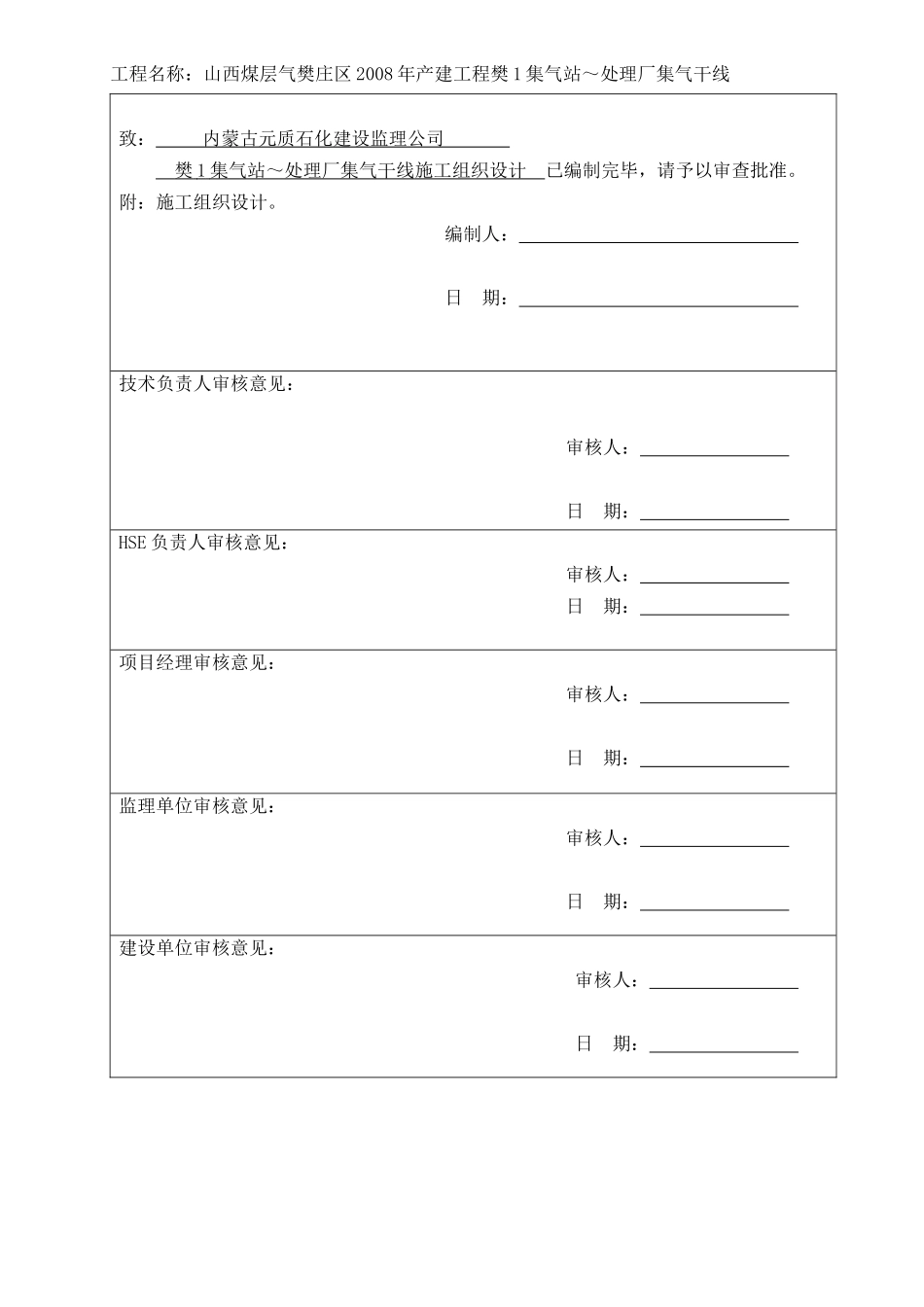

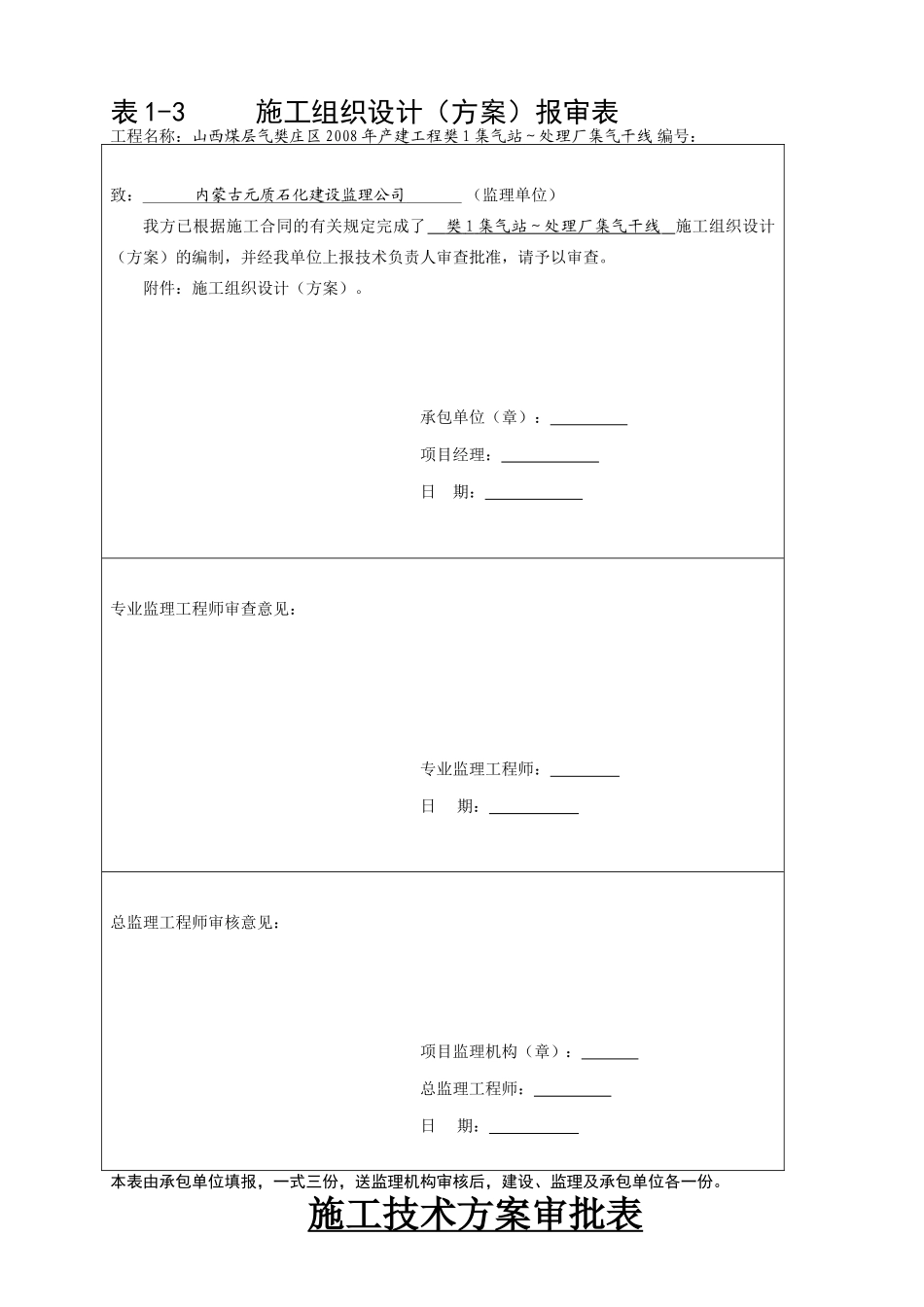

山西煤层气樊庄区2008年产建工程樊1集气站～处理厂集气干线施工组织设计河北华北石油工程建设有限公司山西煤层气项目部2008年03月20日表1-3施工组织设计（方案）报审表工程名称：山西煤层气樊庄区2008年产建工程樊1集气站～处理厂集气干线编号：致：内蒙古元质石化建设监理公司（监理单位）我方已根据施工合同的有关规定完成了樊1集气站～处理厂集气干线施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。附件：施工组织设计（方案）。承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表由承包单位填报，一式三份，送监理机构审核后，建设、监理及承包单位各一份。施工技术方案审批表工程名称：山西煤层气樊庄区2008年产建工程樊1集气站～处理厂集气干线致：内蒙古元质石化建设监理公司樊1集气站～处理厂集气干线施工组织设计已编制完毕，请予以审查批准。附：施工组织设计。编制人：日期：技术负责人审核意见：审核人：日期：HSE负责人审核意见：审核人：日期：项目经理审核意见：审核人：日期：监理单位审核意见：审核人：日期：建设单位审核意见：审核人：日期：目录第一章工程概况…………………………………………………………第二章编制依据…………………………………………………………第三章施工部署…………………………………………………………第四章各项资源需要量计划……………………………………………第五章工程主要施工方案………………………………………………第六章施工准备…………………………………………………………第七章质量保证措施……………………………………………………第八章安全管理措施……………………………………………………第九章雨季施工措施……………………………………………………第十章材料、设备的接、保、检、运措施……………………………第一章工程概况1.1线路概况山西煤层气樊庄区2008年产建工程樊1集气站~处理厂集气干线起始于樊1集气站B01桩，终止于中央处理厂B44桩，管线途径山西省晋城市沁水县胡底乡七坡村、小林村和端氏镇陈家山村、东山村及金峰大队。B01~B30桩为低丘山地，地形较为复杂；B30~B44桩地形以河谷滩地和台田地为主，地形相对较为平坦；B30~B31穿越固县河1次，B32~B33穿越国道坪曲线1次，B37~B38穿越玉沟1次。管线在B30与樊4集气站～处理厂的集气干线同沟敷设至处理厂，两管线净距为500mm。线路总长度6.130公里，设计压力1.6MPa，管线选取ERW直缝电阻焊钢管，在管线出樊1集气站后200m，进处理厂前200m及穿越处管线规格为φ355.6×7.1mm，其余地区管线规格为φ355.6×6.3mm，管线材质为L245。管线焊接采用手工焊方式，管道无损检测采用100%超声波探伤，并进行5%X射线复探。1.2线路转角管道平面和竖向转交处,在地形条件允许的情况下,优先采用弹性敷设,弹性敷设还应符合下列条件:1）、平面和竖向同时发生转角时,不宜采用弹性敷设,应避免形成空间曲线,使管道悬空2）、在相邻的反向弹性敷设曲线之间,以及弹性曲线和人工弯管之间,均应采用直管段连接,直管段长度不应小于2m。3）、弹性敷设的曲率半径应满足R≥1000D。4）、管道不能采用弹性敷设时,则考虑用R=40D的冷弯管或R=6D的热煨弯管。管线弯曲角度在7°以上、30°以下(不包括30°)时,管线采用冷弯弯管以改变方向,冷弯弯管采用ERW直缝电阻焊钢管弯制，壁厚与主干线相同。管线弯曲角度在30°以上、在平面和竖向都有转角以及管道受地形限制时，管线转角采用R=6D的热煨弯管，热煨弯管采用直缝埋弧焊钢管煨制，，规格为φ355.6×7.9mm和φ355.6×7.1mm。1.3管道防腐及阴极保护管道一般地段采用三层结构聚乙烯普通级外防腐层，在管线出樊1集气站后200m，进处理厂前200m及穿越处管线采用三层结构聚乙烯加强级外防腐层，管道补口现场采用辐射交联聚乙烯三层结构热收缩带。管道采用外加电流阴极保护形式。1.4管线埋深管线全线埋深1.3m（管底）。管线经过中低山地区砂岩地段和河流阶地时，管沟挖深1.5m；管线经过新近堆积黄土地区和黄土斜...
