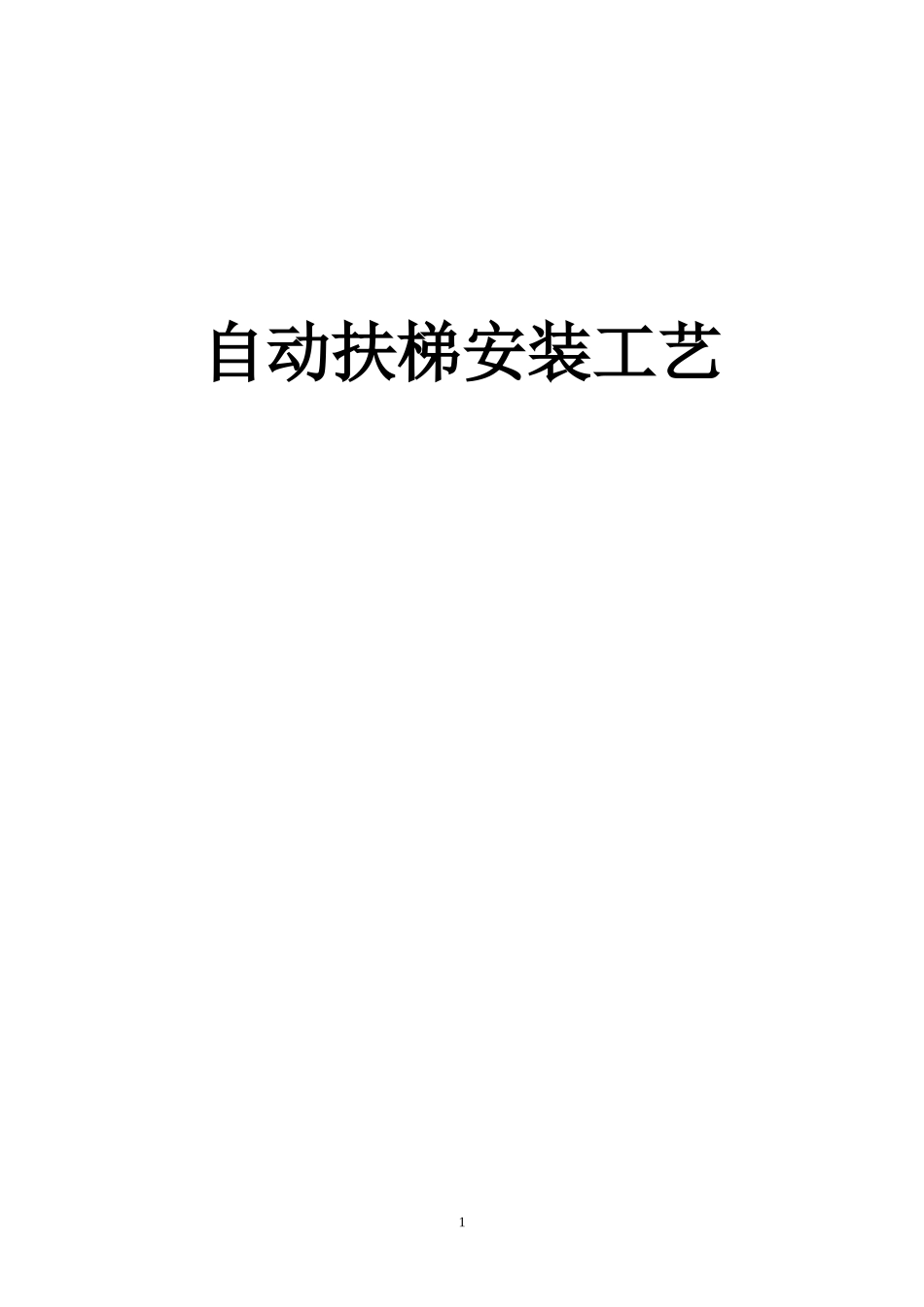

自动扶梯安装工艺VIP免费

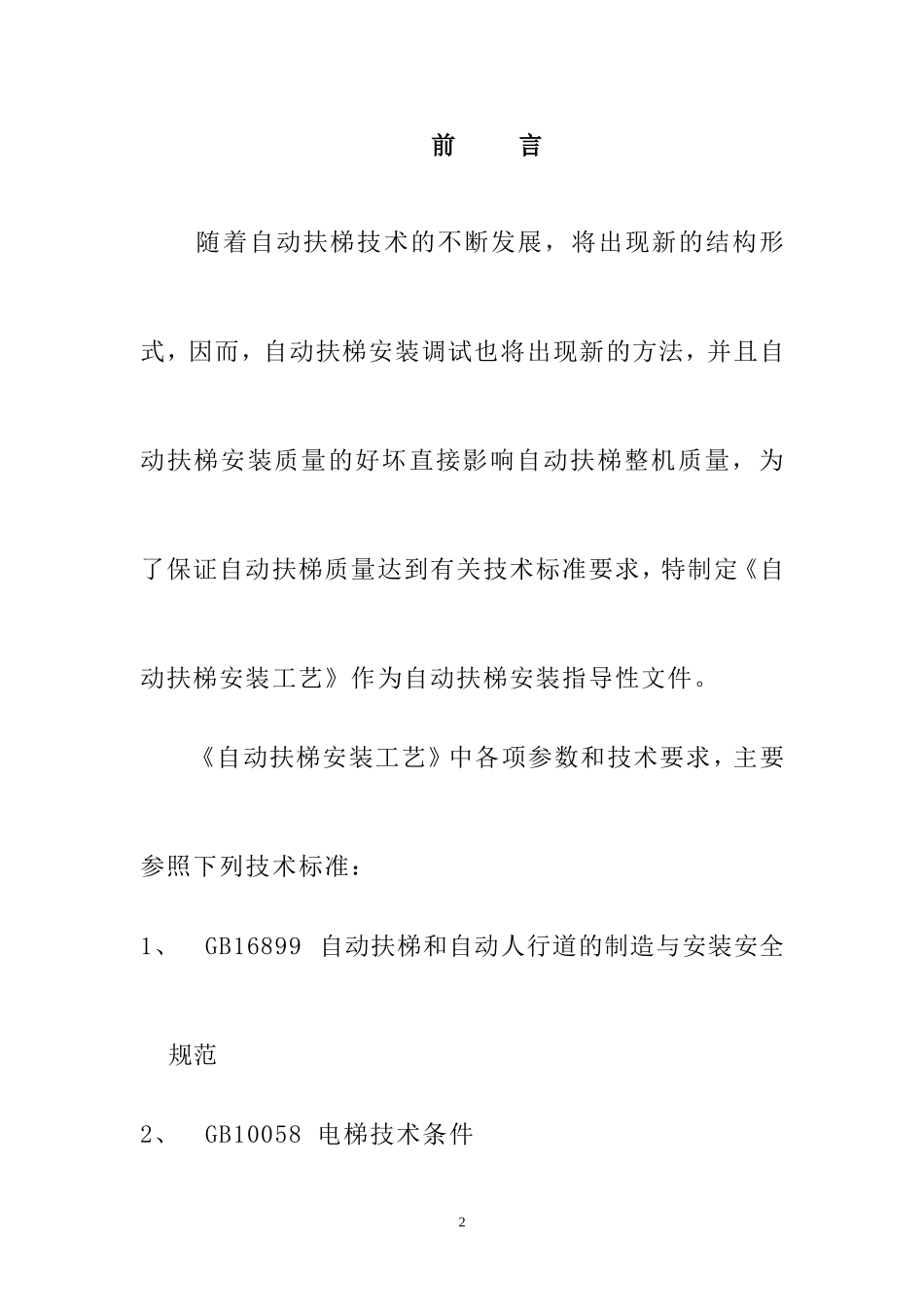

自动扶梯安装工艺1前言随着自动扶梯技术的不断发展，将出现新的结构形式，因而，自动扶梯安装调试也将出现新的方法，并且自动扶梯安装质量的好坏直接影响自动扶梯整机质量，为了保证自动扶梯质量达到有关技术标准要求，特制定《自动扶梯安装工艺》作为自动扶梯安装指导性文件。《自动扶梯安装工艺》中各项参数和技术要求，主要参照下列技术标准：1、GB16899自动扶梯和自动人行道的制造与安装安全规范2、GB10058电梯技术条件23、GB10059电梯试验方法4、GB10060电梯安装验收规范3第一节自动扶梯安装工艺流程图自动扶梯安装工艺流程图现场勘查技术安全交底机具材料进场施工用电脚手架及放线吊装扶梯扶梯就位调整水平度安装玻璃盘车调整开关调整清理杂物整机调试试验运行自检、专检及记录验收及交付使用电气部分安装第二节概述在工厂内装配完成的自动扶梯可以整机或是分段运往工地进行安装。分段装运时，应将已经装配完成的自动扶梯在牵引链条可拆卸处临时拆开，并将梯级与牵引链条临时固接于分段的框架结构上。待运送到安装现场后，先将框架结构分段拼接成整体，再连接牵引链条。扶手系统的安装分为下列几种情况；可在工厂先试装后再拆下运往现场装；或将零部件运往现场安装；也可在工厂内装好后随整机一并运往安装现场。在进行自动扶梯安装之前必需熟悉若干有关文件：1.自动扶梯安装土建平面布置图；2.自动扶梯电气原理敷线图；3.土建勘查有关记录；4.产品合格证及自动扶梯自检报告书等。安装现场必须有足够的照明，工作时必须遵守安全规程。复核自动扶梯土建尺寸要进行多次，包括测量提升高度、跨度、支承梁及底坑等等。尤其注意自动扶梯上下支承梁与自动扶梯中心线应保持垂直。图一，所示为各有关的自动扶梯安装的土建尺寸。图一有关自动扶梯安装土建尺寸当自动扶梯整体或分段运往安装工地时，可采用公路运输或铁路运输。运输尺寸和安装尺寸都应平面布置图上查取。安装尺寸为最终尺寸，包括自动扶梯外表的粉刷或镶面。土建方面必须保证提升高度在任何情况下尺寸偏差都不得超过规定值（一般20mm）。在安装自动扶梯的建筑物内吊运自动扶梯时，所用数据必须以平面布置图为依据。所有竣工地面和临时工作地面均需能承受所要求载荷。自动扶梯在建筑物内的驶入高度，也就是在吊运距离内的净高度绝对不得低于自动扶梯高度的最小尺寸，更需要注意建筑物顶部悬挂下来的管道、电线或灯具等。第三节、自动扶梯桁架结构的拼接、起吊及安装如果自动扶梯是分段运往工地的，则其桁架结构将要在工地进行拼接。在进行桁架结构拼接时，可采用端面配合连接法。每个连接面上用高强度螺栓连接。由于在受拉面与受压面上都用高强度螺栓，所以必须使用专用工具，以免拧得太紧或太松。拼接可在地面进行，也可悬吊于半空进行，主要取决于现场作业条件。自动扶梯的本体由桁架结构和外部护板组成，各有关零部件则装在桁架结构的内部和它的上面。驱动装置装在桁架的内部上端，张紧装置装在桁架的内部下端。由三个预装部件组成的导轨系统则装在桁架结构内部的全长之中三个预装部件是：头部曲线导轨包括转向壁、中部导轨和尾部导轨包括转向壁。这些部件均通过装配胎具装配在桁架结构上，并且都是经过校正的。扶手支架安装在桁架结构上面，护栏一般采用钢化玻璃。为起吊自动扶梯，吊挂的受力点（见图二）只能在图二自动扶梯起吊受力点自动扶梯两端的支承角钢上的起吊螺栓或吊装脚上。严禁撞击自动扶梯其他部位，拉动和抬高自动扶梯时一律不得使其他部位受力。所用起重设备的各项参数，使用的各种取物装置和吊装方式均需符合起重机械安全规范的规定。自动扶梯的两个端部各有两只吊装螺栓（见图三），在使用这些螺栓时，必须掀开自动扶梯的上、下端部盖板。图三所示使用固定钢丝绳头套环的步骤：（1）拧出安全固定螺钉；（2）拔出吊装螺栓；（3）嵌进一或两个绳头固定环；（4）推入吊装螺栓；（5）拧紧安全固定螺钉。图三自动扶梯吊挂螺栓安装自动扶梯桁架结构的支座，必须保证符合自动扶梯安装土建布置图上所给定的压力要求。支座表面必须保持平整、干净和水平。支座由扁钢与橡胶中间衬垫所组成，用两个辅助螺钉将自动...
