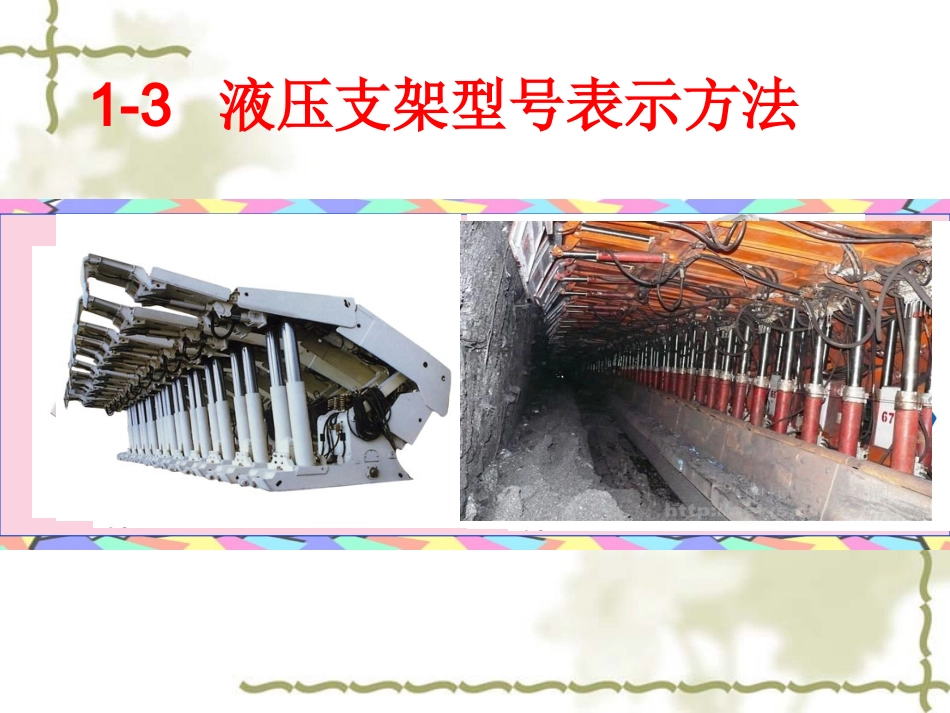

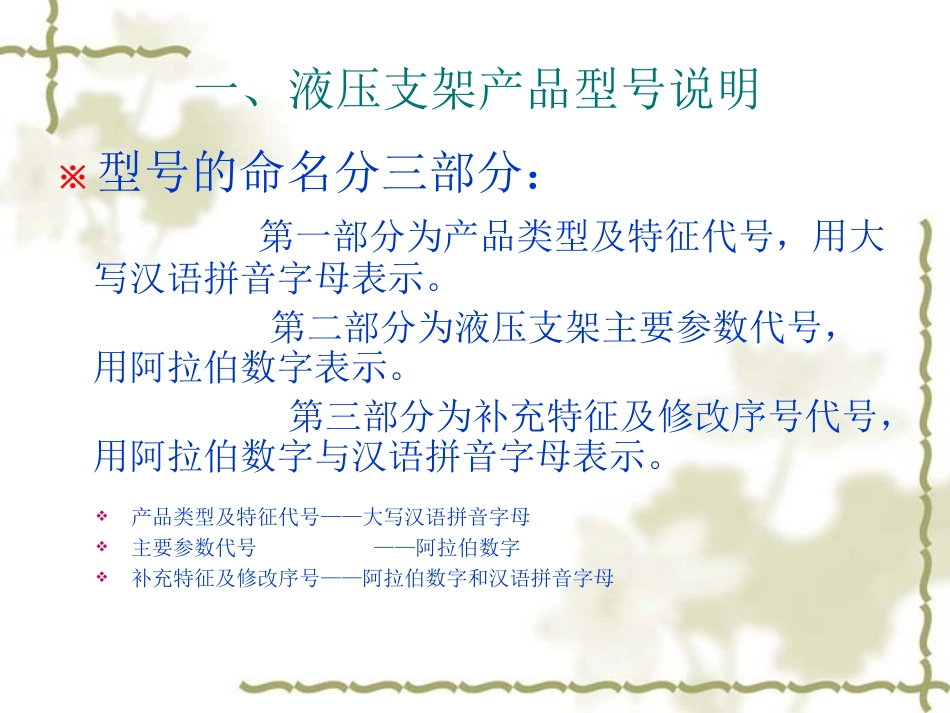

1-3液压支架型号表示方法一、液压支架产品型号说明※型号的命名分三部分：第一部分为产品类型及特征代号，用大写汉语拼音字母表示。第二部分为液压支架主要参数代号，用阿拉伯数字表示。第三部分为补充特征及修改序号代号，用阿拉伯数字与汉语拼音字母表示。产品类型及特征代号——大写汉语拼音字母主要参数代号——阿拉伯数字补充特征及修改序号——阿拉伯数字和汉语拼音字母一、液压支架产品型号说明1、产品类型代号——Z2、第一特征代号，表示产品的支护功能、主要用途。D－垛式J－节式Z－支撑掩护式Y－掩护式F－放顶煤C－充填式3、第二特征代号，表示产品的结构特征、使用场所等。H－滑移顶梁X－立柱“X”形布置P－铺网Y－后立柱支在掩护梁上S－双运输机或水砂充填D－单运输机F－风力充填4、主参数代号依次表示液压支架的工作阻力、最小高度和最大高度，均用阿拉伯数字表示，参数之间用“/”符号隔开，工作阻力单位KN,高度单位dm，一般舍去小数。5、“补充特征代号”是“第二特征代号”的补充L－机械联网C－插腿式或插板式6、“修改序号”用带括号的大写英文字母依次表示，如第一次改型用（A）表示，第二次改型用（B）表示。7、所有汉语拼音字母一律采用大写字母，其中不得用“I”和“O”两个字母，以免与“1”和“0”相混淆8、型号中字体大小相仿，不得采用角标。9、型号中不得用地区或单位名称作为“特征代号”。二、液压支架型号示例ZY10000/27/56DD——电液控制ZFS4000/16/28CC——插板式ZY4000/17/35PP——铺网支架液压支架的型号编制□□□□□□修改序号补充特征代号主参数代号：液压支架工作阻力液压支柱最小高度液压支架最大高度第二特征代号第一特征代号产品类型代号如：ZFS4000/16/28C插板式最大高度2800mm工作阻力4000KN最低高度1600mm双运输机放顶煤液压支架液压支架的型号编制液压支架的基本知识掩护式液压支架ZY10000/27/56DZY10000/27/56D电液控电液控制制支架最大高度支架最大高度56dm56dm支架最小高度支架最小高度27d27dmm支架工作阻力支架工作阻力101044kNkN掩护式掩护式支架支架放顶煤液压支架ZF8400/24/38ZF8400/24/38支架最大高度支架最大高度支架最小高度支架最小高度支架工作阻力支架工作阻力kNkN放顶煤放顶煤支架支架履带行走式液压支架ZZZL10000/30/50ZL10000/30/50支架最大高度支架最大高度50dm50dm支架最小高度支架最小高度30dm30dm支架工作阻力支架工作阻力101044kNkN履带行走式履带行走式支架支架支撑掩护式支撑掩护式过渡支架ZZZG9000/24/38ZG9000/24/38支架最大高度支架最大高度支架最小高度支架最小高度支架工作阻力支架工作阻力kNkN过渡式过渡式支架支架支撑掩护式支撑掩护式说明液压支架产品型号的含义课后作业本次课结束
