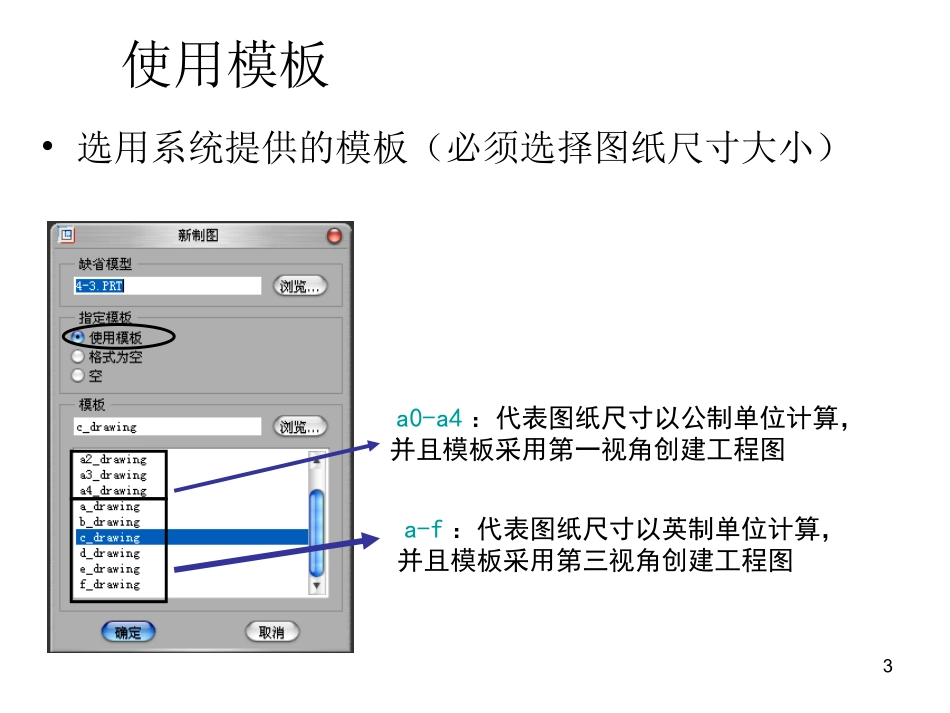

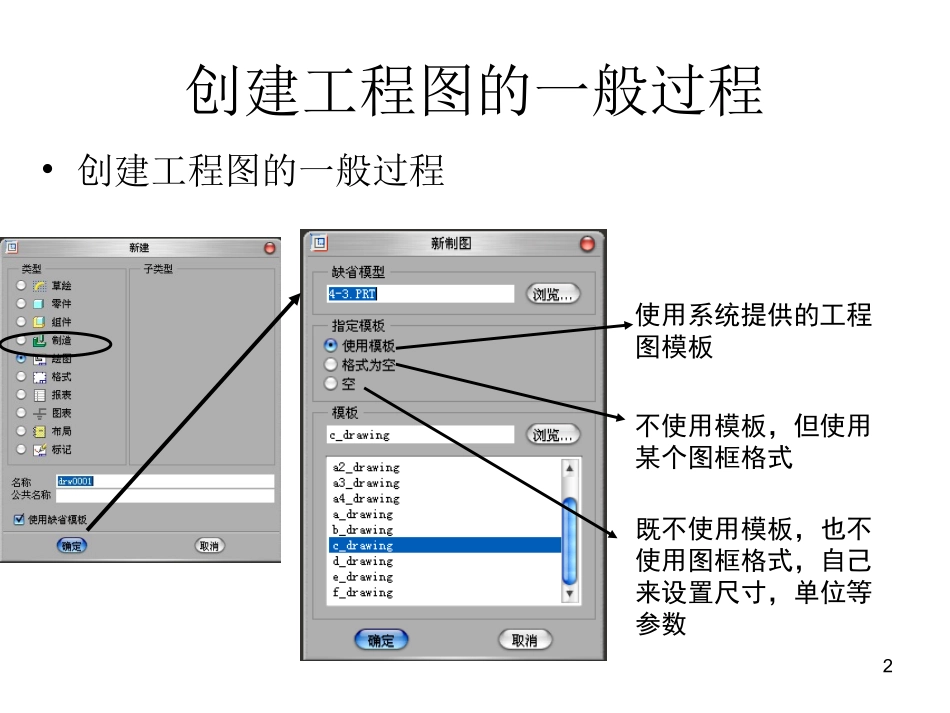

创建视图2创建工程图的一般过程•创建工程图的一般过程使用系统提供的工程图模板不使用模板，但使用某个图框格式既不使用模板，也不使用图框格式，自己来设置尺寸，单位等参数3使用模板•选用系统提供的模板（必须选择图纸尺寸大小）a0-a4：代表图纸尺寸以公制单位计算，并且模板采用第一视角创建工程图a-f：代表图纸尺寸以英制单位计算，并且模板采用第三视角创建工程图4格式为空（Emptywithformat）•选取一个图框格式5空（Empty）•既不使用模板，也不使用图框格式6视图类型•一般视图（general）•投影视图（projection）•辅助视图（斜视图）（auxiliary）•详细视图（局部放大视图）（detailed）•旋转视图（revolved）7一般视图•一般视图：零件向基本投影面投射所得的视图为一般视图。•当使用“空”或者“格式为空”创建视图时，系统放置到绘图中的第一个视图为一般视图。（相当于“主视图”）•选择：插入>绘图视图>一般•点击：绘图区（指定视图的摆放位置，弹出对话框）•选择：视图方向•点击：确定8投影视图•投影视图：从所选视图（通常是一般视图，即主视图）的顶部、底部、左侧或右侧看到的正投影。–选择“主视图”–鼠标右键选择“插入投影视图”–拖动矩形框到的相应的位置（系统根据指定位置，自动生成投影视图）基本视图投影视图9辅助视图（斜视图）•斜视图：向不平行于基本投影面的平面投射所得的视图–插入>绘图视图>辅助–系统提示“选取一个项目”–拖动位置10详细视图（局部放大视图）•详细视图：以较大的比例显示现有视图的一部分。–插入>绘图视图>详细–系统提示“选取一个项目”–绘制样条–指定中心点11旋转视图（斜剖视图）•旋转视图–围绕截面线旋转90度并沿其方向偏移的截面视图。12视图的比例•在一个工程图中可以使用两种比例：全局比例和单独比例。全局比例：又称工程图比例，位于工程图框下面的外面的注释中。在创建某个视图时，选择了“无比例”选项，系统自动对所创建的视图施加比例，即按该比例缩放视图。可以用配置文件选项default_draw_scale，设置缺省的绘图比例，或通过修改比例，覆盖设置。单独比例：系统赋予视图一个单独的比例系数，它出现在每个视图的下面，显示在注释“比例值”中。在创建某个视图时，选择了“比例”选项，系统将提示用户手动输入一个所创建视图自己的比例值，这个输入的比例值就是视图的单独比例，它独立于全局，当修改工程图的全局比例时，带有单独视图比例的视图不变化。另外，在工程图中创建的详细视图（即局部放大视图），也有自己独立的视图比例，无论全局比例怎样变化，局部放大视图仍保持自己原有比例。13视图的比例全局比例单独比例局部放大视图比例14修改视图比例修改单个视图比例–选择视图，点击右键，选择属性–弹出“绘图视图”窗口，选择“比例”修改全局比例–双击“绘图刻度”–输入比例值15工程图比例格式•通过工程图设置文件中的view_scale_format，可以将工程图中的比例设置为小数（0.5）、分数（1/2）或比例格式（1:2）。比例＝工程图尺寸/实际尺寸16视图可见性•视图可见性主要分为：完整视图（full）：显示整个模型。半视图（half）：仅显示模型的一部分，使用一个基准平面控制模型的可见部分。局部视图（partial）：使用创建局部放大视图相同的方法来显示模型的局部区域。破断视图（broken）：通过从显示中去除模型的一个区域，并将所去除区域任一侧的模型片段移到一起，从而显示大模型的其中一部分。17半视图•半视图（half）–仅显示模型的一部分，使用一个基准平面控制模型的可见部分，通常用于对称结构–“半视图”命令只对投影、辅助和一般视图有效18断裂视图•断裂视图（broken）：当零件尺寸太大，或象轴类零件尺寸过长，可以用断裂视图来简化表示19断裂视图•注意：不能在水平投影上，增加水平破断线；不能在垂直投影上，增加垂直破断线。20断裂视图•绘制破断视图的破断线线体：直：直线绘：草绘一个样条S曲线：为破断线而创建一个S-曲线形的样条心电图形：为破断线而创建的一个心跳形样条注释：•设置绘图设置文件选项broken_view_offset，可...
