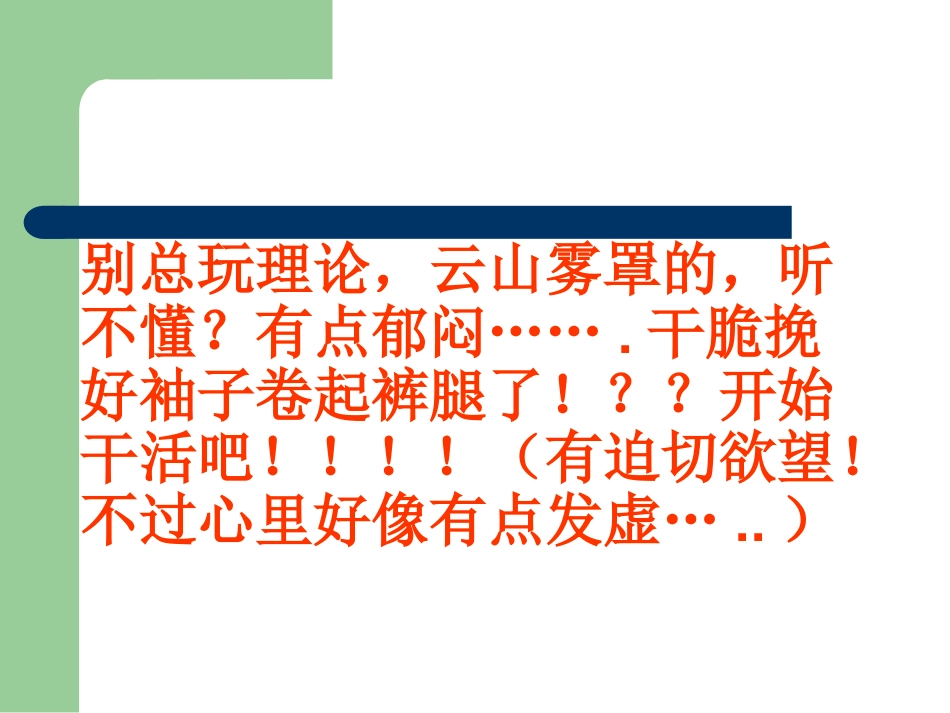

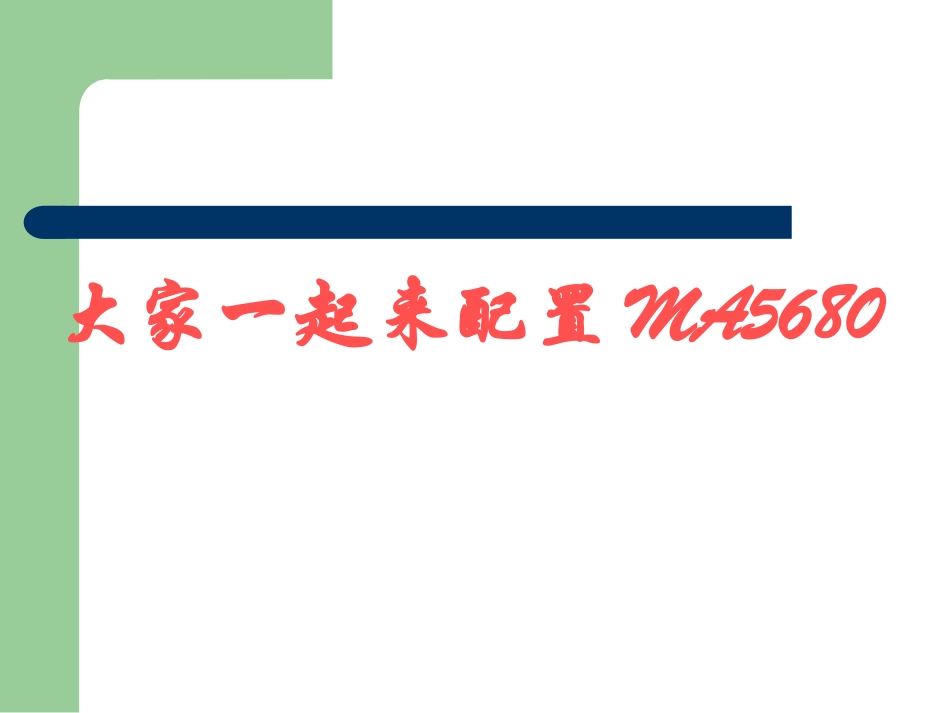

大家一起来配置MA5680别总玩理论,云山雾罩的,听不懂?有点郁闷…….干脆挽好袖子卷起裤腿了!??开始干活吧!!!!(有迫切欲望!不过心里好像有点发虚…..)准备工作做完了?epon技术及终端原理MA560的功能、定位(什么的干活?)设备的硬件组成及结构(三头六臂?七十二变?)配置要求和步骤(高科技讲的就是流程….体系哦…)初识无源光网络-EPONEPON(以太无源光网络):采用点到多点结构、无源光纤传输,在以太网之上提供多种业务。物理层采用PON技术,在链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。优点:低成本;高带宽;扩展性强,灵活快速的服务重组;与现有以太网的兼容性;方便的管理等等。初识无源光网络-EPONEPON传输格式:采用以太网结构采用单纤波分复用技术,下行1490nm,上行1310nm,仅需一根主干光纤和一个OLTONU侧通过光分路器分送给最多个用户,上下行均为千兆速率,高速宽带,充分满足接入网客户的带宽需求,并可方便灵活的根据用户需求的变化动态分配带宽;组网简图:产品定位SmartAXMA5680T光接入设备是华为技术有限公司推出的EPON/GPON一体化接入产品。可以作为EPON/GPON系统中OLT(OpticalLineTerminal)设备,和终端ONU(OpticalNetworkUnit)/ONT(OpticalNetworkTerminal)设备配合使用。满足FTTH、FTTB、FTTC、基站传输、IP专线互联、批发等组网需求。支持P2PFE光接入和以太网级联等宽带接入业务,通过与光接入终端配合,为用户提供点对点的FTTH接入。产品定位MA5680T设备市场定位:提供高带宽长距离接入,解决大规模光纤接入问题。利用单根光纤提供语音、数据和视频业务,适应电信用户个性化需求。硬件结构硬件结构包括MA5680T使用的机柜、机框、单板等相关硬件的规格和设备配置。N63E-22机柜N63E-22机柜(室内型)600mm×300mm×2200mmMA5680T19英寸机框1~6槽位为业务板槽位。7、8槽位为主控板槽位。一个机框可以配两块SCUL板,实现业务控制,主备功能。9~16槽位为业务板槽位。17、18槽位。支持GICF/GICG/X1CA/X2CA板,提供上行口。所有单板支持热插拔。SCUN-超级控制单元板SCUN是超级控制单元板,是系统控制和业务交换汇聚的核心,同时也可以作为统一网管的管理控制核心。SCUN的功能和规格如下:系统控制管理单元。支持本地和远程维护。支持主备倒换。支持负荷分担功能。支持到业务板的GE或10GE通道。支持环境监控量接入。支持M2XA、CKMC和FLBA扣板。支持4个SFPGE上行光口。GICG-GE电接口板(上行板)GICG是GE电接口板,提供上行或级联的电接口。GICG的功能和规格如下:支持上行或级联。支持2个GE电接口。GICG-GE电接口板(上行板)EPBD-8端口EPON接口板EPBD单板为EPON(EthernetPassiveOpticalNetwork)接入板,和终端ONT(OpticalNetworkTerminal)设备配合,实现EPON系统的OLT功能。EPBD的功能和规格如下:支持8个EPONSFP接口(单纤双向)。每个EPON接口最多可以连接64个ONT终端设备。支持温度查询和高温关断功能。PRTE-电源转接板PRTE用于引入-48V直流电源,为MA5680T机框供电。从门缝看到的?!????配置脚本——好像是核心参数嘊。研究配置脚本:猛一看:高深!不认识!再一看:是不是简单了一点????认真一看:对,肯定少东西!!!!(应用引入要求,由要求决定配置,由配置确定参考命令。要分类;要步骤;)独孤九句——简单的配置脚本Configswitchlanguage-modevlan100smartinterfacevlanif100ipaddress129.9.1.6255.255.255.0quitportvlan1050/180interfacegiu0/18native-vlan1vlan105quit敲门!——手里要有砖诶!!!一条命令作用:功能、参数层次:模式、级别响应:命令执行应用实例config命令功能此命令用于从特权模式进入全局配置模式。当需要在全局配置模式下配置数据时,使用此命令。命令格式config参数说明无模式特权模式级别操作员级使用指南进入全局配置模式后,可以实现对设备硬件以及业务的基本配置,如单板配置。config使用...
