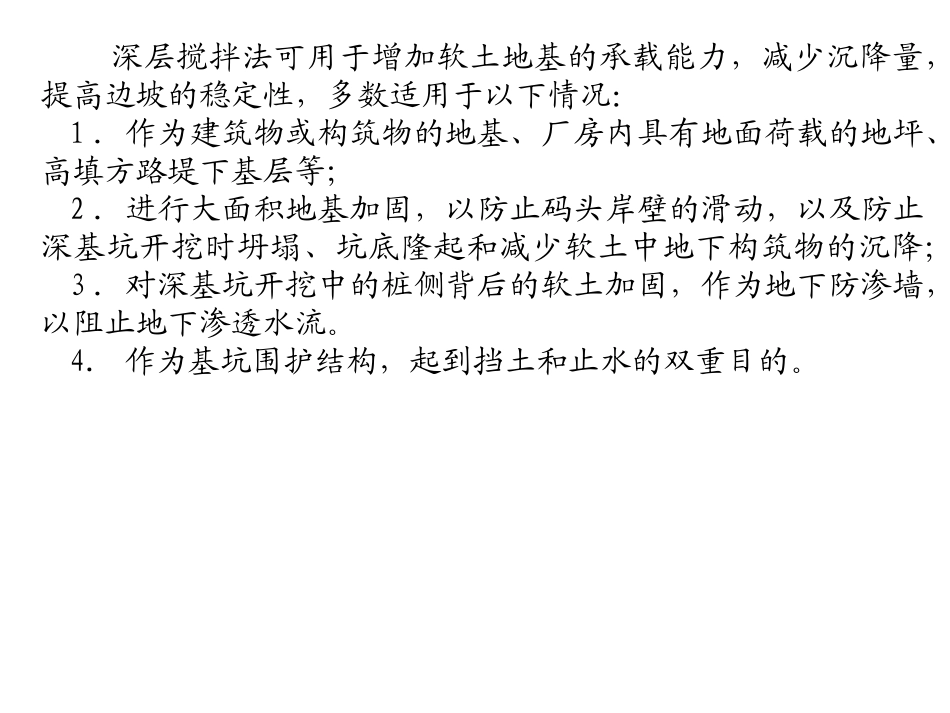

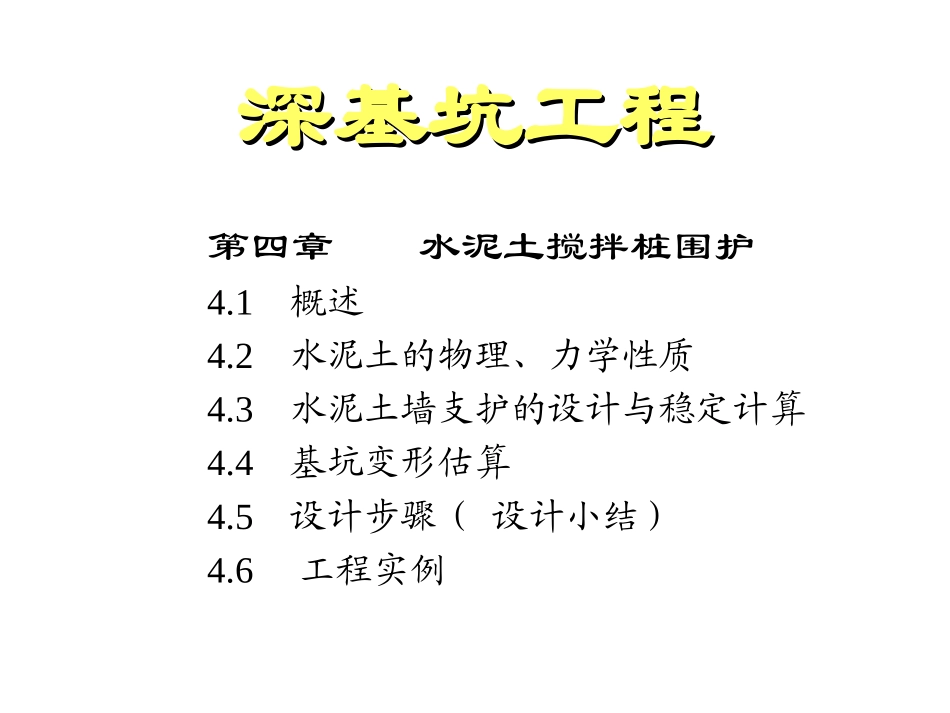

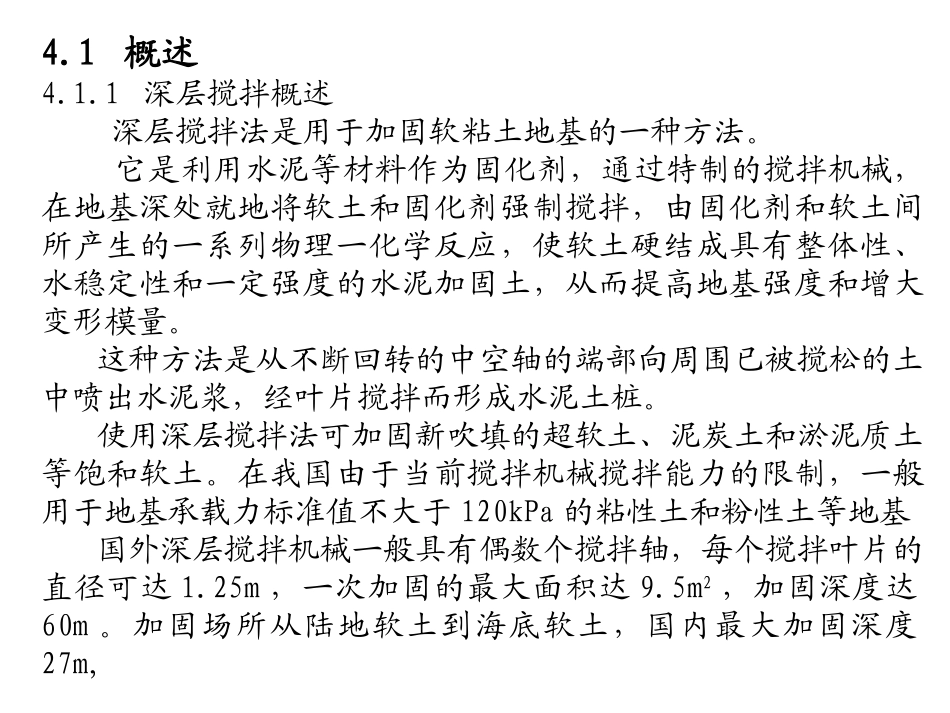

深基坑工程深基坑工程第四章水泥土搅拌桩围护4.1概述4.2水泥土的物理、力学性质4.3水泥土墙支护的设计与稳定计算4.4基坑变形估算4.5设计步骤(设计小结）4.6工程实例4.1概述4.1.1深层搅拌概述深层搅拌法是用于加固软粘土地基的一种方法。它是利用水泥等材料作为固化剂，通过特制的搅拌机械，在地基深处就地将软土和固化剂强制搅拌，由固化剂和软土间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳定性和一定强度的水泥加固土，从而提高地基强度和增大变形模量。这种方法是从不断回转的中空轴的端部向周围已被搅松的土中喷出水泥浆，经叶片搅拌而形成水泥土桩。使用深层搅拌法可加固新吹填的超软土、泥炭土和淤泥质土等饱和软土。在我国由于当前搅拌机械搅拌能力的限制，一般用于地基承载力标准值不大于120kPa的粘性土和粉性土等地基国外深层搅拌机械一般具有偶数个搅拌轴，每个搅拌叶片的直径可达1.25m，一次加固的最大面积达9.5m2，加固深度达60m。加固场所从陆地软土到海底软土，国内最大加固深度27m,深层搅拌法可用于增加软土地基的承载能力，减少沉降量，提高边坡的稳定性，多数适用于以下情况：1．作为建筑物或构筑物的地基、厂房内具有地面荷载的地坪、高填方路堤下基层等；2．进行大面积地基加固，以防止码头岸壁的滑动，以及防止深基坑开挖时坍塌、坑底隆起和减少软土中地下构筑物的沉降；3．对深基坑开挖中的桩侧背后的软土加固，作为地下防渗墙，以阻止地下渗透水流。4.作为基坑围护结构，起到挡土和止水的双重目的。深层搅拌法加固软土技术，其独特的优点如下：1．深层搅拌法将固化剂和原地基软土就地搅拌混合，因而最大限度地利用了原土；2．搅拌时较少使地基侧向挤出，对周围原有建筑物的影响较小3．按照不同地基土的性质及工程设计要求，合理选择固化剂及其配方，设计比较灵活；4．施工时无振动、无噪音、无污染，可在市区内和密集建筑群中进行施工；5．土体加固后重度基本不变，对软弱下卧层不致产生附加沉降6．与钢筋混凝土桩基相比，节省了大量的钢材，降低了造价；7．根据上部结构的需要，可灵活地采用柱状、壁状、格栅状和块状等加固型式。8、作为支护结构可以不用内支撑，抗渗能力强，不仅可以作为围护结构，而且可以作为防水帷幕，也可用于坑底被动区软土加固4.1.2水泥土墙基坑围护结构概述基坑工程中的重力式围护墙，一般是指厚度较大的水泥土墙体．它一般是用深层搅拌法施工制作的，即用特殊的深层搅拌机械，在地面以下就地把土与水泥强行搅拌，形成柱状的加固体，并采用连续施工的搭接方法可以把柱状加固体组成墙体，用在基坑中。由于它的材料强度比较低，主要是靠墙体的自重平衡墙后的土压力，因此常常将其作为重力式挡土墙对待，这种围护墙体适用于软土地基，但不宜在有较多碎石、砖块及其它有机质杂物的填土层中使用．水泥土墙基坑围护结构主要在软土地区用于开挖深度5～7m基坑的围护，同时满足基坑围护的挡土和止水功能。软土地区5—7m开挖深度的基坑，其挡土结构过去多采用钢板桩。由于钢板桩打桩、拔桩时，施工噪声大、振动大、对土体扰动人，施工时产生较大的变形，隔水性能差，周围建筑物及地下管线会引起较大的沉降与位移。我国宝钢工程在80年代初开始应用搅拌桩代替钢板桩作支护结构获得成功。国内多采用格栅形式，即重力坝式挡墙．这种支挡结构不遗水，不设支撑，使基坑能在敞开的条件下开挖，而使用的材料仅水泥而已，因此具有较好的经济效益，深受欢迎。近几年来在软土地区水泥土墙基坑围护结构被广泛用于开挖深度5～7m基坑的围护。水泥土墙作为基坑的支护结构有以下优点：(1)水泥土加固体的渗透系数比较小，一般不大于10-7cm／s。因此墙体有良好的隔水性能，不需要另作防水榷幕;(2)水泥土支护墙一般采取自立式，不加支撑，故开挖较方便；(3)水泥土墙体的工程造价比较低，当基坑开挖深度不大时，其经济效益更为显著．水泥土围护墙的主要缺点是：(1)水泥土墙体的材料强度比较低，不能适应支撑力的作用，所以一般都采用自立式的结构体系，这样基坑的位移量就比较大，在环境保护要求较高的情况下采用时必须十分慎重，(2)墙体材料强...
