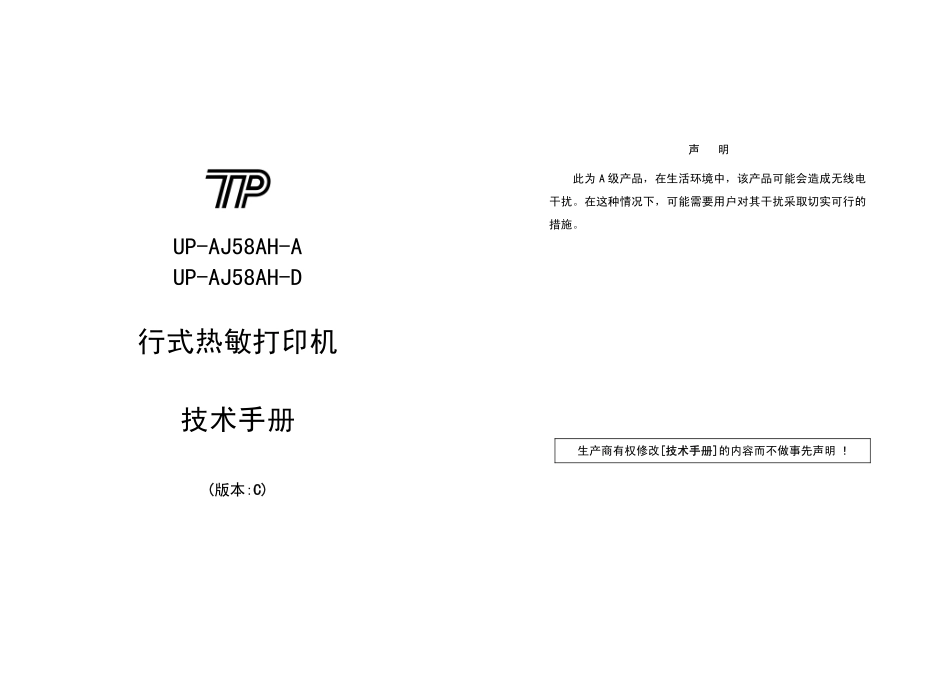

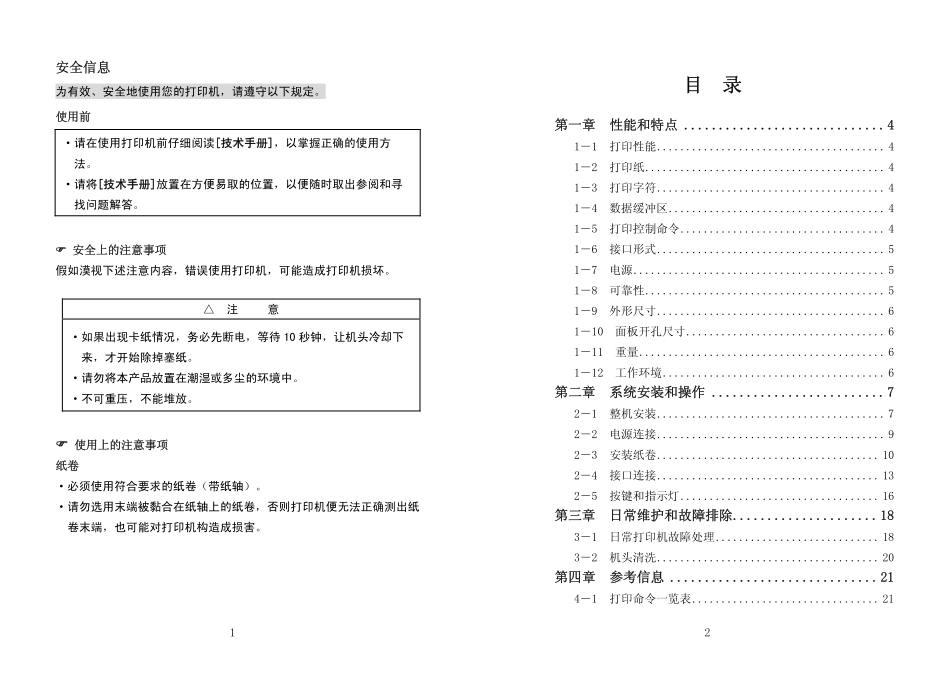

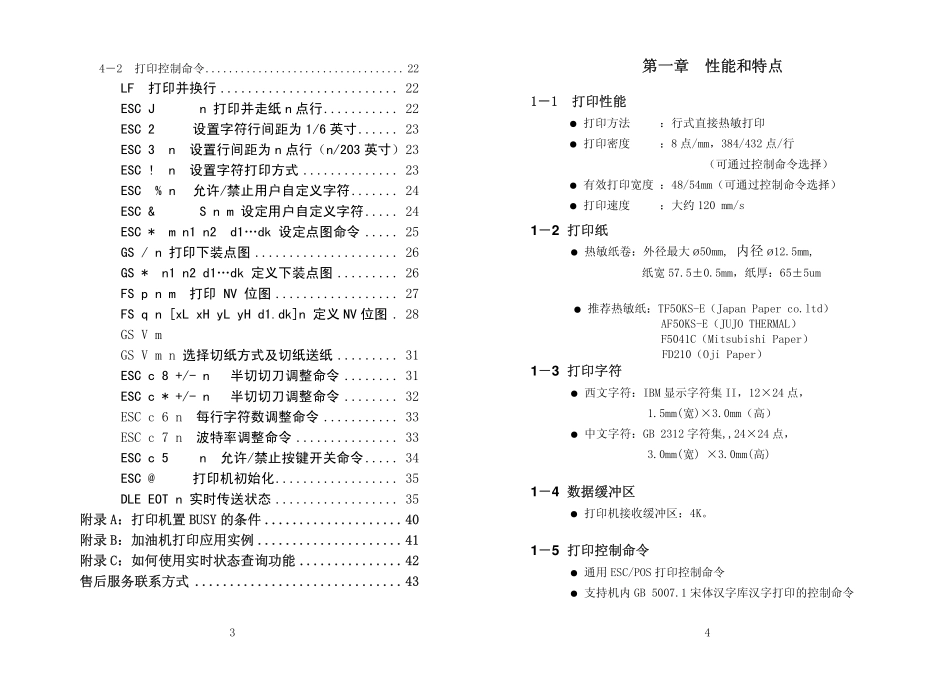

UP-AJ58AH-AUP-AJ58AH-D行式热敏打印机技术手册(版本:C)声明此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。生产商有权修改[技术手册]的内容而不做事先声明!1安全信息为有效、安全地使用您的打印机，请遵守以下规定。使用前·请在使用打印机前仔细阅读[技术手册]，以掌握正确的使用方法。·请将[技术手册]放置在方便易取的位置，以便随时取出参阅和寻找问题解答。�安全上的注意事项假如漠视下述注意内容，错误使用打印机，可能造成打印机损坏。△注意·如果出现卡纸情况，务必先断电，等待10秒钟，让机头冷却下来，才开始除掉塞纸。·请勿将本产品放置在潮湿或多尘的环境中。·不可重压，不能堆放。�使用上的注意事项纸卷·必须使用符合要求的纸卷（带纸轴）。·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测出纸卷末端，也可能对打印机构造成损害。2目录第一章性能和特点.............................41－1打印性能.......................................41－2打印纸.........................................41－3打印字符.......................................41－4数据缓冲区.....................................41－5打印控制命令...................................41－6接口形式.......................................51－7电源...........................................51－8可靠性.........................................51－9外形尺寸.......................................61－10面板开孔尺寸..................................61－11重量..........................................61－12工作环境......................................6第二章系统安装和操作.........................72－1整机安装.......................................72－2电源连接.......................................92－3安装纸卷......................................102－4接口连接......................................132－5按键和指示灯..................................16第三章日常维护和故障排除.....................183－1日常打印机故障处理............................183－2机头清洗......................................20第四章参考信息..............................214－1打印命令一览表................................2134－2打印控制命令..................................22LF打印并换行..........................22ESCJn打印并走纸n点行...........22ESC2设置字符行间距为1/6英寸......23ESC3n设置行间距为n点行（n/203英寸）23ESC!n设置字符打印方式..............23ESC%n允许/禁止用户自定义字符.......24ESC&Snm设定用户自定义字符.....24ESC*mn1n2d1…dk设定点图命令.....25GS/n打印下装点图.....................26GS*n1n2d1…dk定义下装点图.........26FSpnm打印NV位图..................27FSqn[xLxHyLyHd1.dk]n定义NV位图.28GSVmGSVmn选择切纸方式及切纸送纸.........31ESCc8+/-n半切切刀调整命令........31ESCc*+/-n半切切刀调整命令........32ESCc6n每行字符数调整命令...........33ESCc7n波特率调整命令...............33ESCc5n允许/禁止按键开关命令.....34ESC@打印机初始化..................35DLEEOTn实时传送状态..................35附录A：打印机置BUSY的条件....................40附录B：加油机打印应用实例.....................41附录C：如何使用实时状态查询功能...............42售后服务联系方式..............................434第一章性能和特点1－1打印性能●打印方法：行式直接热敏打印●打印密度：8点/mm，384/432点/行（可通过控制命令选择）●有效打印宽度：48/54mm（可通过控制命令选择）●打印速度：大约120mm/s1－2打印纸●热敏纸卷：外径最大ø50mm,内径ø12.5mm,纸宽57.5±0.5mm，纸厚：65±5um●推荐热敏纸：TF50KS-E（JapanPaperco.ltd）AF50KS-E（JUJOTHERMAL）F5041C（MitsubishiPaper）FD210（Oj...
