温湿度敏感元件控制规范VIP免费

温湿度敏感元件控制规范_第1页
1/39
温湿度敏感元件控制规范_第2页
2/39
温湿度敏感元件控制规范_第3页
3/39

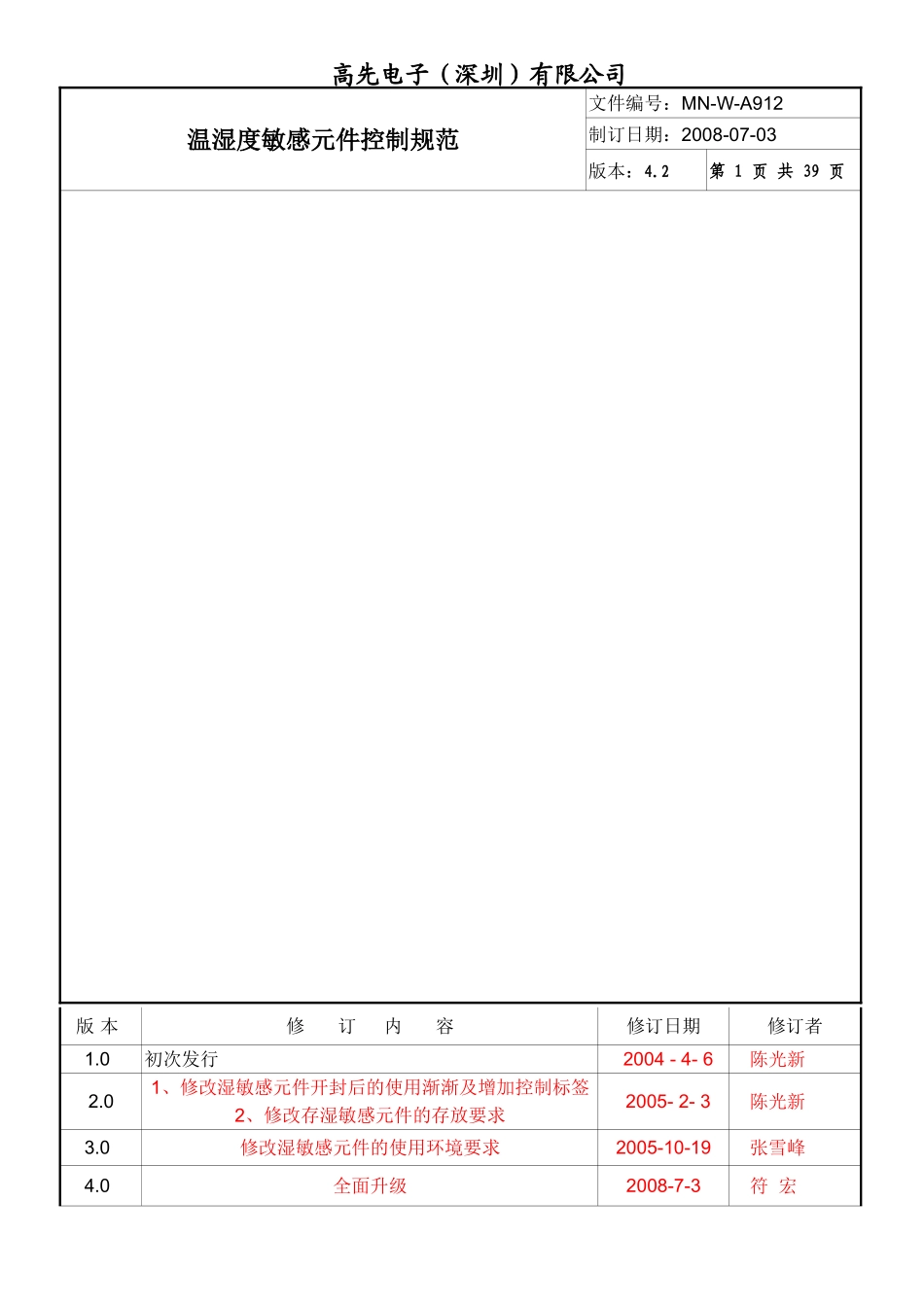

高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第1页共39页版本修订内容修订日期修订者1.0初次发行2004-4-6陈光新2.01、修改湿敏感元件开封后的使用渐渐及增加控制标签2、修改存湿敏感元件的存放要求2005-2-3陈光新3.0修改湿敏感元件的使用环境要求2005-10-19张雪峰4.0全面升级2008-7-3符宏高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第2页共39页4.1修改对仓库的温湿度管控范围2008-12-30符宏4.2修改5.9.2内容,增加5.9.4项FPC管制内容2009-4-9符宏高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第3页共39页NO1234567891011高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第4页共39页单位总经理人事行政部工程部品管部制造部一部PMC部高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第5页共39页会签分发份数101111高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第6页共39页批准审核拟稿符宏1.目的:高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第7页共39页确保对温湿度敏感元件的正确使用,能有效的管理控制,避免物料因管控不当而影响品质;2.范围:本规范适用于我司所有贮存、使用温湿度敏感元件的区域或阶段。3.职责:3.1IQC负责湿度敏感元件进料时的检查、确认;高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第8页共39页3.2仓库负责湿度敏感元件贮存时的检查、确认,执行产线散料退库时的真空包装与存放;3.3生产线负责湿度敏感元件使用的检查,执行使用中的控制要求及元件不用时的回库真空包装。4.定义:真空包装:为防止元器件受到环境中水分、湿度和影响而使用防静电包装材料,密封包装元高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第9页共39页器件并将包装内的空气抽出至真空状态的包装方式。5.程序内容:5.1当元件在回流焊接期间温度升高的环境下,表面贴装元件内部的潮湿会产生足够的蒸气压力损伤或毁坏元件。常见的失效模式包括塑料从芯片或引脚框上的内部分离(脱层)、线捆接损伤、芯片损伤、和不会延伸到元件表面的内部裂纹等。在一些极端情况中,裂纹会延伸到元高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第10页共39页件的表面;最严重的情况就是元件鼓胀和爆裂(叫做“爆米花”效应)。所有鉴定为对湿度敏感的元件在贮存中均要求保持真空包装和恒温湿保存状态;5.2.湿度敏感元件的确定根据以下原则执行:a.客户有特别要求,指定某种元件为湿度敏感元件;b.来料为真空包装元件;高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第11页共39页c.来料本身注明有湿度敏感等级的元件;5.3.根据IPC/JEDECJ-STD-020B;IPC/JEDECJ-STD-033A标准对湿度敏感等级分类,公司对相应等级元件的贮存环境、包装和拆封后存放条件及使用最大时间的要求如表一:高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第12页共39页湿度敏感等级包装要求贮存环境拆封后存放条件及最大时间1无要求无要求无限制,≤85%PH(相对湿度)2要求MBB(含HIC),要求有干燥材料、警告标签≤30℃,60%RH一年,≤30℃,60%RH(相对湿度)2a要求MBB(含HIC),要求有干燥材≤30℃,60%RH四周,≤30℃,60%RH(相对湿高先电子(深圳)有限公司温湿度敏感元件控制规范文件编号:MN-W-A912制订日期:2008-07-03版本:4.2第13页共39页料、警告标签度)3要求MBB(含HIC),要求有干燥材料、警告标签≤30℃,60%RH一周,≤30℃,60%RH(相对湿度)4要求MBB(...
