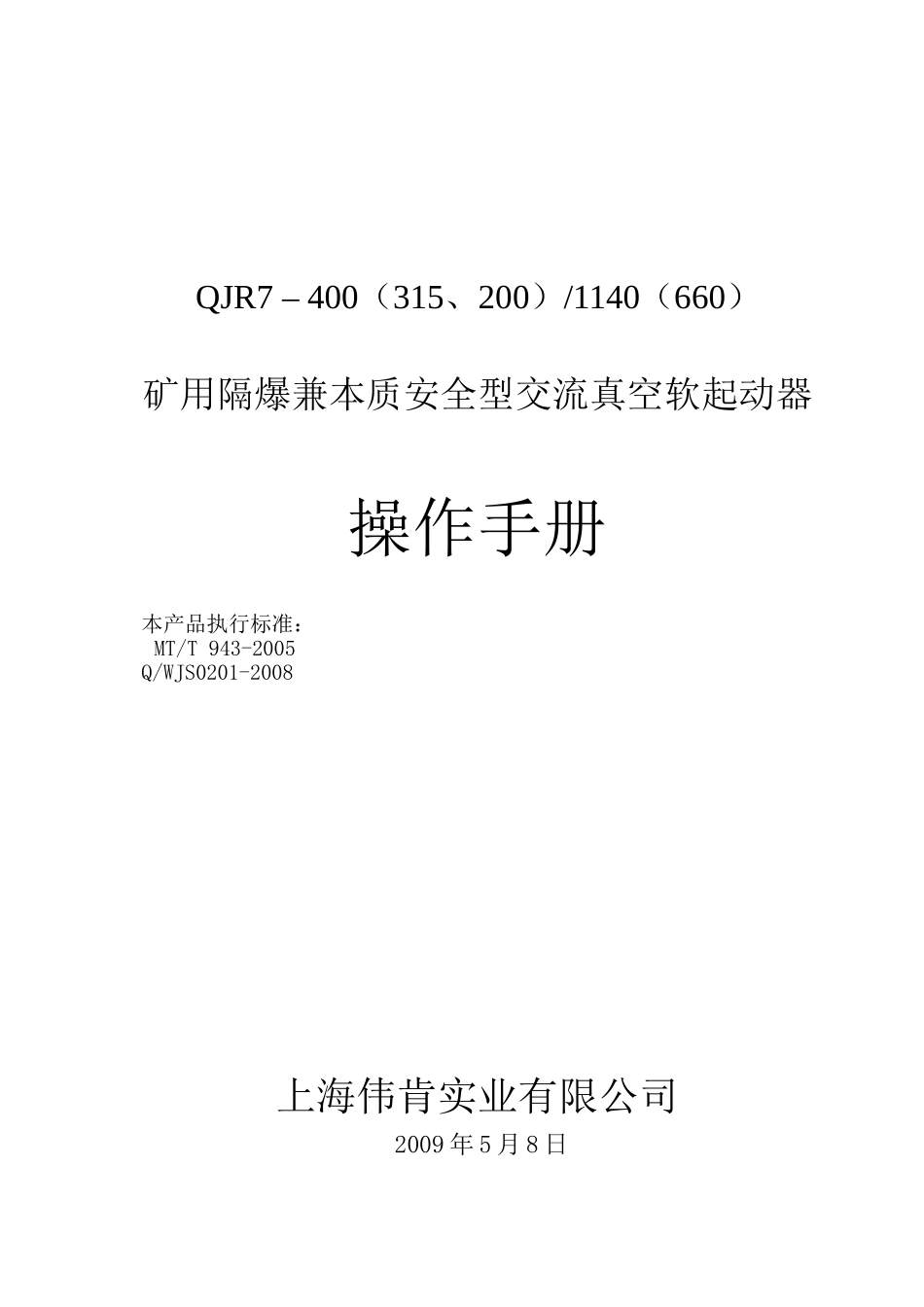

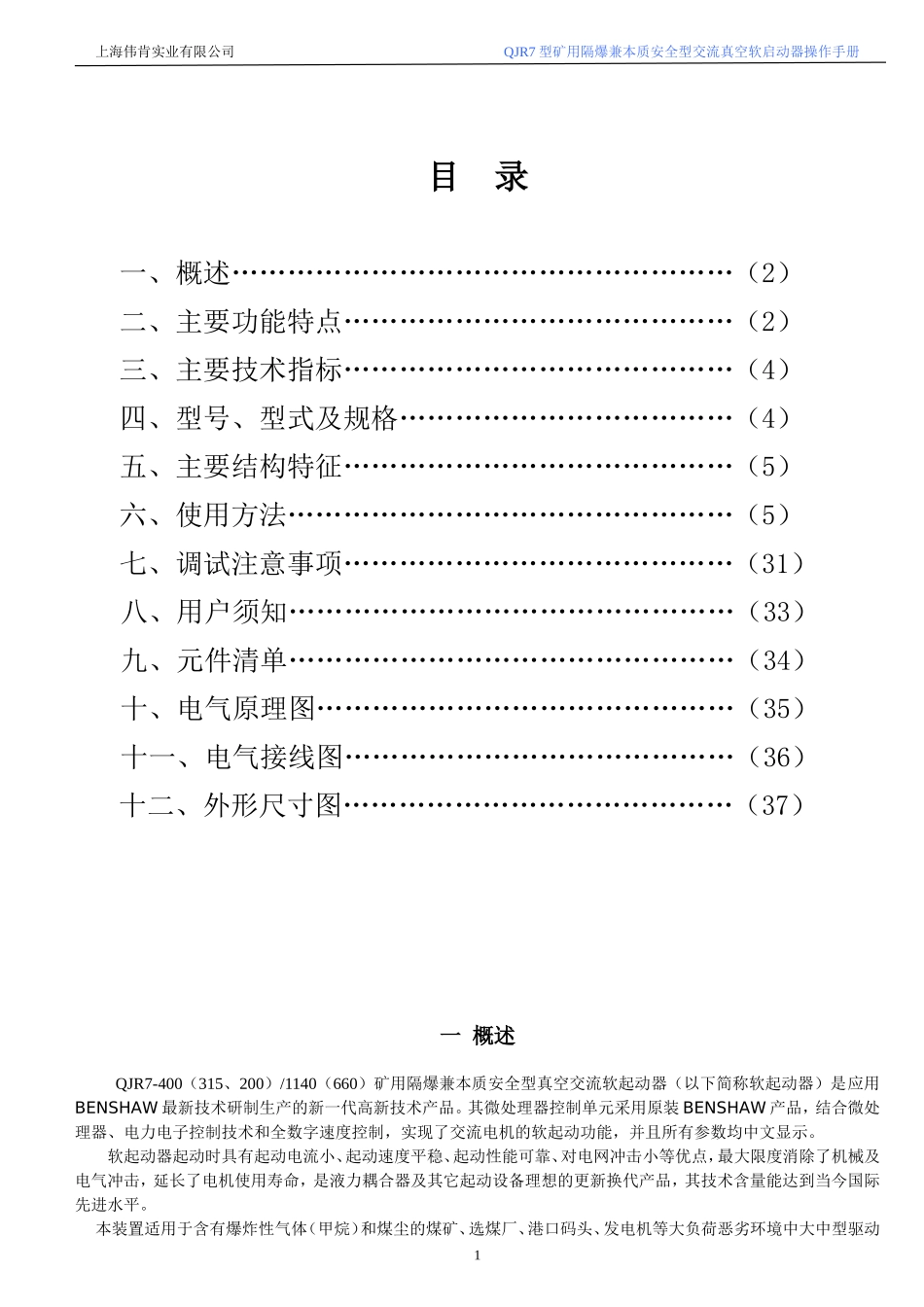

QJR7–400（315、200）/1140（660）矿用隔爆兼本质安全型交流真空软起动器操作手册本产品执行标准：MT/T943-2005Q/WJS0201-2008上海伟肯实业有限公司2009年5月8日上海伟肯实业有限公司QJR7型矿用隔爆兼本质安全型交流真空软启动器操作手册目录一、概述………………………………………………（2）二、主要功能特点……………………………………（2）三、主要技术指标……………………………………（4）四、型号、型式及规格………………………………（4）五、主要结构特征……………………………………（5）六、使用方法…………………………………………（5）七、调试注意事项……………………………………（31）八、用户须知…………………………………………（33）九、元件清单…………………………………………（34）十、电气原理图………………………………………（35）十一、电气接线图……………………………………（36）十二、外形尺寸图……………………………………（37）一概述QJR7-400（315、200）/1140（660）矿用隔爆兼本质安全型真空交流软起动器（以下简称软起动器）是应用BENSHAW最新技术研制生产的新一代高新技术产品。其微处理器控制单元采用原装BENSHAW产品，结合微处理器、电力电子控制技术和全数字速度控制，实现了交流电机的软起动功能，并且所有参数均中文显示。软起动器起动时具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，最大限度消除了机械及电气冲击，延长了电机使用寿命，是液力耦合器及其它起动设备理想的更新换代产品，其技术含量能达到当今国际先进水平。本装置适用于含有爆炸性气体（甲烷）和煤尘的煤矿、选煤厂、港口码头、发电机等大负荷恶劣环境中大中型驱动1上海伟肯实业有限公司QJR7型矿用隔爆兼本质安全型交流真空软启动器操作手册设备软起动/直起动。在交流50HZ，电压1140V或660V供电系统中，对400A以下电流的三相鼠笼电机进行软起动、全压起动等。软起动器在下列条件下均能正常工作：海拔高度≤2000m环境温度0～40℃相对湿度≤95%（+25℃）有沼气、煤尘爆炸性混合物的场所无显著振动和冲击振动的场地无明显破坏绝缘的气体或蒸汽的环境污染等级为3级以上二主要功能特点2.1主要功能2.1.1核心部件采用美国BENSHAW公司生产的全套产品。微处理器、检测模块、保护模块，具有性能稳定，抗干扰能力强，运行可靠等特点。2.1.2应用原理应用电力电子电器件实现电流、速度双闭环控制，具有软起动（电流控制方式、电压控制等方式）、直接起动等，均能满足风机、水泵、胶带输送机、刮板输送机等不同负载对象的控制要求。2.1.3参数实现该软起动中所有参数连续可调，其中斜坡时间0～60s，起始电压0～100%Ue、初始电流1～8Ie，用户可以根据负荷情况控制电机预先给定的曲线平滑起动。2.1.4电压控制通过对电流、转矩、功率的有效控制，避免了高起动转矩和过高的起动电流，一方面可以使工作机械不受电机起动过程中过大的加速转矩冲击，另一方面也使供电系统免受过大起动电流的冲击作用。对加速转矩进行一定的限制与控制，大大减轻了作用在被传送物体上的机械应力，减小了工作机械和传动装置的零部件磨损，从而达到了减少维护工作量、提高工作安全性能和延长设备的使用寿命等功效。2.1.5适用负载对于胶带输送机、刮板机等大惯量负载，不可避免有重载起动和压煤现象，本秀软起动器是专门为胶带输送机这类大惯量重负载设计的。尤其适用于高起动频率、点动模式或重载起动的驱动场合。并通过国家中小电机检测中心的软起动满负荷重载试验。通过软起动器控制，有效抑制了胶带动态张力，减少胶带、胶带接头及减速器的磨损从而大大延长了胶带的使用寿命。在风机和水泵方面也有效为广泛的使用，特别是在水泵上的使用，软启动和软停车功能消除了水泵的水锤现象，大大减少了水泵和系统的故障率，延长系统使用时间。2.1.6保护性能起动器自身的自诊断和保护功能齐全，起动、停止过程中具有温度、欠压、过压、欠流、过流、缺相、线路故障、堵转、漏电、晶闸管故障等保护，因此，无论是外界还是内部产生的各类干扰、故障信号，都会因为上述保护功能的存在...
