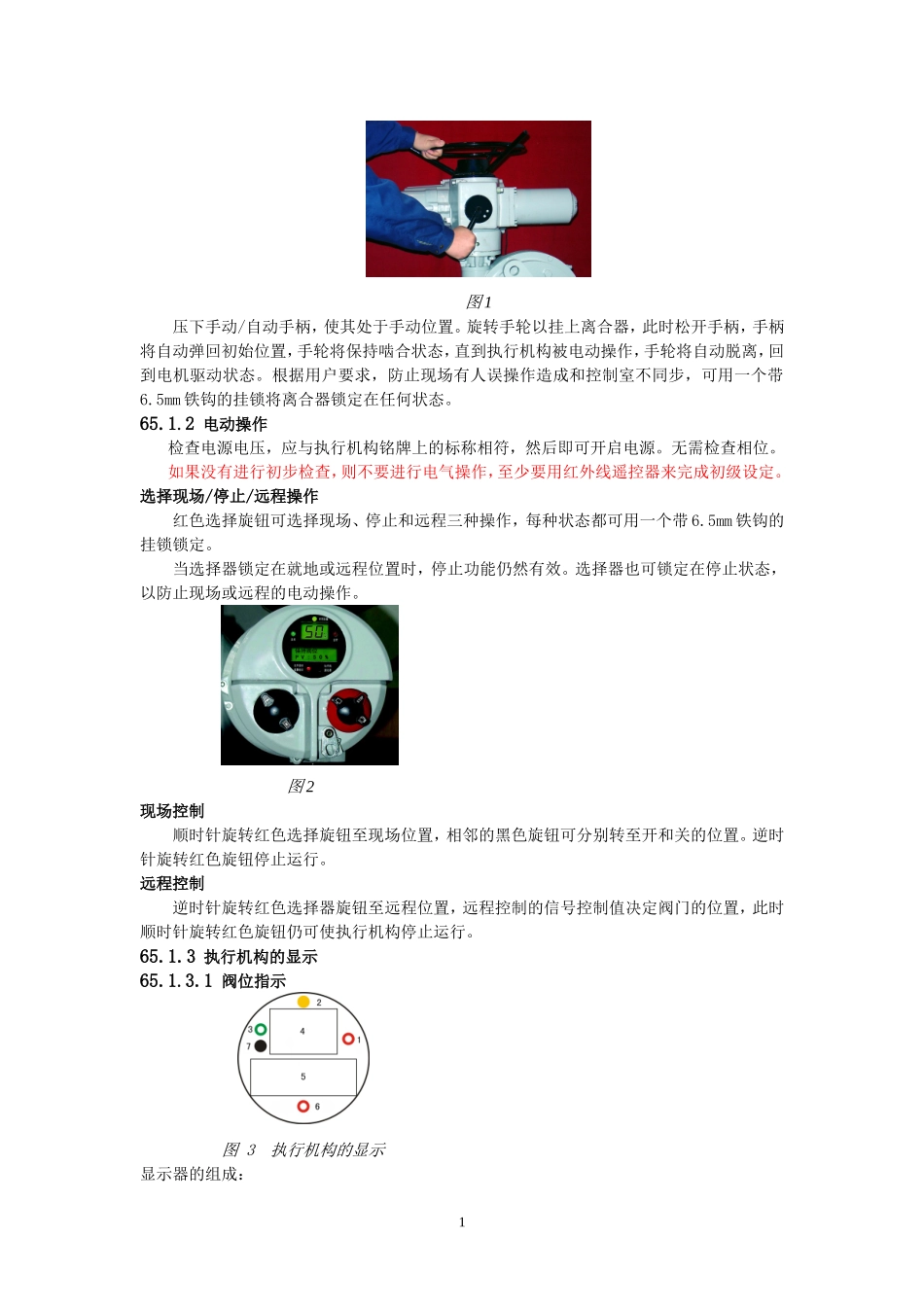

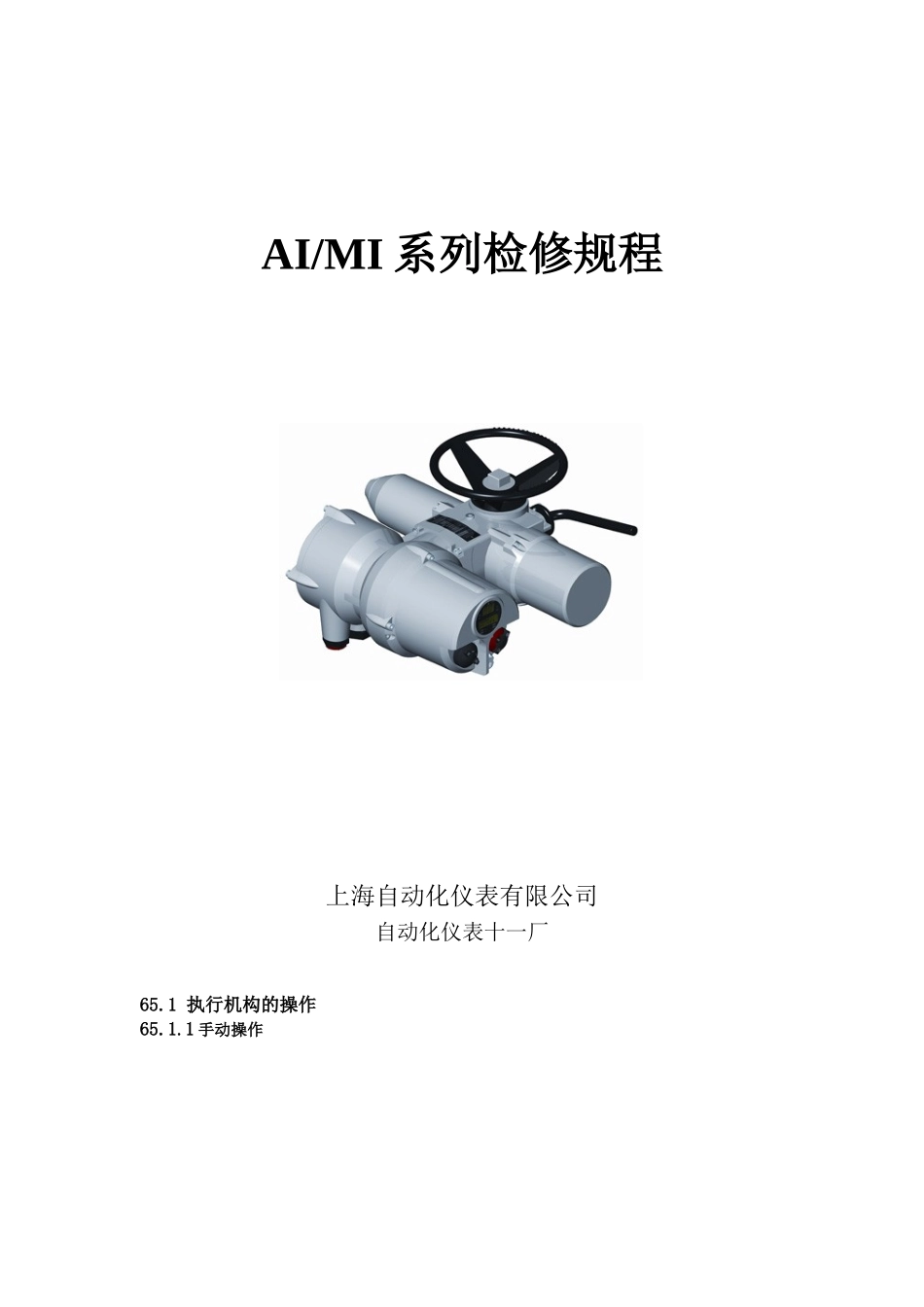

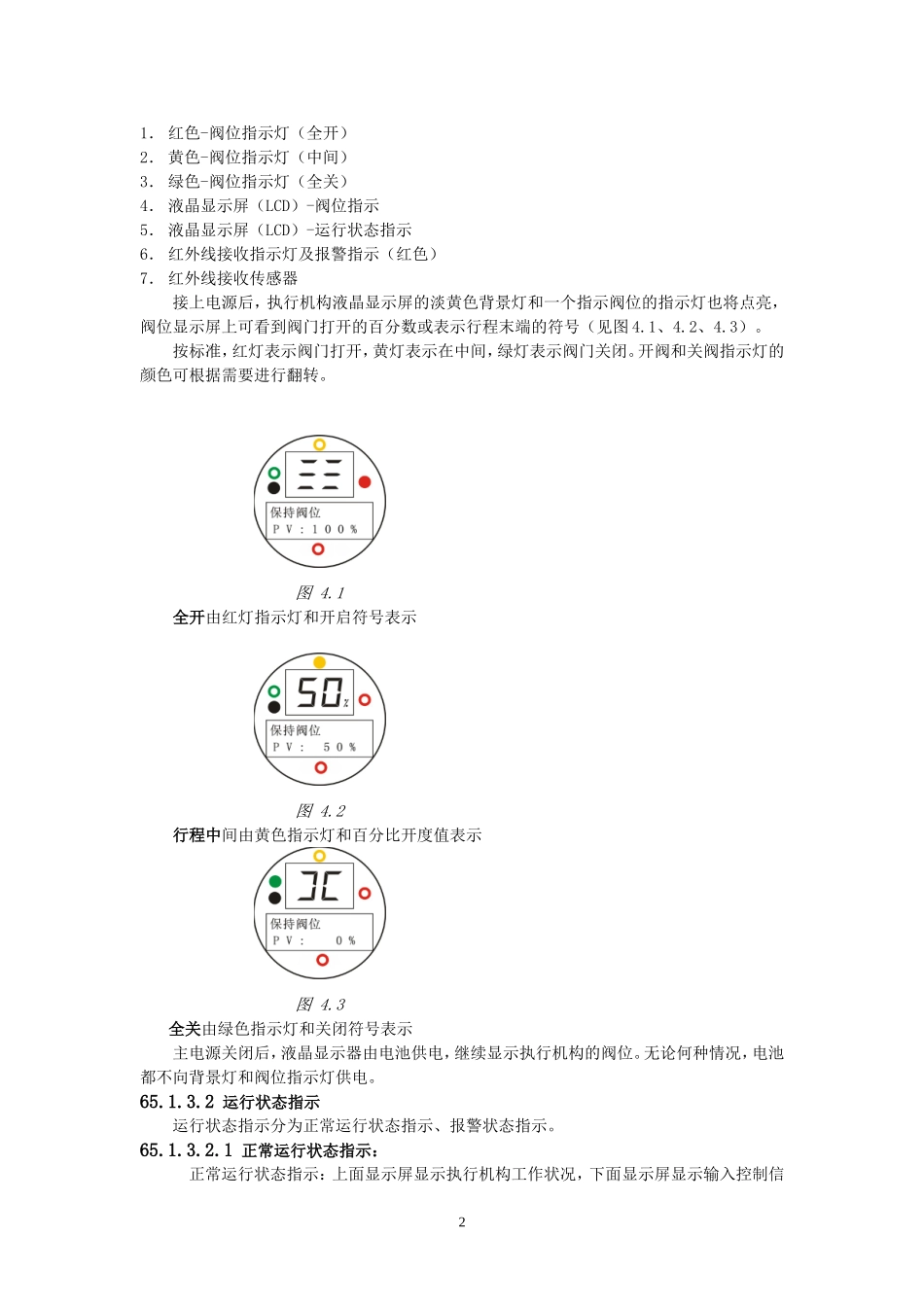

AI/MI系列检修规程上海自动化仪表有限公司自动化仪表十一厂65.1执行机构的操作65.1.1手动操作图1压下手动/自动手柄，使其处于手动位置。旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行机构被电动操作，手轮将自动脱离，回到电机驱动状态。根据用户要求，防止现场有人误操作造成和控制室不同步，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。65.1.2电动操作检查电源电压，应与执行机构铭牌上的标称相符，然后即可开启电源。无需检查相位。如果没有进行初步检查，则不要进行电气操作，至少要用红外线遥控器来完成初级设定。选择现场/停止/远程操作红色选择旋钮可选择现场、停止和远程三种操作，每种状态都可用一个带6.5mm铁钩的挂锁锁定。当选择器锁定在就地或远程位置时，停止功能仍然有效。选择器也可锁定在停止状态，以防止现场或远程的电动操作。图2现场控制顺时针旋转红色选择旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置。逆时针旋转红色旋钮停止运行。远程控制逆时针旋转红色选择器旋钮至远程位置，远程控制的信号控制值决定阀门的位置，此时顺时针旋转红色旋钮仍可使执行机构停止运行。65.1.3执行机构的显示65.1.3.1阀位指示图3执行机构的显示显示器的组成：11．红色-阀位指示灯（全开）2．黄色-阀位指示灯（中间）3．绿色-阀位指示灯（全关）4．液晶显示屏（LCD）-阀位指示5．液晶显示屏（LCD）-运行状态指示6．红外线接收指示灯及报警指示（红色）7．红外线接收传感器接上电源后，执行机构液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，阀位显示屏上可看到阀门打开的百分数或表示行程末端的符号（见图4.1、4.2、4.3）。按标准，红灯表示阀门打开，黄灯表示在中间，绿灯表示阀门关闭。开阀和关阀指示灯的颜色可根据需要进行翻转。图4.1全开由红灯指示灯和开启符号表示图4.2行程中间由黄色指示灯和百分比开度值表示图4.3全关由绿色指示灯和关闭符号表示主电源关闭后，液晶显示器由电池供电，继续显示执行机构的阀位。无论何种情况，电池都不向背景灯和阀位指示灯供电。65.1.3.2运行状态指示运行状态指示分为正常运行状态指示、报警状态指示。65.1.3.2.1正常运行状态指示：正常运行状态指示：上面显示屏显示执行机构工作状况，下面显示屏显示输入控制信2号。正常运行状态显示如下：图5.1停止状态图5.2开阀状态图5.3关阀状态65.1.3.2.2报警状态指示报警状态指示：1．阀门报警指示2．控制系统报警指示3．执行机构报警指示A、阀门报警指示：1．过力矩报警2．阀门堵转报警A1过力矩报警指示如下：图6.1图6.23图6.3执行机构在运行过程中，如检测到的力矩值超过该运行方向最大的力矩设定值，则进行力矩跳断保护，在该方向上的电动操作将被静止。关方向过力矩，如图6.1；开方向过力矩，如图6.2；全方向过力矩，如图6.3。执行机构沿相反方向运行即可消除报警指示。如果需要更改力矩设定，可拆下力矩控制罩盖，重新设定。A2阀门堵转报警如下：图7.1关方向堵转图7.2开方向堵转图7.3全方向堵转执行机构在正行反行运行过程中，控制电路实时检测阀位。如果执行机构内部控制系统发出一个正行或反行指令，而实时检测在7秒内未检测到阀位信号的变化，则控制系统发出阀门堵转报警，并跳断触点信号，且在该方向电动操作将被禁止，反方向操作即可消除报警显示。注：当进入设置状态时，堵转保护自动解除。B、控制系统报警指示：１．紧急事件报警２．断信号报警图8紧急事件报警B１紧急事件报警，执行机构将根据预先设置进行保位、全开、全关的定位控制运行。紧4急事件信号撤销时，控制报警消除。图9断信号报警B２当输入控制信号掉失时，控制报警显示断信号，执行机构将根据预先设置进行保位、全开、全关的定位控制运行。一旦信号恢复，控制报警显示消除。C、执行机构报警指示：1．电机过热报警2．电池电量过低报警3．内电源故障报警4．电源缺相报警5．执行机构内部系统故障报警6．阀位信号掉失报警7．就地接线故障报警C1电机过热报警图10当电机温度超过极限温度后，报警显示，禁止电动操作。电机温度降低至极限温度后，报...
