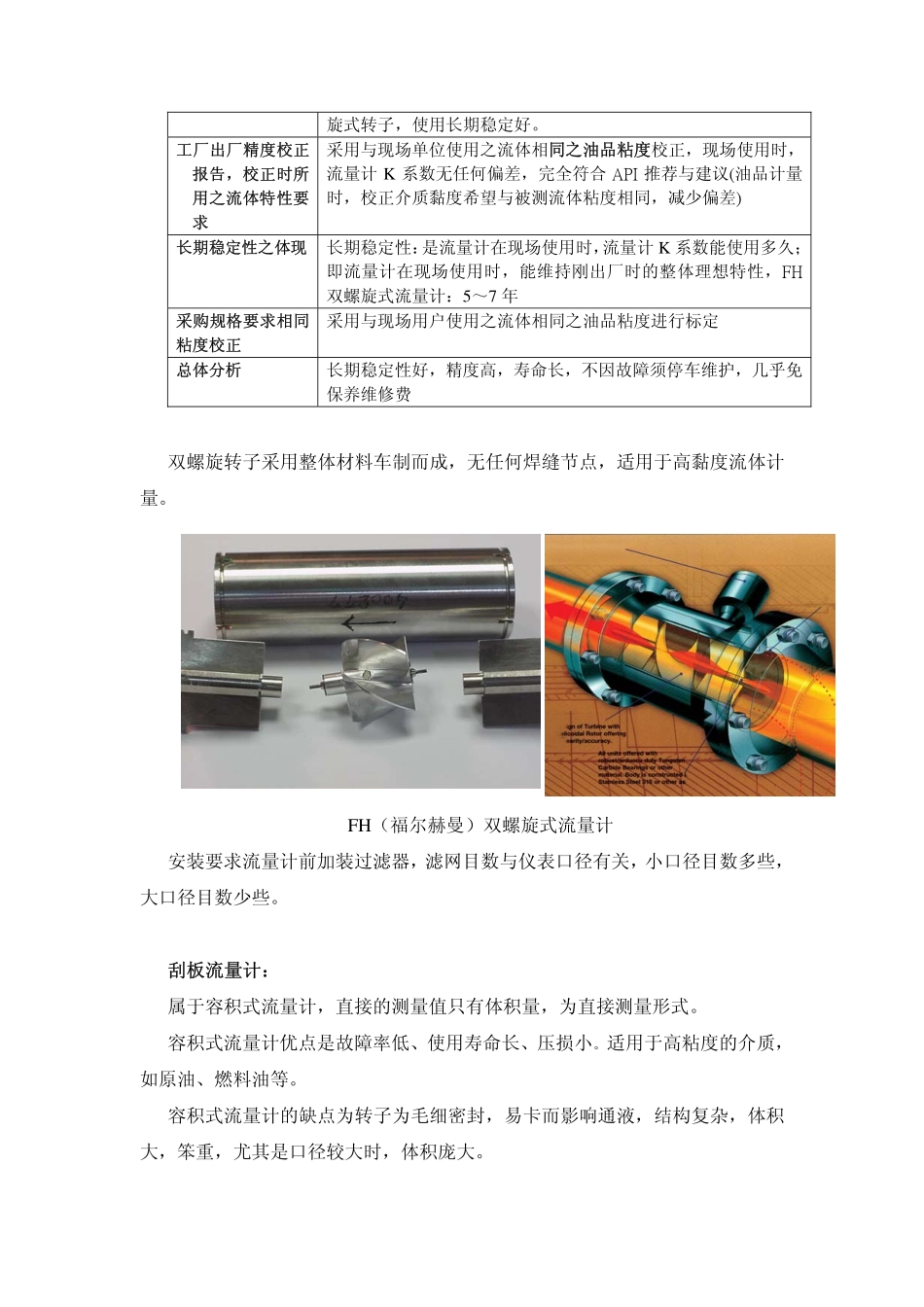

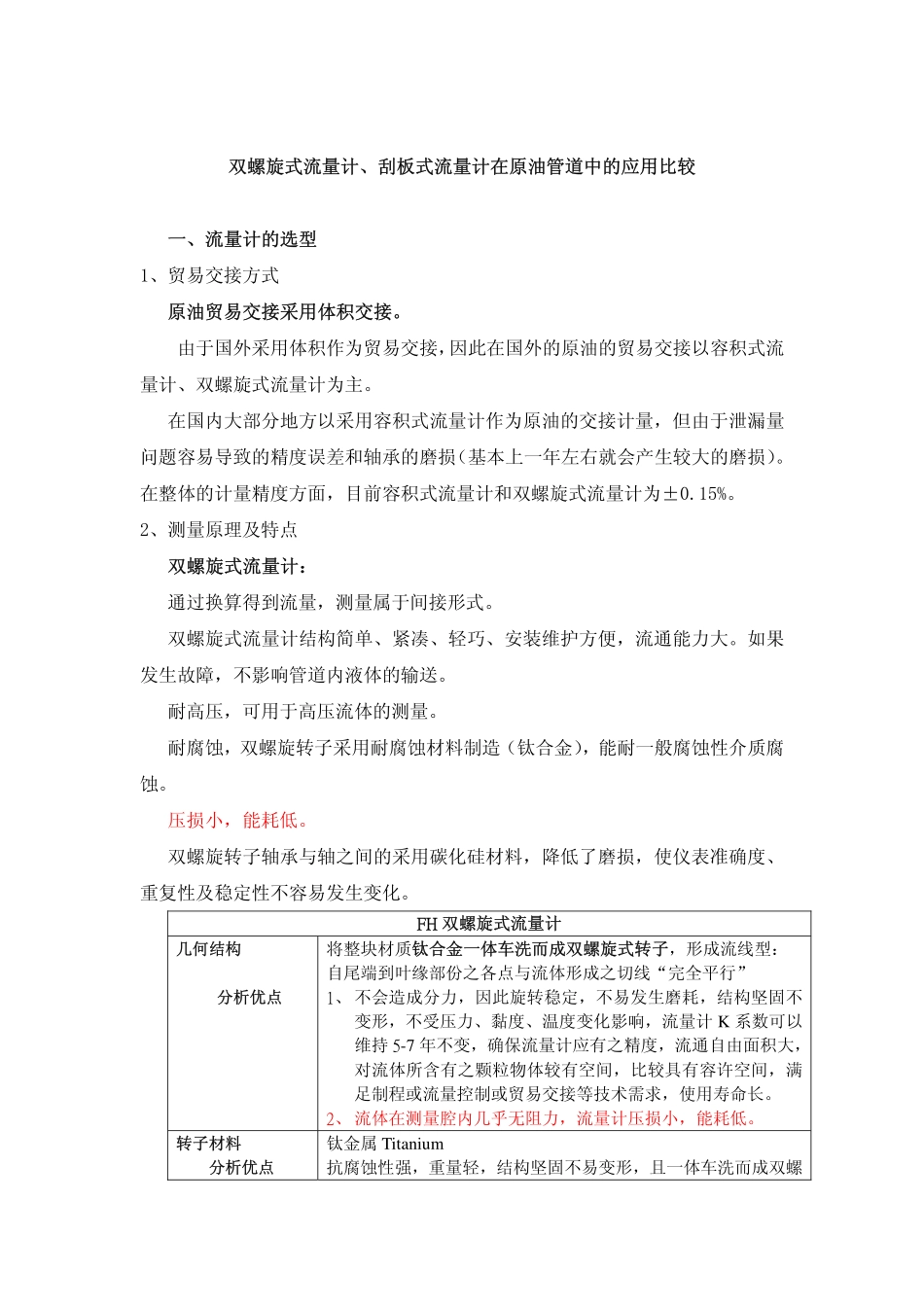

双螺旋式流量计、刮板式流量计在原油管道中的应用比较一、流量计的选型1、贸易交接方式原油贸易交接采用体积交接。由于国外采用体积作为贸易交接，因此在国外的原油的贸易交接以容积式流量计、双螺旋式流量计为主。在国内大部分地方以采用容积式流量计作为原油的交接计量，但由于泄漏量问题容易导致的精度误差和轴承的磨损（基本上一年左右就会产生较大的磨损）。在整体的计量精度方面，目前容积式流量计和双螺旋式流量计为±0.15%。2、测量原理及特点双螺旋式流量计：通过换算得到流量，测量属于间接形式。双螺旋式流量计结构简单、紧凑、轻巧、安装维护方便，流通能力大。如果发生故障，不影响管道内液体的输送。耐高压，可用于高压流体的测量。耐腐蚀，双螺旋转子采用耐腐蚀材料制造（钛合金），能耐一般腐蚀性介质腐蚀。压损小，能耗低。双螺旋转子轴承与轴之间的采用碳化硅材料，降低了磨损，使仪表准确度、重复性及稳定性不容易发生变化。FH双螺旋式流量计几何结构分析优点将整块材质钛合金一体车洗而成双螺旋式转子，形成流线型：自尾端到叶缘部份之各点与流体形成之切线“完全平行”1、不会造成分力，因此旋转稳定，不易发生磨耗，结构坚固不变形，不受压力、黏度、温度变化影响，流量计K系数可以维持5-7年不变，确保流量计应有之精度，流通自由面积大，对流体所含有之颗粒物体较有空间，比较具有容许空间，满足制程或流量控制或贸易交接等技术需求，使用寿命长。2、流体在测量腔内几乎无阻力，流量计压损小，能耗低。转子材料分析优点钛金属Titanium抗腐蚀性强，重量轻，结构坚固不易变形，且一体车洗而成双螺旋式转子，使用长期稳定好。工厂出厂精度校正报告，校正时所用之流体特性要求采用与现场单位使用之流体相同之油品粘度校正，现场使用时，流量计K系数无任何偏差，完全符合API推荐与建议(油品计量时，校正介质黏度希望与被测流体粘度相同，减少偏差)长期稳定性之体现长期稳定性：是流量计在现场使用时，流量计K系数能使用多久；即流量计在现场使用时，能维持刚出厂时的整体理想特性，FH双螺旋式流量计：5～7年采购规格要求相同粘度校正采用与现场用户使用之流体相同之油品粘度进行标定总体分析长期稳定性好，精度高，寿命长，不因故障须停车维护，几乎免保养维修费双螺旋转子采用整体材料车制而成，无任何焊缝节点，适用于高黏度流体计量。FH（福尔赫曼）双螺旋式流量计安装要求流量计前加装过滤器，滤网目数与仪表口径有关，小口径目数多些，大口径目数少些。刮板流量计：属于容积式流量计，直接的测量值只有体积量，为直接测量形式。容积式流量计优点是故障率低、使用寿命长、压损小。适用于高粘度的介质，如原油、燃料油等。容积式流量计的缺点为转子为毛细密封，易卡而影响通液，结构复杂，体积大，笨重，尤其是口径较大时，体积庞大。对流体洁净程度要求高，当含有颗粒等各种固形物时，流量计上游须装数目足够多的过滤器，并要经常清理，维护工作量大。容积式流量计要求介质中固体颗粒不得大于转子与壳体之间所存在的最小间隙，否则会造成流量计卡死或因磨损而误差显著增大。容积式流量计转动部分长期运转，引起机械磨损，一般都导致计量误差增大。3、精度国家标准要求：用于贸易交接流量计精度不低于0.2%。容积式流量计的计量精度为：0.15%；双螺旋式流量计的计量精度为：0.15%。4、适用场合不同容积式流量计主要用于高粘度的介质，如原油、燃料油等。双螺旋式流量计可以用于高粘度的介质（最高1000cSt）及低粘度介质（0.1cSt）。5、环境的影响容积式流量计在温度和压力变化的情况下，它的腔体体积及各部件的配合都会发生变化，从而影响测量。而且这种影响对容积式流量计来讲是没有办法进行补偿和修正的。双螺旋式流量计也需根据在线的温度压力进行实时测量和修正。6、维护容积式流量计存在转动部件比较多，会造成磨损，需要定期进行部件的更换。而且虽然一般需要前置过滤器，但仍存在卡堵的风险，需要及时清理。双螺旋式流量计转动部件少，基本上没有磨损情况。7、在线检定容积式流量计、双螺旋式流量计在线检定容易、方便。8、安装要求容积式流量计无特别...
