扣件式钢管悬挑脚手架计算书VIP免费

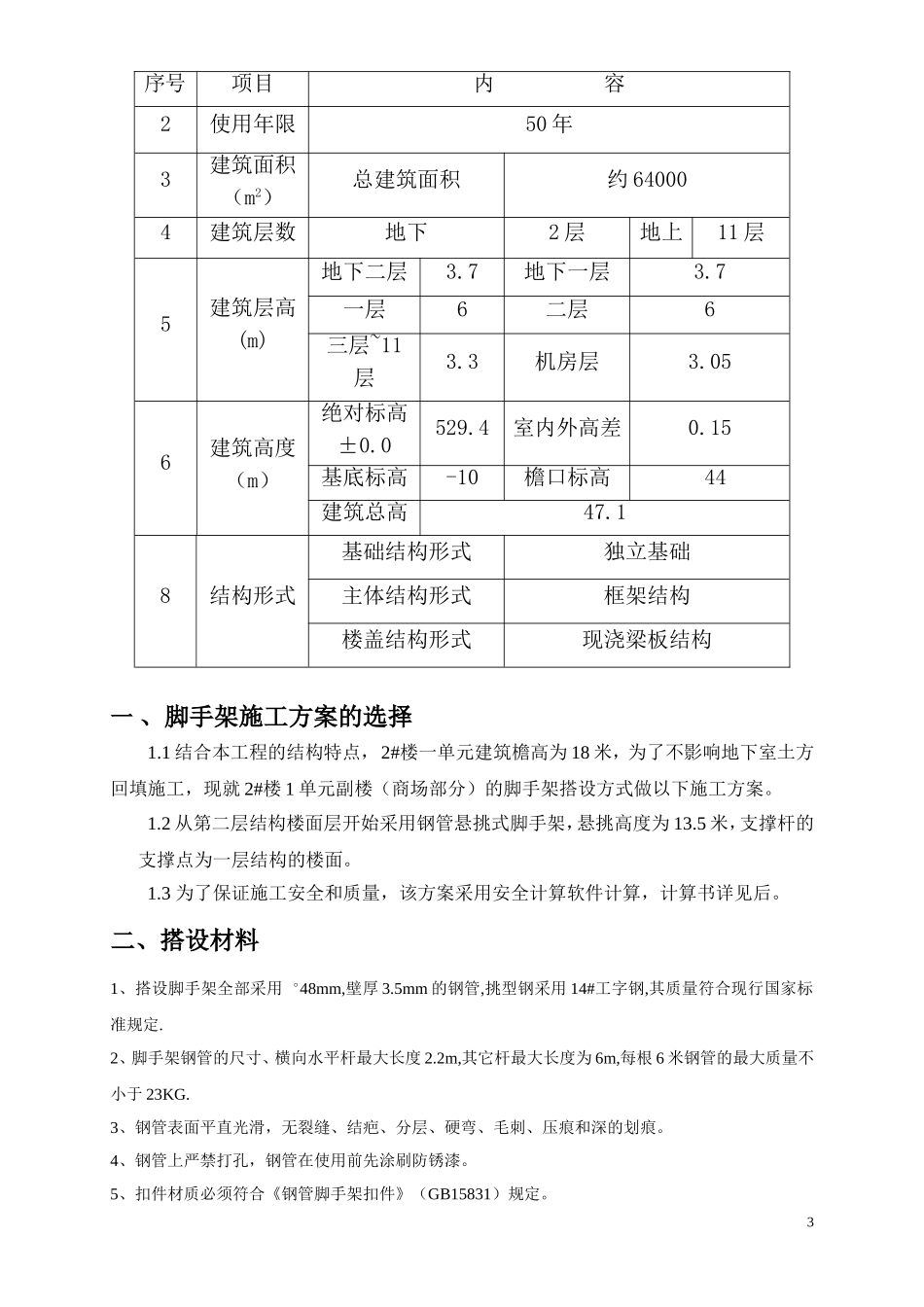

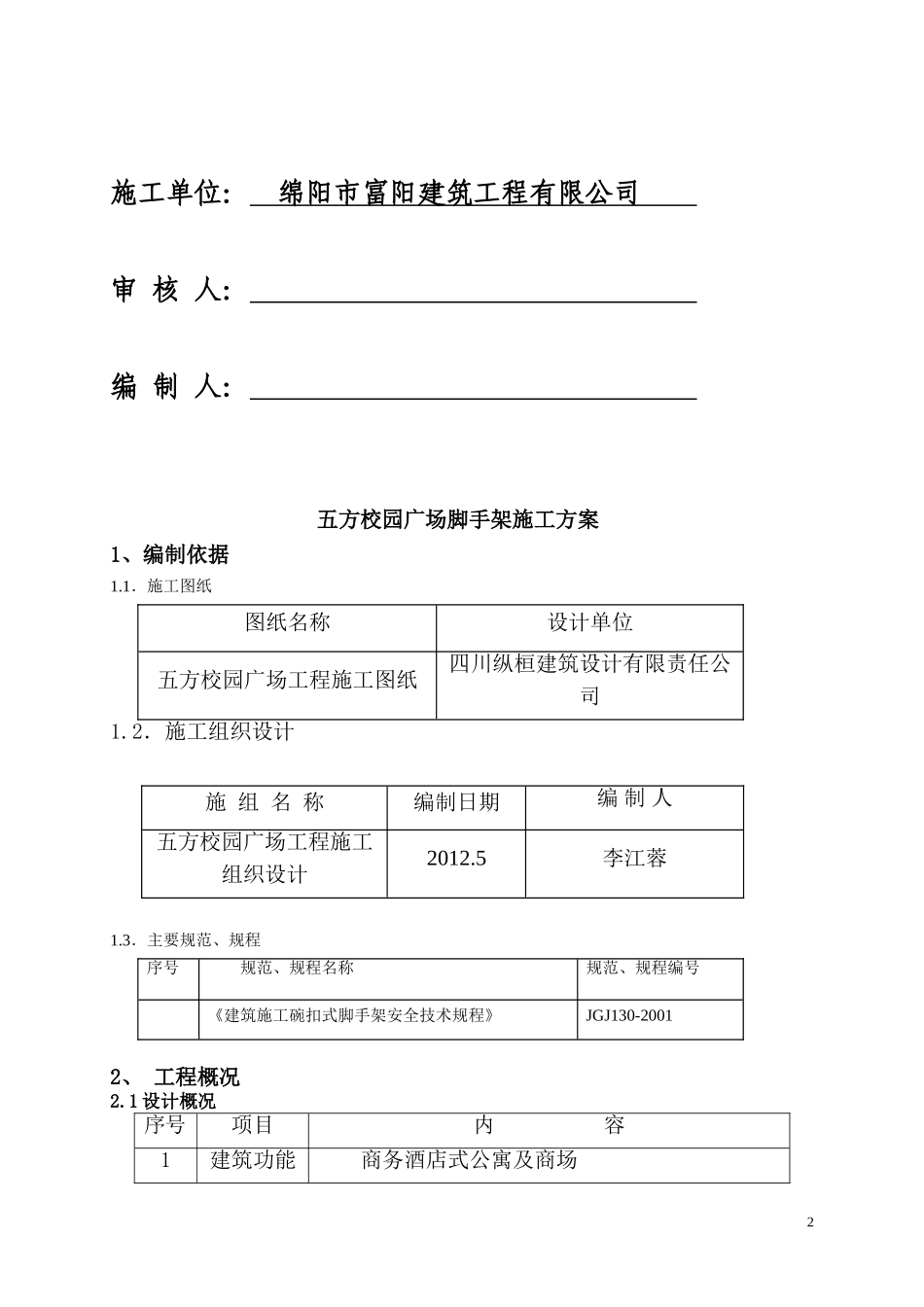

五方校园广场脚手架施工方案1施工单位：绵阳市富阳建筑工程有限公司审核人：编制人：五方校园广场脚手架施工方案1、编制依据1.1．施工图纸图纸名称设计单位五方校园广场工程施工图纸四川纵桓建筑设计有限责任公司1.2．施工组织设计施组名称编制日期编制人五方校园广场工程施工组织设计2012.5李江蓉1.3．主要规范、规程序号规范、规程名称规范、规程编号《建筑施工碗扣式脚手架安全技术规程》JGJ130-20012、工程概况2.1设计概况序号项目内容1建筑功能商务酒店式公寓及商场2序号项目内容2使用年限50年3建筑面积（m2）总建筑面积约640004建筑层数地下2层地上11层5建筑层高(m)地下二层3.7地下一层3.7一层6二层6三层~11层3.3机房层3.056建筑高度（m）绝对标高±0.0529.4室内外高差0.15基底标高-10檐口标高44建筑总高47.18结构形式基础结构形式独立基础主体结构形式框架结构楼盖结构形式现浇梁板结构一、脚手架施工方案的选择1.1结合本工程的结构特点，2#楼一单元建筑檐高为18米，为了不影响地下室土方回填施工，现就2#楼1单元副楼（商场部分）的脚手架搭设方式做以下施工方案。1.2从第二层结构楼面层开始采用钢管悬挑式脚手架，悬挑高度为13.5米，支撑杆的支撑点为一层结构的楼面。1.3为了保证施工安全和质量，该方案采用安全计算软件计算，计算书详见后。二、搭设材料1、搭设脚手架全部采用48mm,壁厚3.5mm的钢管,挑型钢采用14#工字钢,其质量符合现行国家标准规定.2、脚手架钢管的尺寸、横向水平杆最大长度2.2m,其它杆最大长度为6m,每根6米钢管的最大质量不小于23KG.3、钢管表面平直光滑，无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。4、钢管上严禁打孔，钢管在使用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。3（1）新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。（2）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。（3）撙、旧扣件均进行防锈处理。6、脚手片用毛竹，无发霉、腐蚀。7、密目式安全网必须有建设主管部门认证的产品。三、地基与基础立杆基础为一层结构砼，不许考虑承载力问题。四、脚手架设计尺寸1、脚手架底步距为1.8m，其余每步为1.8m。2、立杆纵距为1.5m,横距为1m。3、防护杆从第二步起设置为0.9m，顶排防护栏不少于二道,高度为0.9m。4、剪刀撑设置为间距为9m（6距）一排连续支撑。5、边墙杆件设置竖向为每层、水平向为四跨。五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500MM，各接头中心至最近主节点的距离不大于纵距的1/3。2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100MM。3、纵向水平杆的各节点采用直角扣件固定在横向水平杆上。4、横向水平杆的各个节点处必须调协并采用直角扣件扣接且严禁拆除。5、脚手片的必须垂直于墙现横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎固定在纵向水平杆上，要求绑扎牢固，交接处平整，无空头板。6、脚手片底层满铺，中间每隔三层，操作层的上下层顶层都必须满铺。7、脚手片外侧自第二步起必须设1.2M高同材质的防护栏和200mm高处的踢脚杆。六、立杆1、每根立杆垂直稳放在垫板上。2、脚手架里立杆距离墙体净距为20CM，大于20CM处的须铺凤站人脚手片，并设置平稳牢固。3、脚手架怕须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距离底坐上不大于200处的立杆上。横向扫地亦采用直角扣件固定在紧靠纵向扫地杆下方的立村杆上，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1M，靠边坡上方的立杆轴线到边坡的距离不小于500MM。4、立杆必须用连墙件与建筑可靠连接。5、立杆接长除顶层步可采用搭接外，其余各层步接头必须用（1）对接扣件连接。对接、搭接均须...
