桂林市某污水处理厂工程施工组织设计VIP免费

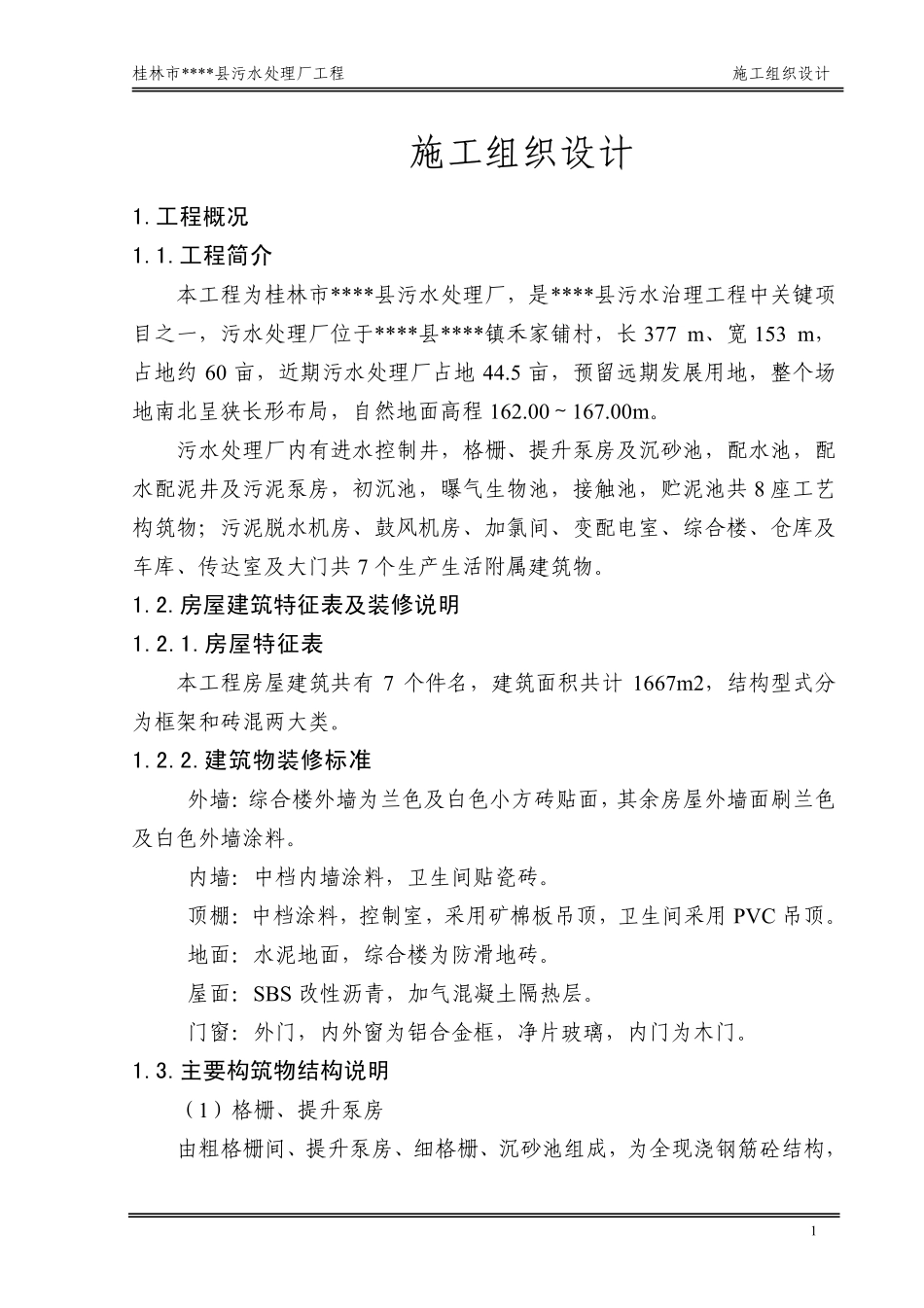

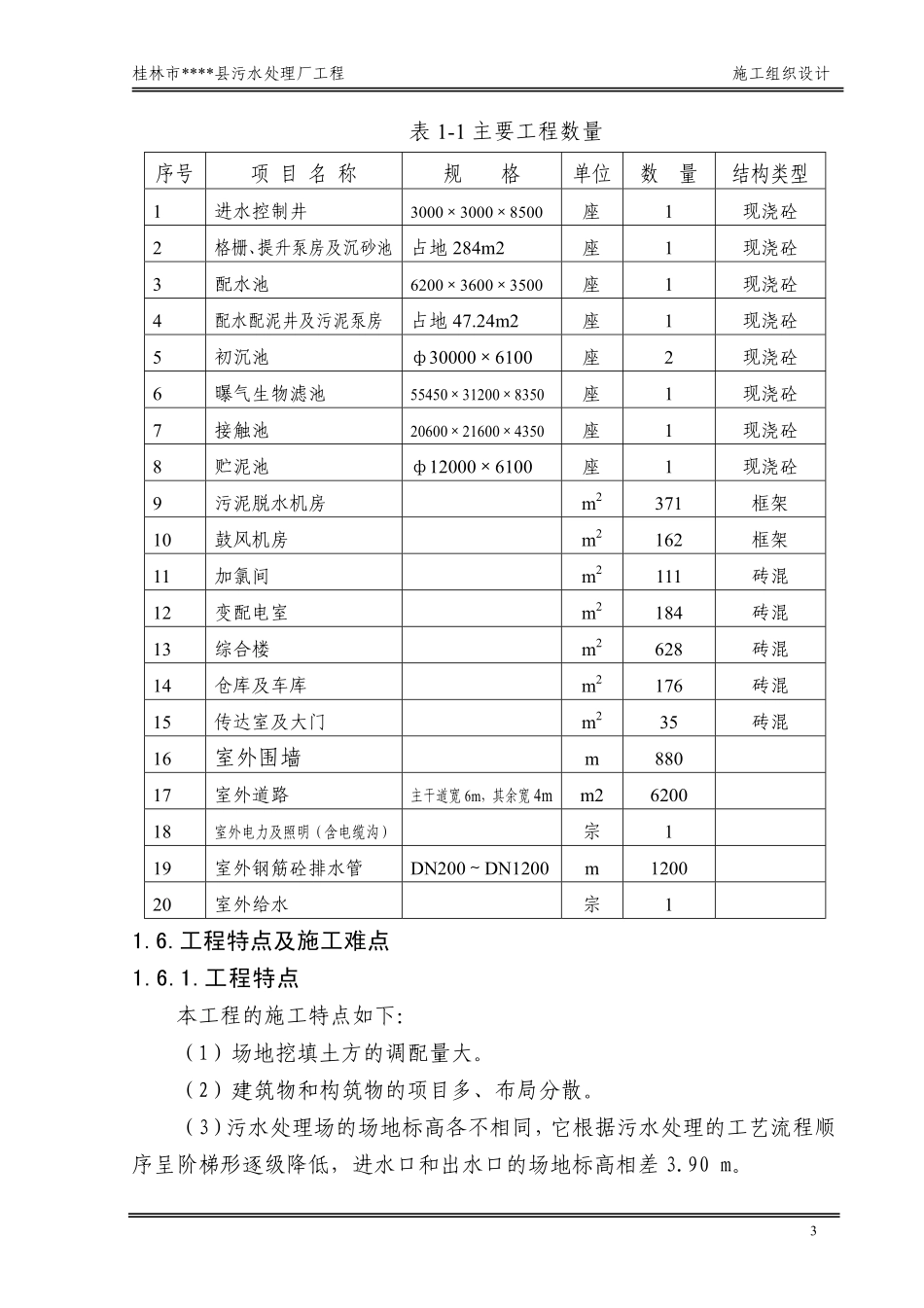

桂林市****县污水处理厂工程施工组织设计1施工组织设计1.工程概况1.1.工程简介本工程为桂林市****县污水处理厂，是****县污水治理工程中关键项目之一，污水处理厂位于****县****镇禾家铺村，长377m、宽153m，占地约60亩，近期污水处理厂占地44.5亩，预留远期发展用地，整个场地南北呈狭长形布局，自然地面高程162.00～167.00m。污水处理厂内有进水控制井，格栅、提升泵房及沉砂池，配水池，配水配泥井及污泥泵房，初沉池，曝气生物池，接触池，贮泥池共8座工艺构筑物；污泥脱水机房、鼓风机房、加氯间、变配电室、综合楼、仓库及车库、传达室及大门共7个生产生活附属建筑物。1.2.房屋建筑特征表及装修说明1.2.1.房屋特征表本工程房屋建筑共有7个件名，建筑面积共计1667m2，结构型式分为框架和砖混两大类。1.2.2.建筑物装修标准外墙：综合楼外墙为兰色及白色小方砖贴面，其余房屋外墙面刷兰色及白色外墙涂料。内墙：中档内墙涂料，卫生间贴瓷砖。顶棚：中档涂料，控制室，采用矿棉板吊顶，卫生间采用PVC吊顶。地面：水泥地面，综合楼为防滑地砖。屋面：SBS改性沥青，加气混凝土隔热层。门窗：外门，内外窗为铝合金框，净片玻璃，内门为木门。1.3.主要构筑物结构说明（1）格栅、提升泵房由粗格栅间、提升泵房、细格栅、沉砂池组成，为全现浇钢筋砼结构，桂林市****县污水处理厂工程施工组织设计2整体式底板。（2）初沉池为全现浇钢筋砼结构，池壁为预应力砼结构，底板为钢筋砼底板。底板与池壁为柔性连接，设伸缩缝。（3）曝气生物滤池为全现浇钢筋砼结构。底板设后浇带和伸缩缝，后浇带垂直于虑池的长度方向在底板中部设置一道，伸缩缝平行于虑池的长度方向在底板中部设置一道。1.4.工程环境和气候地质条件1.4.1.工程环境（1）道路交通污水处理厂东面紧邻桂黄公路，南面为桂林八里街商业区和桂林北火车站，交通便利，工程材料及机械设备的运输较为方便。（2）水、电、通讯施工区域位于市区范围，水、电资源可满足施工需要，可方便地就近接入作为施工用水、电。（3）材料供应钢材、水泥及施工用砂、石、石灰、木材等材料当地均有供应，可就地比较采购。1.4.2水文、气候、地质条件该场地地下水为碳酸盐岩夹碎屑岩岩溶水，含水类型为潜水或承压水。丰水期时，地下水位最高为158.50m。该区地处北回归线附近，属亚热带季风区，气候温和，四季分明，无霜期达320天，有霜期短。兼南北天时之利，气温适宜，雨量充沛。年平均气温18.7度，最高38.5度，最低-5.2度。年平均气压101.5千帕,年平均空气相对湿度79%。多年平均降雨量1956.3mm，多集中在夏季,年平均蒸发量1584.6mm。1.5.主要工程数量桂林市****县污水处理厂工程施工组织设计3表1-1主要工程数量序号项目名称规格单位数量结构类型1进水控制井3000×3000×8500座1现浇砼2格栅、提升泵房及沉砂池占地284m2座1现浇砼3配水池6200×3600×3500座1现浇砼4配水配泥井及污泥泵房占地47.24m2座1现浇砼5初沉池ф30000×6100座2现浇砼6曝气生物滤池55450×31200×8350座1现浇砼7接触池20600×21600×4350座1现浇砼8贮泥池ф12000×6100座1现浇砼9污泥脱水机房m2371框架10鼓风机房m2162框架11加氯间m2111砖混12变配电室m2184砖混13综合楼m2628砖混14仓库及车库m2176砖混15传达室及大门m235砖混16室外围墙m88017室外道路主干道宽6m，其余宽4mm2620018室外电力及照明（含电缆沟）宗119室外钢筋砼排水管DN200～DN1200m120020室外给水宗11.6.工程特点及施工难点1.6.1.工程特点本工程的施工特点如下：（1）场地挖填土方的调配量大。（2）建筑物和构筑物的项目多、布局分散。（3）污水处理场的场地标高各不相同，它根据污水处理的工艺流程顺序呈阶梯形逐级降低，进水口和出水口的场地标高相差3.90m。桂林市****县污水处理厂工程施工组织设计4（4）构筑物的点多、工作量大。构筑物多为埋地水池、泵房，开挖的土方量大，开挖深度大部分为6～7m，最深达9.3m。1.6.2.工程重点、难点1.6.2.1.工程重点（1）初沉池池壁的后张法无粘结预应力筋施工。（2）水池、泵房均为全现浇砼结构，砼工作量大、池体预留孔洞多、构造复杂。因此水池、泵房的砼结构施工及确保水池...
