水泥混凝土技术性质VIP专享VIP免费

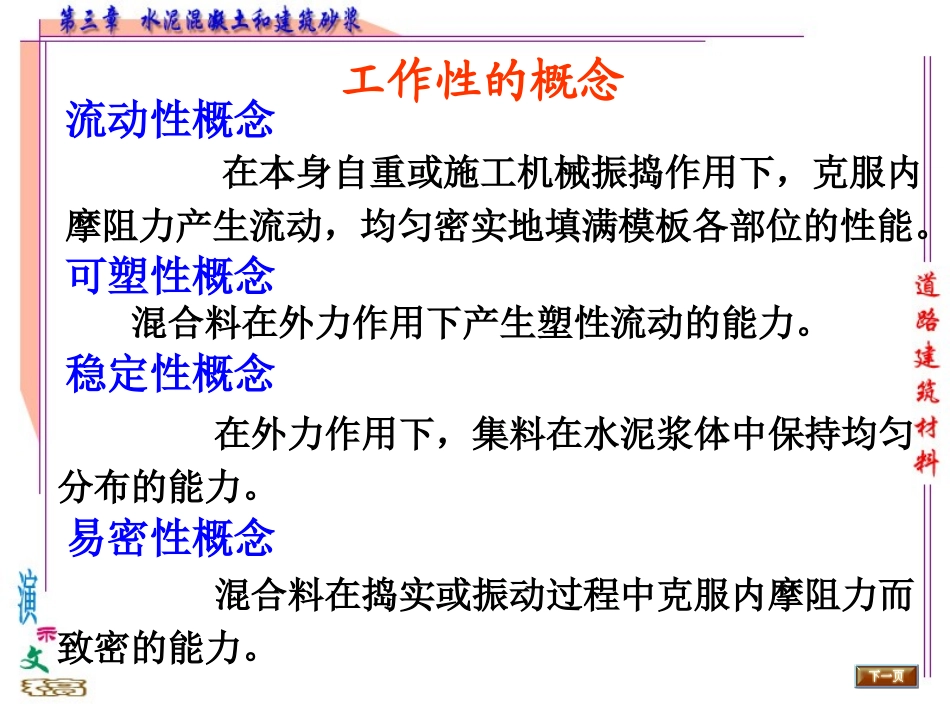

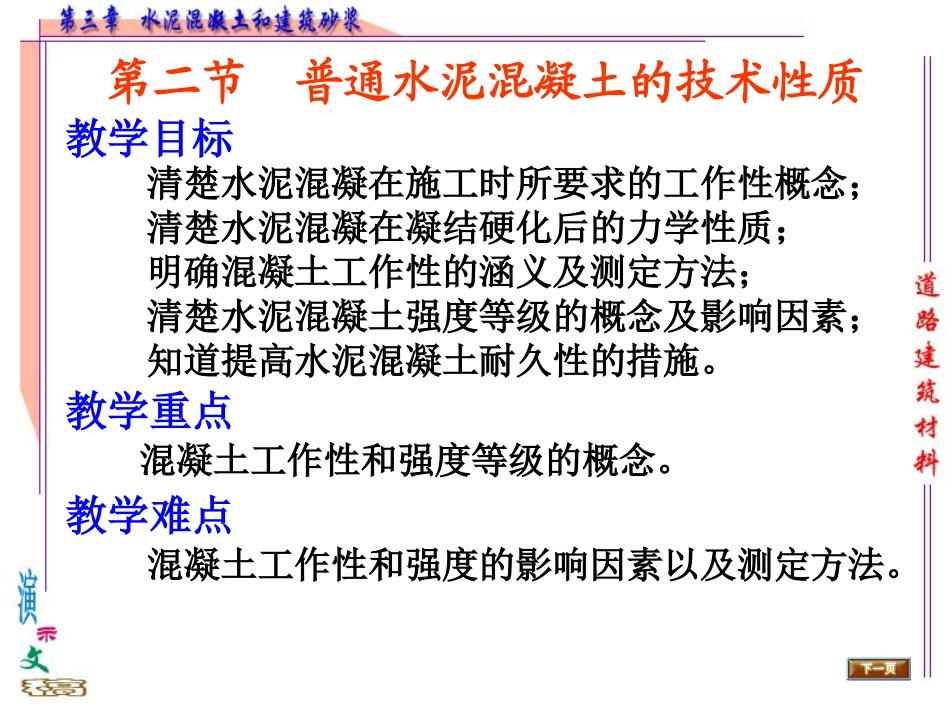

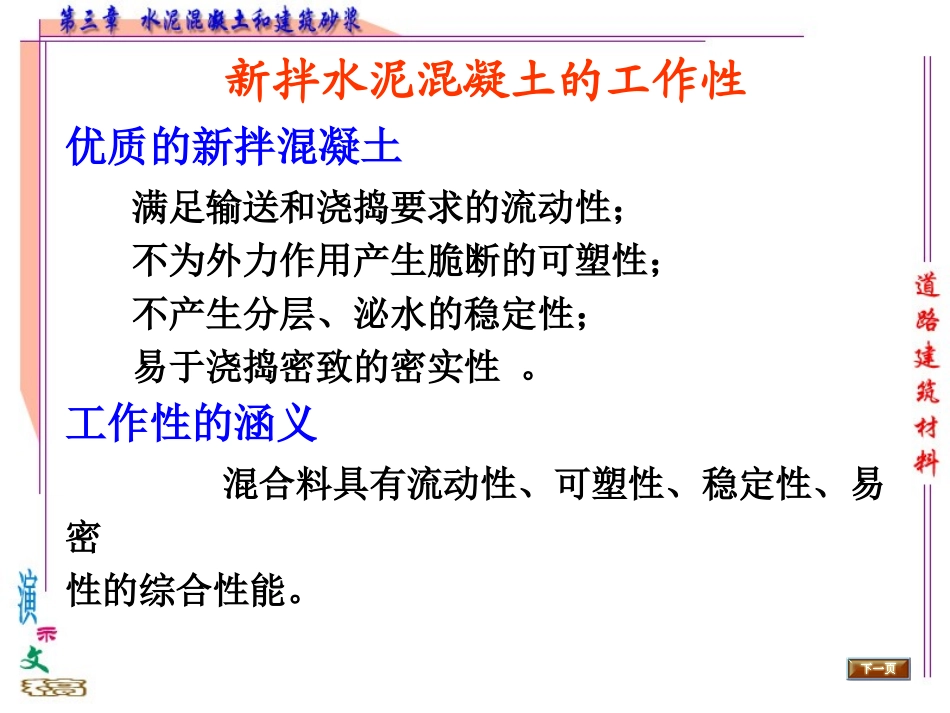

第二节普通水泥混凝土的技术性质教学目标清楚水泥混凝在施工时所要求的工作性概念；清楚水泥混凝在凝结硬化后的力学性质；明确混凝土工作性的涵义及测定方法；清楚水泥混凝土强度等级的概念及影响因素；知道提高水泥混凝土耐久性的措施。教学重点混凝土工作性和强度等级的概念。教学难点混凝土工作性和强度的影响因素以及测定方法。新拌水泥混凝土的工作性优质的新拌混凝土满足输送和浇捣要求的流动性；不为外力作用产生脆断的可塑性；不产生分层、泌水的稳定性；易于浇捣密致的密实性。工作性的涵义混合料具有流动性、可塑性、稳定性、易密性的综合性能。工作性的概念流动性概念在本身自重或施工机械振捣作用下，克服内摩阻力产生流动，均匀密实地填满模板各部位的性能。可塑性概念混合料在外力作用下产生塑性流动的能力。稳定性概念在外力作用下，集料在水泥浆体中保持均匀分布的能力。易密性概念混合料在捣实或振动过程中克服内摩阻力而致密的能力。工作性的涵义流动性增加用水量可使流动性显著提高。可塑性降低集灰比和改善集料级配，可使可塑性增大。稳定性粗集料、细集料、水泥三种固相物质与液相水的比例合理，稳定性提高。易密性混合料组成均匀，在捣实或振动过程中易于致密。工作性四种基本性能间的关系工作性四种性能既互相关联又互相矛盾增加用水量可提高混合料的流动性；流动性增加，可塑性和稳定性降低；流动性增加，混凝土的强度明显降低；混合料稳定性好，具有较高的内聚性；混合料易密性好，具有较小的内聚力。工作性的测定方法测定方法塑性混凝土用坍落度试验干硬性混凝土用维勃稠度试验工作性指标坍落度指标用“mm”表示，精确至5mm。维勃稠度指标用“s”表示。试体沿一边斜面下滑或向四周崩溃，可塑性、稳定性不好。坍落度指标评定拌和物易于抹平表明含砂丰富；坍落度试验适用于最大粒径不大于40mm的塑性混合料。试验方法适用范围用标准坍落度圆锥筒测定；拌和物分三层装入标准圆锥筒内；每层用捣棒沿螺旋线方向从外向内均匀插捣25次；捣实后每层高度为筒高的1/3左右；多余试样用镘刀刮平；垂直提取圆锥筒；测量筒高与坍落后混合料试体最高点之间的高差；坍落度单位“mm”，精确至5mm。维勃稠度试验集料粒径不大于40mm，坍落度小于10mm的新拌混凝土；适用于干硬性混凝土和特细砂、细砂混凝土。试验方法适用范围圆筒安置在专用的振动台上；按坍落度试验方法将新拌混凝土装入坍落度筒内；提起坍落度筒，将附有滑杆的透明圆盘放在混凝土拌和物顶部；开动振动台并记录时间，从开始振动到到透明圆盘低面被水泥浆布满瞬间止所经历的时间；维勃稠度值以s计，精确至1s。工作性的选择坍落度选用原则按结构物的断面尺寸、钢筋配置的疏密以及捣实的机械类型和施工方法等来选择；无筋厚大结构、钢筋配置稀疏和易于施工的结构，选用较小的坍落度，以节约水泥；断面尺寸较小、形状复杂或配筋特密的结构，应选用较大的坍落度，以保证施工质量。公路桥涵用混凝土拌和物坍落度参考道路混凝土拌和物的工作性选择坍落度宜为10~25mm。采用维勃稠度仪测验维勃时间宜为10~30s。公路桥涵用混凝土拌和物的坍落度项次结构种类坍落度（mm）1桥涵基础、仰拱、挡土墙及大型制块等便于浇筑捣实的结构0~202上列桥涵墩台等工程中较不便施工处10~303普通配筋的钢筋混凝土结构如钢筋混凝土板、梁、柱等30~504钢筋较密、断面较小的钢筋混凝土结构（梁、柱、墙等）50~705钢筋配置特密、断面高而狭小极不便灌注捣实的特殊结构部位70~80影响新拌混凝土工作性的因素影响因素其它单位用水量变动水灰比可配制出不同强度坍落度相同砼集灰比集灰比小混合料流动性大砂率采用最佳含砂率水泥特性水泥品种不同工作性不同集料特性颗粒大、级配好流动性大外加剂加入外加剂可改善混合料流动性时间和温度随时间延长温度升高坍落度减小最佳含砂率与坍落度的关系温度与坍落度之间的关系集料粒径与表面积的关系硬化后混凝土的力学性质抗折强度指标的确定抗折强度的试验条件混凝土的抗压强度抗压强度标准值和强度等级立方体抗压强度(fcu)立方体抗压强度标准值(fcu,k)混凝土强度等...
