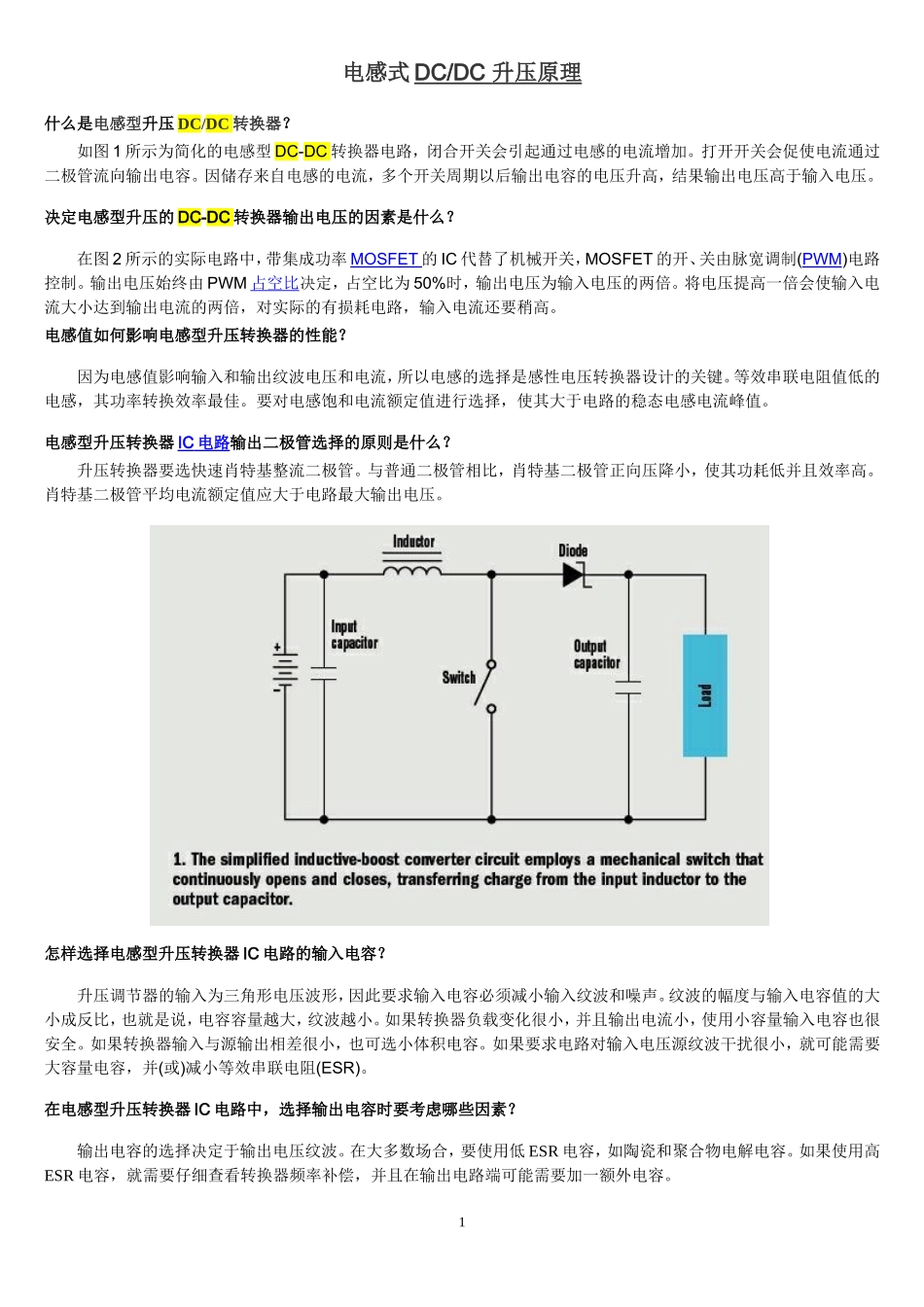

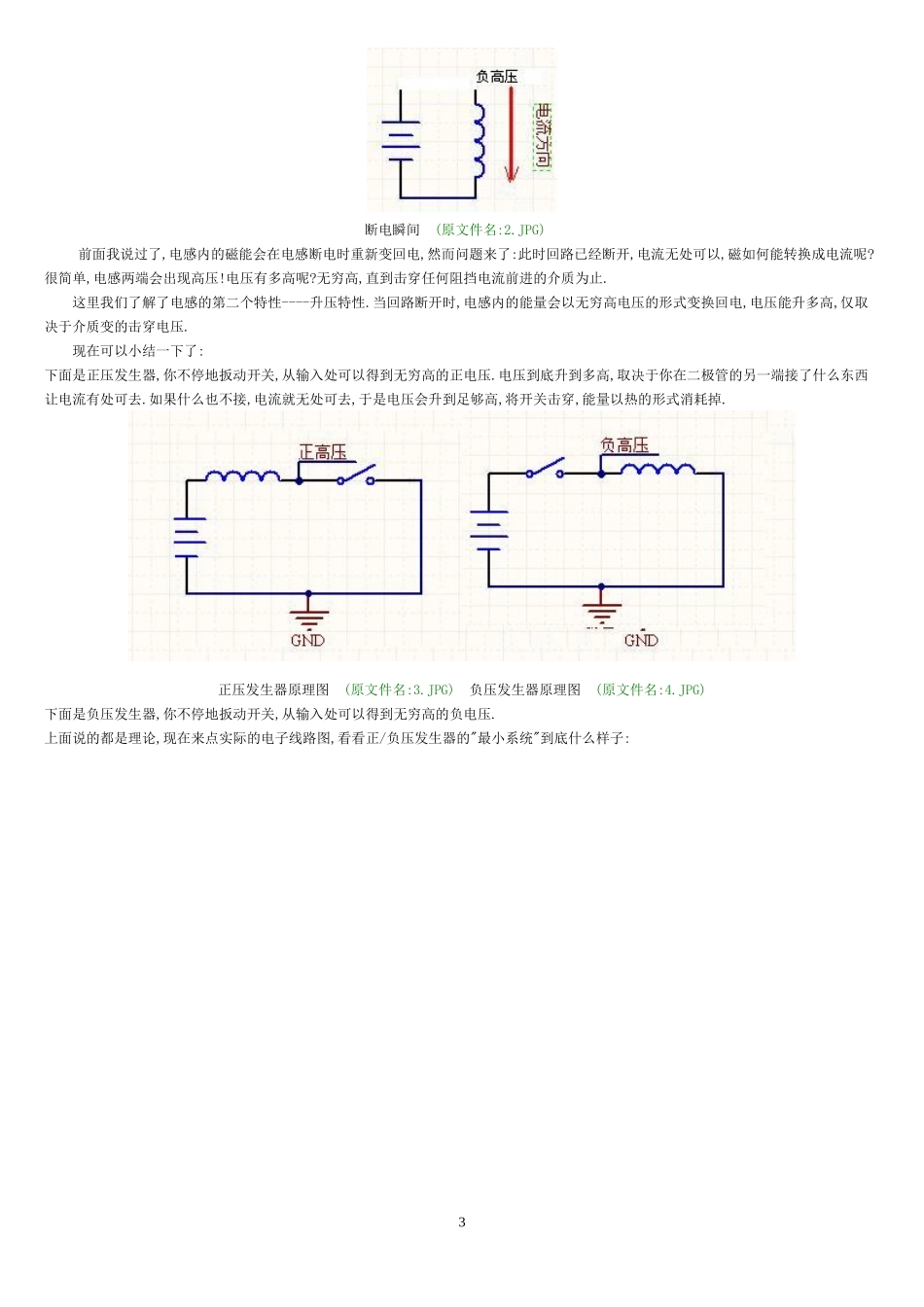

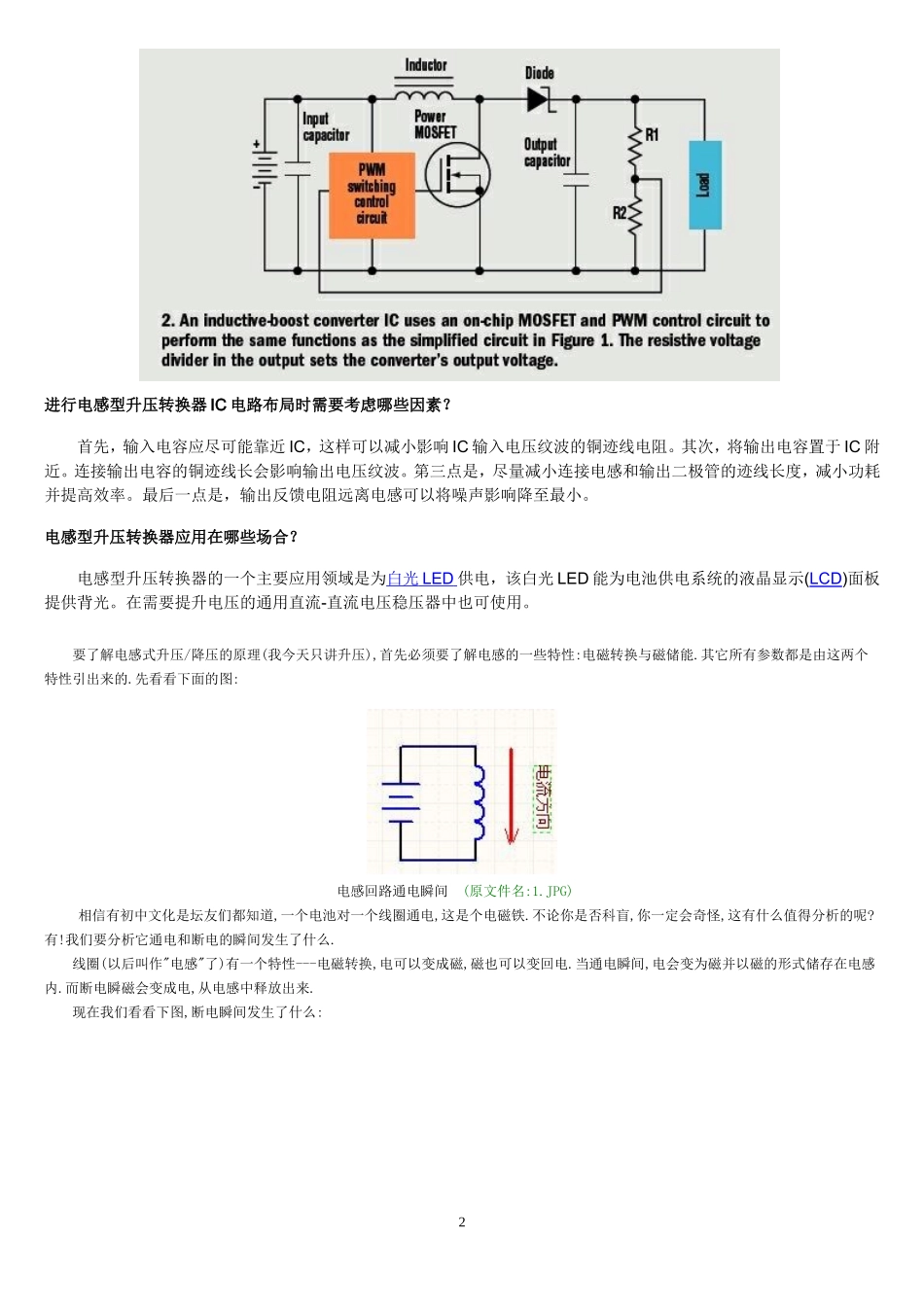

电感式DC/DC升压原理什么是电感型升压DC/DC转换器？如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加。打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。决定电感型升压的DC-DC转换器输出电压的因素是什么？在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。等效串联电阻值低的电感，其功率转换效率最佳。要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值。电感型升压转换器IC电路输出二极管选择的原则是什么？升压转换器要选快速肖特基整流二极管。与普通二极管相比，肖特基二极管正向压降小，使其功耗低并且效率高。肖特基二极管平均电流额定值应大于电路最大输出电压。怎样选择电感型升压转换器IC电路的输入电容？升压调节器的输入为三角形电压波形，因此要求输入电容必须减小输入纹波和噪声。纹波的幅度与输入电容值的大小成反比，也就是说，电容容量越大，纹波越小。如果转换器负载变化很小，并且输出电流小，使用小容量输入电容也很安全。如果转换器输入与源输出相差很小，也可选小体积电容。如果要求电路对输入电压源纹波干扰很小，就可能需要大容量电容，并(或)减小等效串联电阻(ESR)。在电感型升压转换器IC电路中，选择输出电容时要考虑哪些因素？输出电容的选择决定于输出电压纹波。在大多数场合，要使用低ESR电容，如陶瓷和聚合物电解电容。如果使用高ESR电容，就需要仔细查看转换器频率补偿，并且在输出电路端可能需要加一额外电容。1进行电感型升压转换器IC电路布局时需要考虑哪些因素？首先，输入电容应尽可能靠近IC，这样可以减小影响IC输入电压纹波的铜迹线电阻。其次，将输出电容置于IC附近。连接输出电容的铜迹线长会影响输出电压纹波。第三点是，尽量减小连接电感和输出二极管的迹线长度，减小功耗并提高效率。最后一点是，输出反馈电阻远离电感可以将噪声影响降至最小。电感型升压转换器应用在哪些场合？电感型升压转换器的一个主要应用领域是为白光LED供电，该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。在需要提升电压的通用直流-直流电压稳压器中也可使用。要了解电感式升压/降压的原理(我今天只讲升压),首先必须要了解电感的一些特性:电磁转换与磁储能.其它所有参数都是由这两个特性引出来的.先看看下面的图:电感回路通电瞬间(原文件名:1.JPG)相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢?有!我们要分析它通电和断电的瞬间发生了什么.线圈(以后叫作"电感"了)有一个特性---电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为磁并以磁的形式储存在电感内.而断电瞬磁会变成电,从电感中释放出来.现在我们看看下图,断电瞬间发生了什么:2断电瞬间(原文件名:2.JPG)前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢?很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进的介质为止.这里我们了解了电感的第二个特性----升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取决于介质变的击穿电压.现在可以小结一下了:下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉.正压发生器原理图(原文件名:3.JPG)负压发生器原理图(原文件名:4.JPG)下面是负压发生器,你不停地扳动开关,从输...
