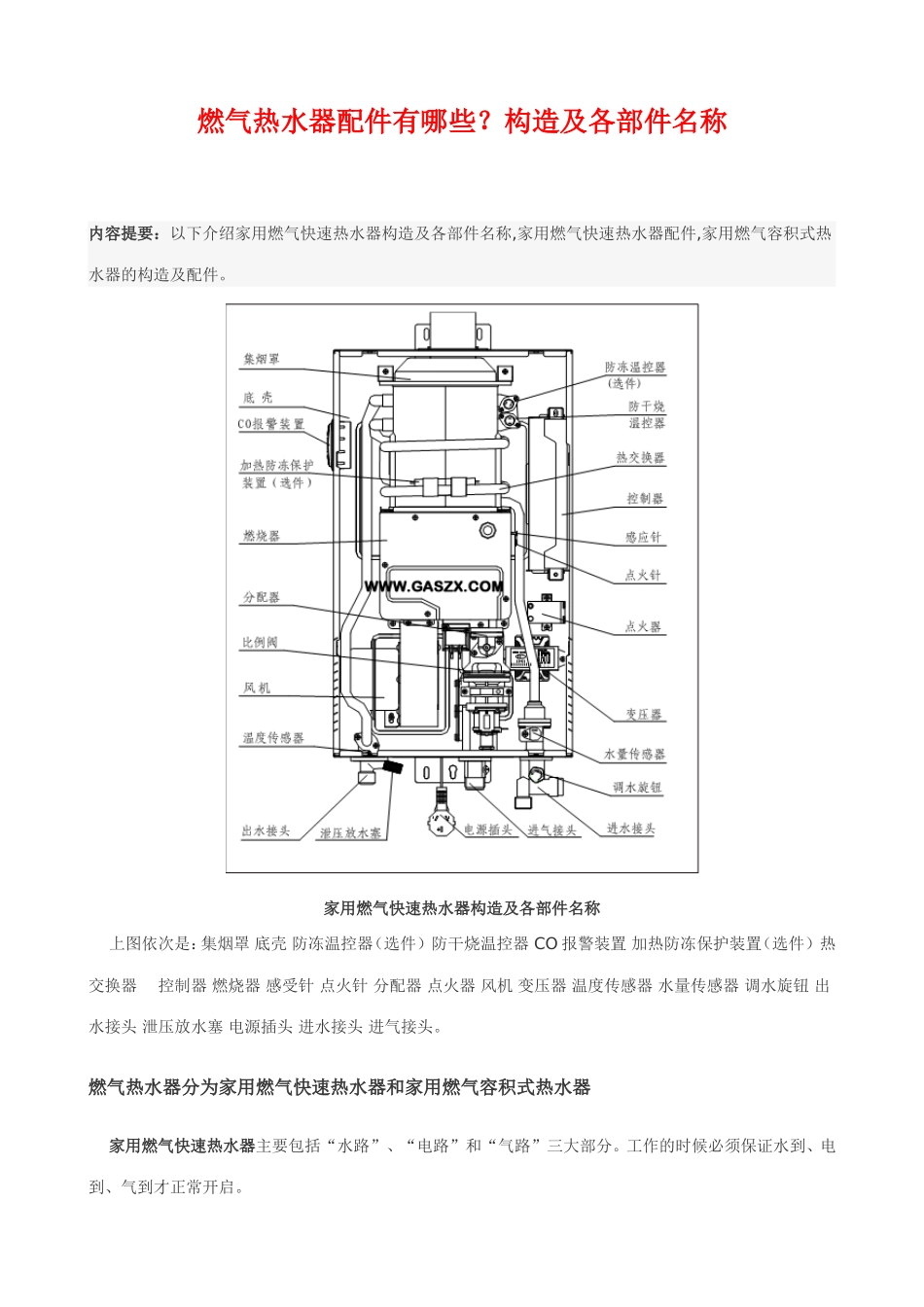

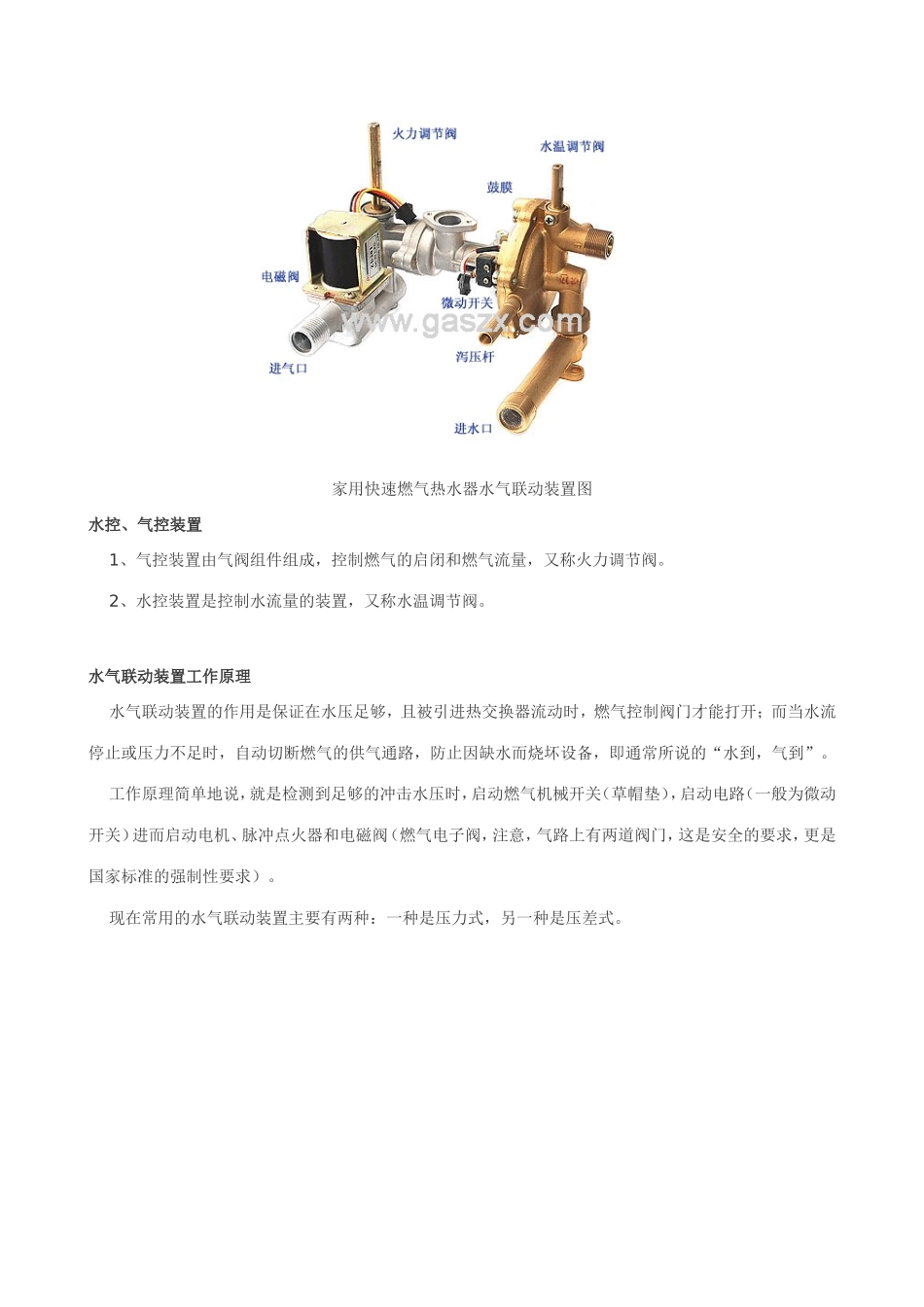

燃气热水器配件有哪些？构造及各部件名称内容提要：以下介绍家用燃气快速热水器构造及各部件名称,家用燃气快速热水器配件,家用燃气容积式热水器的构造及配件。家用燃气快速热水器构造及各部件名称上图依次是：集烟罩底壳防冻温控器（选件）防干烧温控器CO报警装置加热防冻保护装置（选件）热交换器控制器燃烧器感受针点火针分配器点火器风机变压器温度传感器水量传感器调水旋钮出水接头泄压放水塞电源插头进水接头进气接头。燃气热水器分为家用燃气快速热水器和家用燃气容积式热水器家用燃气快速热水器主要包括“水路”、“电路”和“气路”三大部分。工作的时候必须保证水到、电到、气到才正常开启。水路零部件：进水接头、放水阀、水流量阀、水阀总成组件、热交换器、出水接头、花洒、泄压阀。电路零部件：电源线、漏电开关、（水流量阀）、进水温度传感器、主控制器、防干烧安全装置、空气器体过热保护安全装置、出水温度传感器、操作器、比例阀或稳压阀、电磁阀、电机、控制器、脉冲点火器、感应针、点火针、防冻装置。气路零部件：进气接头、（比例阀或稳压阀）、分段阀、喷嘴、调风板、燃烧器、燃烧室、（热交换器）、集烟罩、烟卤座、烟卤、风机壳、风轮、导风板。其它零部件：面板、排烟管（烟道机烟管、强排机烟管、平衡机烟管）家用燃气容积式热水器的构造及配件热水器由内胆、外筒、保温层、燃烧器、自控安全装置等部件组成。配件包括：烟管、排烟罩、冷水进口接头、温度/压力释放阀、进水管、内胆、阳极棒、燃烧器、电磁阀、手动开/关控制、点火燃烧器和主火燃烧器的调压站、恒温器、扰流器、外壳。燃气热水器水气联动装置工作原理（结构图）内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。2、水控装置是控制水流量的装置，又称水温调节阀。水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。压差式水气联动阀既可用于前制式，又可用于后制式。水气联动阀是联接水路和气路的一个重要部件，应选用性能良好的材料作隔水薄膜外，还应从结构上把水路和气路严格分开，这样即使隔水膜破损水也不会进入燃气管道。2、干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。热水器进水管内安装磁钢，打开水阀水流量达到设计值时，磁钢转过感应点，干簧管就闭合，控制电路接通，燃气阀门打开，热水器燃烧。燃气比例阀、燃气稳压阀总成-燃气热水器内容提要：燃气比例阀、...
