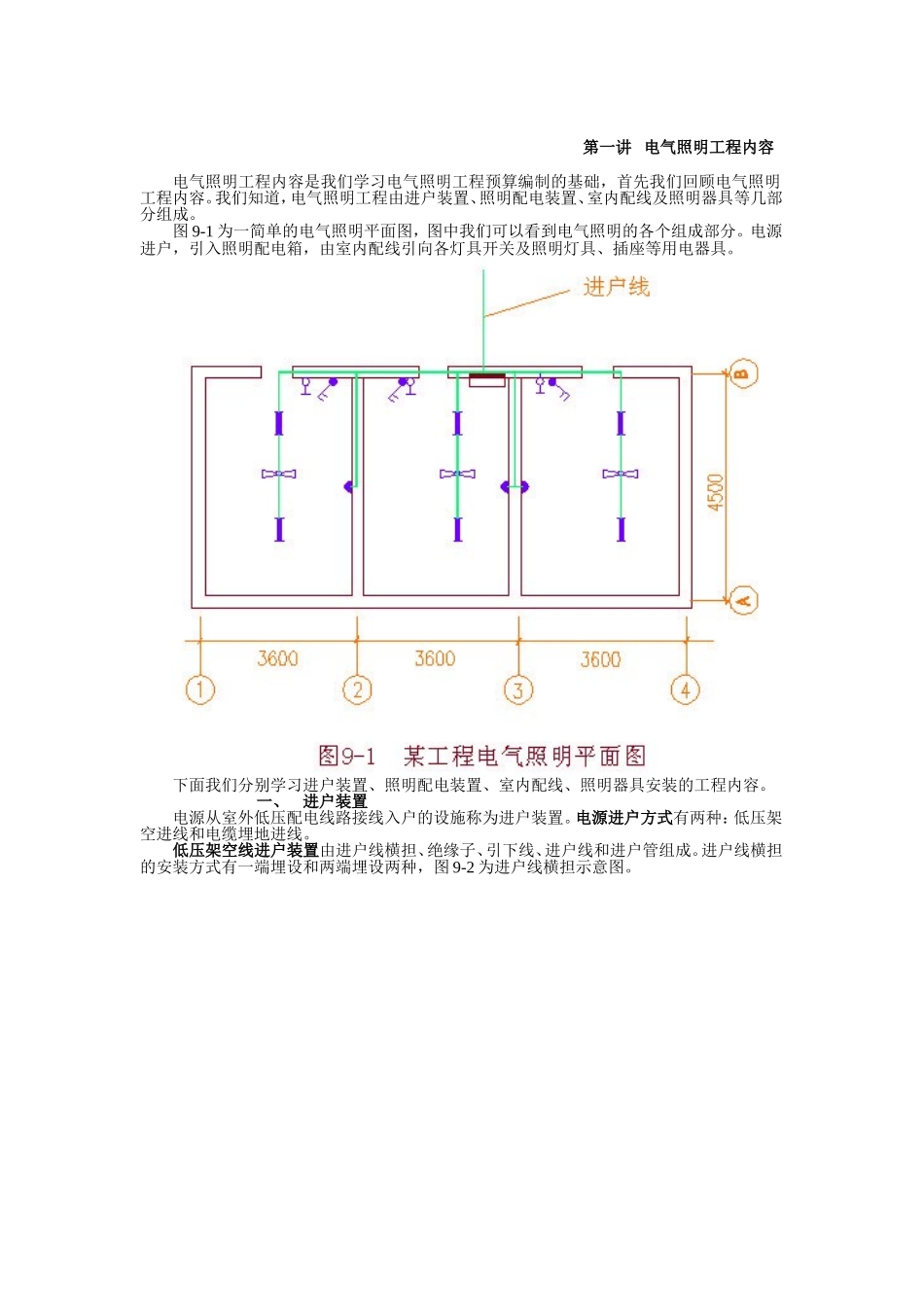

第一讲电气照明工程内容电气照明工程内容是我们学习电气照明工程预算编制的基础，首先我们回顾电气照明工程内容。我们知道，电气照明工程由进户装置、照明配电装置、室内配线及照明器具等几部分组成。图9-1为一简单的电气照明平面图，图中我们可以看到电气照明的各个组成部分。电源进户，引入照明配电箱，由室内配线引向各灯具开关及照明灯具、插座等用电器具。下面我们分别学习进户装置、照明配电装置、室内配线、照明器具安装的工程内容。一、进户装置电源从室外低压配电线路接线入户的设施称为进户装置。电源进户方式有两种：低压架空进线和电缆埋地进线。低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。进户线横担的安装方式有一端埋设和两端埋设两种，图9-2为进户线横担示意图。电缆埋地进线，在照明工程中只考虑低压电缆终端头的制作与安装，其引接电线的安装计入外网工程。二、照明配电装置照明配电装置有配电箱、配电盘、配电板等，其中最常用的是配电箱。照明配电箱是用户用电设备的供电和配电点，是控制室内电源的设施，有工厂定型生产的标准配电箱，有根据照明的不同要求做成非标准的。定型照明配电箱均用铁制，非标准照明配电箱可为铁制或木制。配电箱内设有保护、控制、计量配电装置。如图9-3示，配电箱内设有熔断器、自动空气开关、刀型开关、电度表等。照明配电箱三、室内配线室内配线分明敷和暗敷两种方式。根据线路用途和供电安全要求，配线可分为线管配线、夹板配线、绝缘子配线、槽板配线、线槽配线、铝卡片配线等形式。其中暗管配线因其美观、安全而最为常用。（一）线管配线线管配线包括配管、配线两项工程内容。1、配管配管工程是配管配线工程的重要组成部分。常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。配管的方式有明配和暗配两种方式。（1）明配明配管通常用管卡子固定于砖、混凝土结构上或固定于钢结构支架及钢索上。管子明配施工方便，造价较低，但影响美观，故多用于工业厂房内。（2）暗配暗配管是在土建施工时将管子预埋入墙壁、楼板或天棚内。暗配管施工复杂，造价较高，但使用年限长，不影响建筑美观，广泛应用于工业与民用建筑中。配管工程中，还应注意管子弯曲的规定。为了便于施工穿线，线管应尽量沿最短线路敷设，并减少弯曲。当线管敷设长度超过有关规定时，应在线路中间装设分线盒或接线盒。相关规定在接线盒的工程量计算中讲述。2、管内穿线配管工程完成后，进行线管内穿绝缘导线。线管内穿线总面积不能大于线管截面的40%。（二）其他配线工程除线管配线外，配线方式还有夹板配线、绝缘子配线、槽板配线、线槽配线、塑料护套线明敷设、车间带型母线安装等。其中夹板配线有瓷夹配线和塑料夹板配线。绝缘子配线分鼓形绝缘子配线、针式绝缘子配线、蝶式绝缘子配线。多用于工业建筑中，用钢支架沿屋架、梁、柱、墙或跨屋架、梁、柱配线。钢支架一般为角钢。槽板配线分木槽板配线和塑料槽板配线两种。四、照明器具安装照明器具包括各种灯具、控制开关及小型电器，如风扇、电铃等。1、灯具的分类照明器具种类繁多，按电光源不同，有以下几种：1白炽灯白炽灯价格便宜、安装方便、品种规格多，是使用最为普遍的一种灯具。2荧光灯荧光灯的价格高于白炽灯，但长期运行其总的经济技术指标优于白炽灯，是普遍采用的一种灯具。3高压汞灯广泛用于室外及工业厂房照明。4高压钠灯其光效为高压汞灯的2倍，可在室外照明中取代高压汞灯。5金属卤化物灯该灯具光效高、光色好、寿命长，可用于高照度、高显色性的场所。2、灯具的安装方式灯具的安装有三类，即吊式、吸顶式、壁装式。其中吊式又有线吊式、链吊式、管吊式三种方式；吸顶式又有一般吸顶式、嵌入吸顶式两种方式。由表9-1可知各种安装方式的表示符号。表9-1灯具安装方式3、灯具的组成灯具的组成以常见灯具为准叙述，如图9-4所示。图a所示为吊灯明装、暗装情况。由图可知，明装吊灯由圆木台、吊线盒灯线（花线）...
