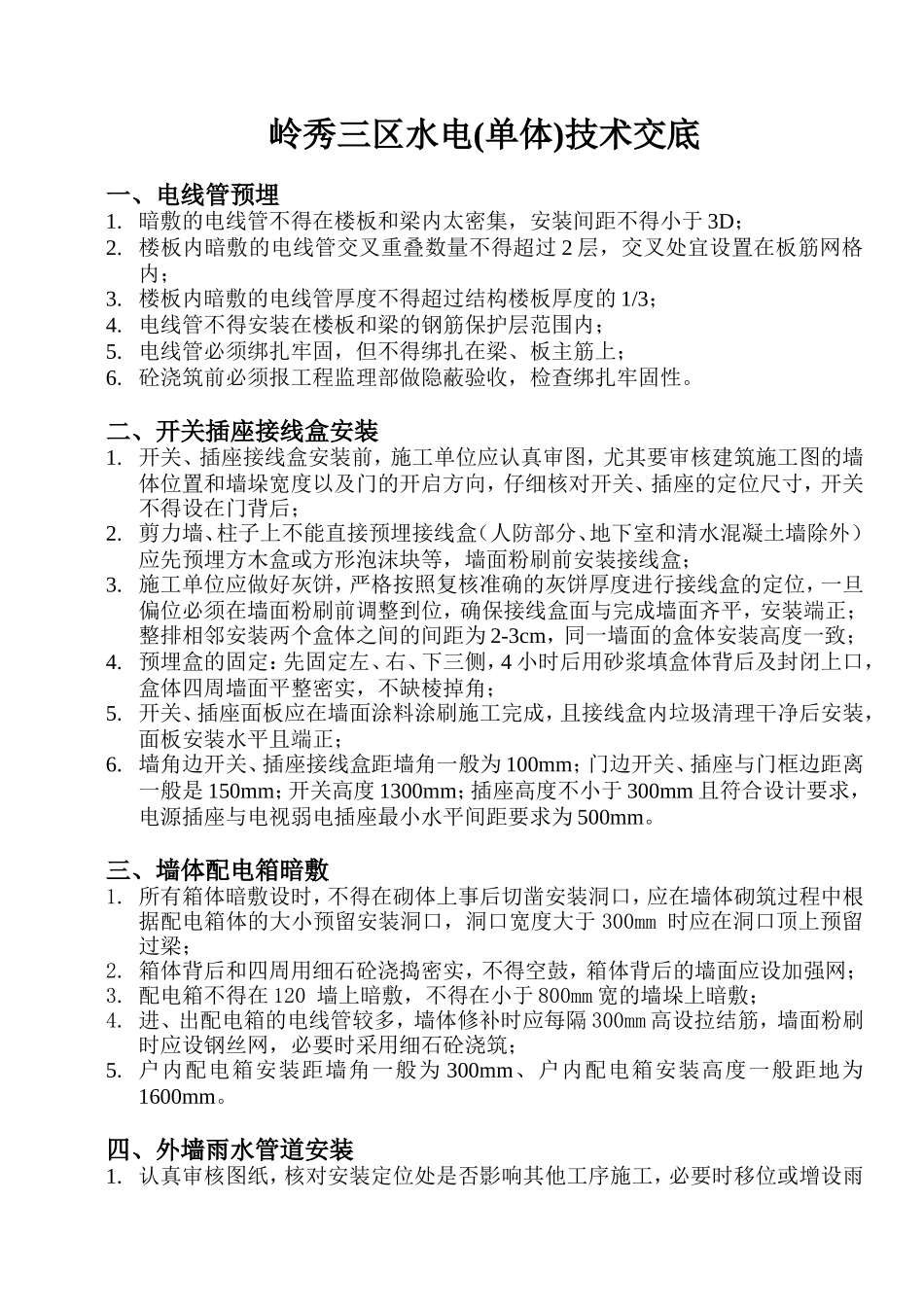

岭秀三区水电(单体)技术交底一、电线管预埋1.暗敷的电线管不得在楼板和梁内太密集，安装间距不得小于3D；2.楼板内暗敷的电线管交叉重叠数量不得超过2层，交叉处宜设置在板筋网格内；3.楼板内暗敷的电线管厚度不得超过结构楼板厚度的1/3；4.电线管不得安装在楼板和梁的钢筋保护层范围内；5.电线管必须绑扎牢固，但不得绑扎在梁、板主筋上；6.砼浇筑前必须报工程监理部做隐蔽验收，检查绑扎牢固性。二、开关插座接线盒安装1.开关、插座接线盒安装前，施工单位应认真审图，尤其要审核建筑施工图的墙体位置和墙垛宽度以及门的开启方向，仔细核对开关、插座的定位尺寸，开关不得设在门背后；2.剪力墙、柱子上不能直接预埋接线盒（人防部分、地下室和清水混凝土墙除外）应先预埋方木盒或方形泡沫块等，墙面粉刷前安装接线盒；3.施工单位应做好灰饼，严格按照复核准确的灰饼厚度进行接线盒的定位，一旦偏位必须在墙面粉刷前调整到位，确保接线盒面与完成墙面齐平，安装端正；整排相邻安装两个盒体之间的间距为2-3cm，同一墙面的盒体安装高度一致；4.预埋盒的固定：先固定左、右、下三侧，4小时后用砂浆填盒体背后及封闭上口，盒体四周墙面平整密实，不缺棱掉角；5.开关、插座面板应在墙面涂料涂刷施工完成，且接线盒内垃圾清理干净后安装，面板安装水平且端正；6.墙角边开关、插座接线盒距墙角一般为100mm；门边开关、插座与门框边距离一般是150mm；开关高度1300mm；插座高度不小于300mm且符合设计要求，电源插座与电视弱电插座最小水平间距要求为500mm。三、墙体配电箱暗敷1.所有箱体暗敷设时，不得在砌体上事后切凿安装洞口，应在墙体砌筑过程中根据配电箱体的大小预留安装洞口，洞口宽度大于300mm时应在洞口顶上预留过梁；2.箱体背后和四周用细石砼浇捣密实，不得空鼓，箱体背后的墙面应设加强网；3.配电箱不得在120墙上暗敷，不得在小于800mm宽的墙垛上暗敷；4.进、出配电箱的电线管较多，墙体修补时应每隔300mm高设拉结筋，墙面粉刷时应设钢丝网，必要时采用细石砼浇筑；5.户内配电箱安装距墙角一般为300mm、户内配电箱安装高度一般距地为1600mm。四、外墙雨水管道安装1.认真审核图纸，核对安装定位处是否影响其他工序施工，必要时移位或增设雨水管；2.施工单位应先挂线，并做安装位置记号；3.雨水管穿越阳台板、空调隔板的，二次补洞时应确保管道垂直，并应用膨胀砼修补，确保不渗漏；4.阳台、露台、设备阳台侧排排水管接入雨水管时不能直接平接，应下降30cm后再接入；5.雨水管道不得生活污水管道相连接，雨水管道不得排至污水检查井；6.空调凝结水管和阳台排水管应单独排放；7.悬吊式雨水管道的敷设坡度不得小于5‰；8.屋面天沟雨水斗、露台和阳台侧排式雨水斗必须在混凝土浇捣前准确预埋到位，且型号应符合设计要求，严禁在屋面天沟、露台、阳台直接埋设排水管道及其配件；9.穿越楼板的雨水管道和排水地漏周边必须涂刷防水油膏，采用膨胀砼做严密封堵，并在楼板面做挡水台；10.外墙雨水立管应安装落水斗，落水斗的连接管应设固定支架固定在承重结构上；11.雨水立管每4m应设伸缩节，高层雨水立管每六层应设消能装置；12.穿外墙装饰线条雨水立管，应在穿线条部位将雨水立管外壁打毛，管道表面涂防水油膏或防水胶后再安装，并在线条面与雨水管交接根部打防水硅胶；13.雨水管道安装后，应做通水试验，确保管道畅通、不渗漏水，施工单位应报工程监理部进行全程旁站。五、排水管安装1.阳台、露台排水管道的安装施工1、核对施工图纸的排水点，核对露台分仓缝位置，核对排水坡向，对不合理的设计及时沟通修正；2、侧排水口（或管道）底部应紧贴结构楼板防水层完成面安装预埋，便于阳台和露台的排水，不得高出楼板防水层；3、（排水管道穿楼板和混凝土翻边应用微膨胀细石砼做严密的防水封堵，穿楼板的排水管应在管道根部做挡水坎，挡水坎向外应有坡度，侧排水口和穿墙连接管道定位前，其外壁周边应涂刷防水油膏；4、侧排水管道不得平接排水立管，应先向下弯300mm后再接排水立管或45度斜接排水立管；5、阳台、露台应安装排水地漏，地漏的型号符合设计要求，不能采用与排水支管同截面的简易排...
