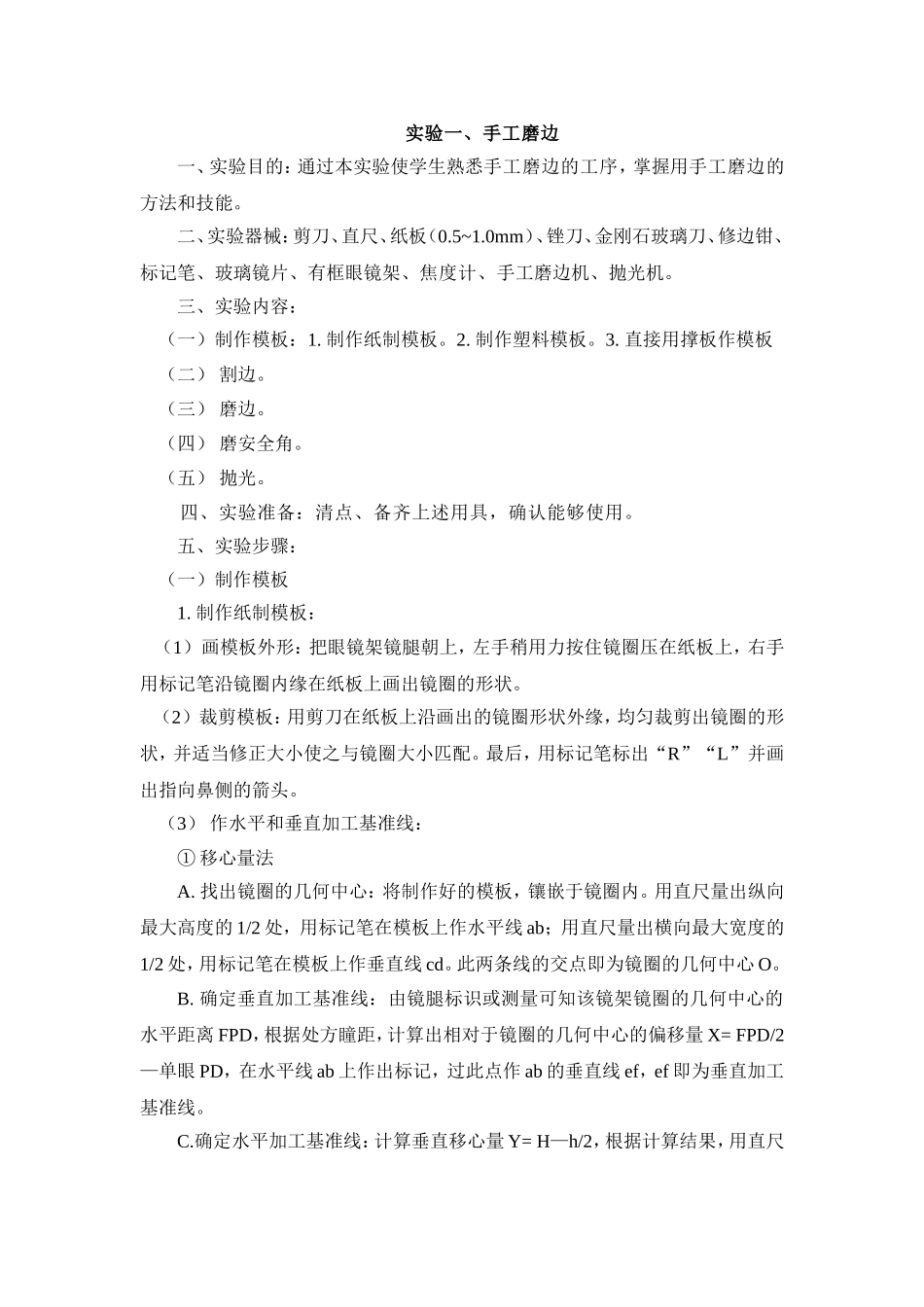

实验一、手工磨边一、实验目的：通过本实验使学生熟悉手工磨边的工序，掌握用手工磨边的方法和技能。二、实验器械：剪刀、直尺、纸板（0.5~1.0mm）、锉刀、金刚石玻璃刀、修边钳、标记笔、玻璃镜片、有框眼镜架、焦度计、手工磨边机、抛光机。三、实验内容：（一）制作模板：1.制作纸制模板。2.制作塑料模板。3.直接用撑板作模板（二）割边。（三）磨边。（四）磨安全角。（五）抛光。四、实验准备：清点、备齐上述用具，确认能够使用。五、实验步骤：（一）制作模板1.制作纸制模板：（1）画模板外形：把眼镜架镜腿朝上，左手稍用力按住镜圈压在纸板上，右手用标记笔沿镜圈内缘在纸板上画出镜圈的形状。（2）裁剪模板：用剪刀在纸板上沿画出的镜圈形状外缘，均匀裁剪出镜圈的形状，并适当修正大小使之与镜圈大小匹配。最后，用标记笔标出“R”“L”并画出指向鼻侧的箭头。（3）作水平和垂直加工基准线：①移心量法A.找出镜圈的几何中心：将制作好的模板，镶嵌于镜圈内。用直尺量出纵向最大高度的1/2处，用标记笔在模板上作水平线ab；用直尺量出横向最大宽度的1/2处，用标记笔在模板上作垂直线cd。此两条线的交点即为镜圈的几何中心O。B.确定垂直加工基准线：由镜腿标识或测量可知该镜架镜圈的几何中心的水平距离FPD，根据处方瞳距，计算出相对于镜圈的几何中心的偏移量X=FPD/2—单眼PD，在水平线ab上作出标记，过此点作ab的垂直线ef，ef即为垂直加工基准线。C.确定水平加工基准线：计算垂直移心量Y=H—h/2，根据计算结果，用直尺在垂直加工基准线ef上量出位于镜圈的几何中心之上Ymm，并作出标记O1，过此点作水平线gh，gh即为水平加工基准线。②测量法：A.确定垂直加工基准线：将制作好的模板，镶嵌于镜圈内。在模板上作任意水平线ab，以鼻架中心为始点用直尺量出单眼瞳距，在水平线ab上做出标记O1ˊ，过O1ˊ作垂直于水平线ab的垂线cd，此线即为垂直加工基准线。B.根据使用目的确定水平加工基准线：a.远用眼镜：用直尺在垂直加工基准线cd上量出位于镜圈的几何中心之上2mm，并作出标记O1，过此点作水平线ef，ef即为水平加工基准线。b.近用眼镜：用直尺在垂直加工基准线cd上量出位于镜圈的几何中心高度，并作出标记O1，过此点作水平线ef，ef即为水平加工基准线。c.对于指定光学中心高度H的配镜处方，则用直尺在垂直加工基准线cd上量出距离镜圈最下缘Hmm，并作出标记O1，过此点作水平线ef，ef即为水平加工基准线。2.直接用撑板作模板：方法同“制作纸制模板”中①移心量法②测量法：（二）割边1.操作步骤：确定加工中心用焦度计给镜片打印光学中心，并用标记笔作水平基准线。根据镜片之左右，依据光学中心偏心量的要求，将模板置于镜片的凹表面，使镜片的光学中心与模板的光学中心标志点重合，若有散光，则应使镜片水平基准线与模板的加工基准线重合。用油水笔沿模板周围画出模板的形状。（2）划边：①将镜片凸表面置于垫有清洁的软性垫的工作台上；左手用拇指和食指捏紧镜片，拇指捏在镜片的凹表面部位，食指捏在镜片的凸表面，其余手指依次配合。②右手拿刀，找到入刀口，让玻璃刀的刀头左侧沿画线外周边，用力使刀刃切入镜面，由左至右顺时针划动；③左手配合右手，以拇指为中心，使镜片逆时针转动。④右手执刀沿画线外周边划完全程。最佳操作时只有一个接口点，划痕细而通亮。划边质量要求：划线细、割痕细、声音脆、无碎屑、形状准、光心准、无擦痕。（3）钳边：①轻击划片切割痕，扩展裂纹深度：左手按住镜面表面，右手握玻璃刀，用刀板轻击划片切割痕的对应面，使切割裂纹向纵深发展。敲击点不能过切割痕内侧以免在镜面上留下击痕点。②钳边：镜片凹表面向上，左手拇指与其余四指相对分布于镜片凹、凸两表面上，中指抵住划痕内边缘控制进钳量，让镜片顺时针转动。右手握修边钳，钳口夹住镜片划痕外边缘，腕部轻轻转动，连续节奏向外用力拽，与此同时向下掰，将多余部分除去，最终形成与模板形状基本相同的粗形坯。钳边的质量要求：钳口不过切割痕线，线内不缺口，不崩边。（三）磨边。1.磨平边：在手动磨边机上磨出与模板完全相同的形状2.磨尖边：按镜架类型要求，磨出110°±10...
