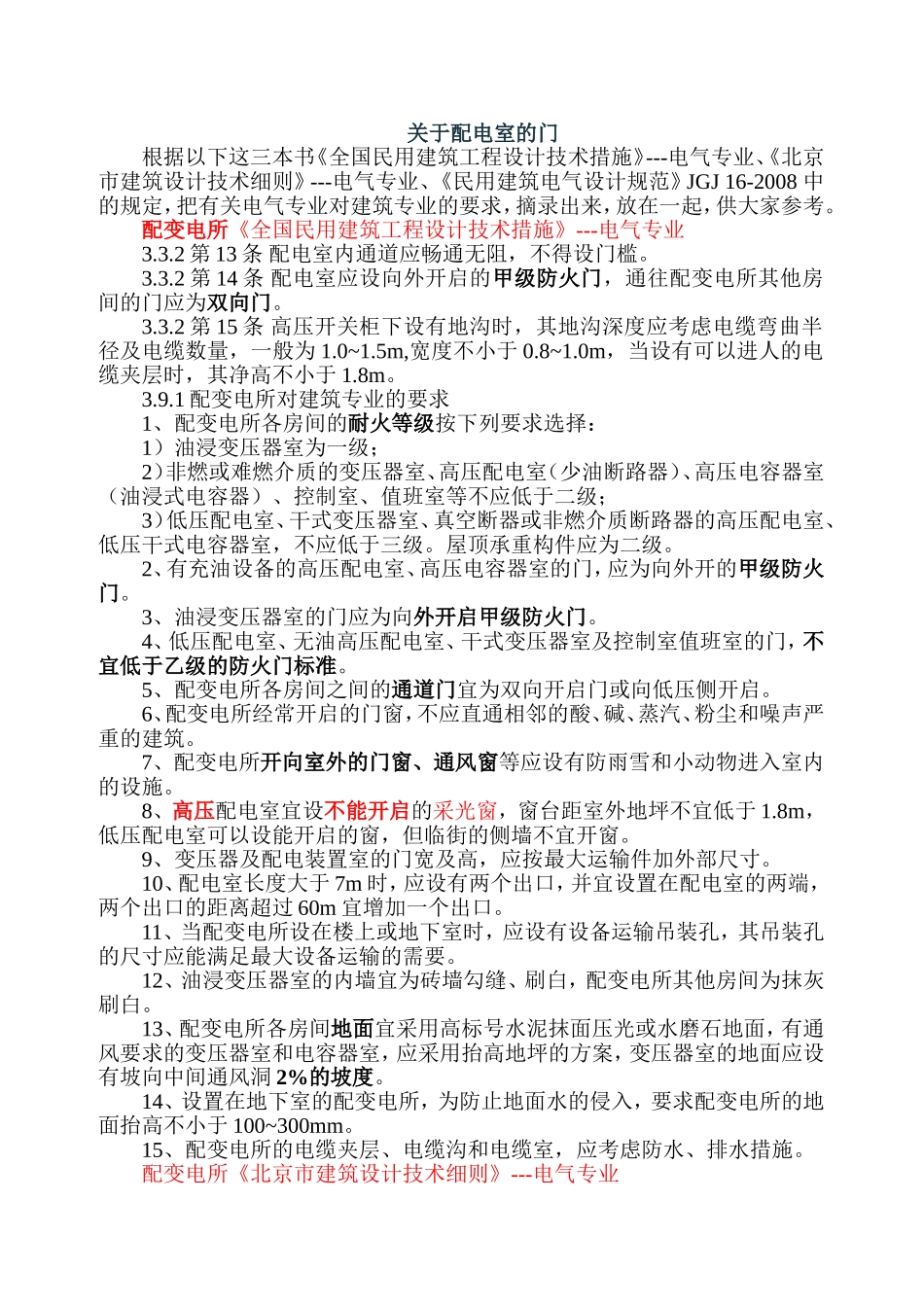

关于配电室的门根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ16-2008中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。3.9.1配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。屋顶承重构件应为二级。2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。3、油浸变压器室的门应为向外开启甲级防火门。4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸。10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。11、当配变电所设在楼上或地下室时，应设有设备运输吊装孔，其吊装孔的尺寸应能满足最大设备运输的需要。12、油浸变压器室的内墙宜为砖墙勾缝、刷白，配变电所其他房间为抹灰刷白。13、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采用抬高地坪的方案，变压器室的地面应设有坡向中间通风洞2%的坡度。14、设置在地下室的配变电所，为防止地面水的侵入，要求配变电所的地面抬高不小于100~300mm。15、配变电所的电缆夹层、电缆沟和电缆室，应考虑防水、排水措施。配变电所《北京市建筑设计技术细则》---电气专业4.2.1第8条配变电所不宜设在火灾危险性大的场所正上方或正下方，当贴邻时其隔墙的耐火等级应为一级；门应为甲级防火门配电间《全国民用建筑工程设计技术措施》---电气专业第6条配电间的门应向外开，不宜低于乙级的防火门标准。配电间的墙壁应是耐火极限不低于1h的非燃烧体。（配电间是指安装楼层配电箱、控制箱、垂直干线、接地线等占用的建筑空间。）弱电间《全国民用建筑工程设计技术措施》---电气专业21.2.2弱电间的位置选择：1、弱电间应与配电间、电梯间、水暖管道间分别设置。2、弱电间应设在便于管理、交通方便的位置，弱电间不宜临贴外墙。3、弱电间的位置应方便各种管线的进出，尽量靠近控制室、机房，位于布线中心。4、兼作综合布线系统楼层交接间时，弱电间距最远信息点的距离应满足水平电缆小于90m的要求。5、根据建筑面积、系统出线的数量、路径等因素，每层设置一个及以上弱电间。每层弱电间应在与上下层对应的位置。21.2.3弱电间对建筑专业的要求：1、弱电间的面积（净空）。1）不进人的弱电间面积不宜小于1.0m（宽）x0.3~0.4m（深）；2）进人的弱电间面积不宜小于1.5mx2m，有三面墙可敷设竖向管线（槽）或安装设备，竖向管线不宜遇到建筑横梁；3）兼作综合布线系统楼层交接间的面积不应小于5m2,兼作综合布线系统设备间的面积不应小于10m2。2、弱电间地坪宜高出本层地坪30mm。3、弱电间的检修门应往外开，门的高度宜与同层其他房间门的高度一致，但不应低于1.85m，宽度不小于0.8m。4、应根据系统设备的需求，采取防静电、...
