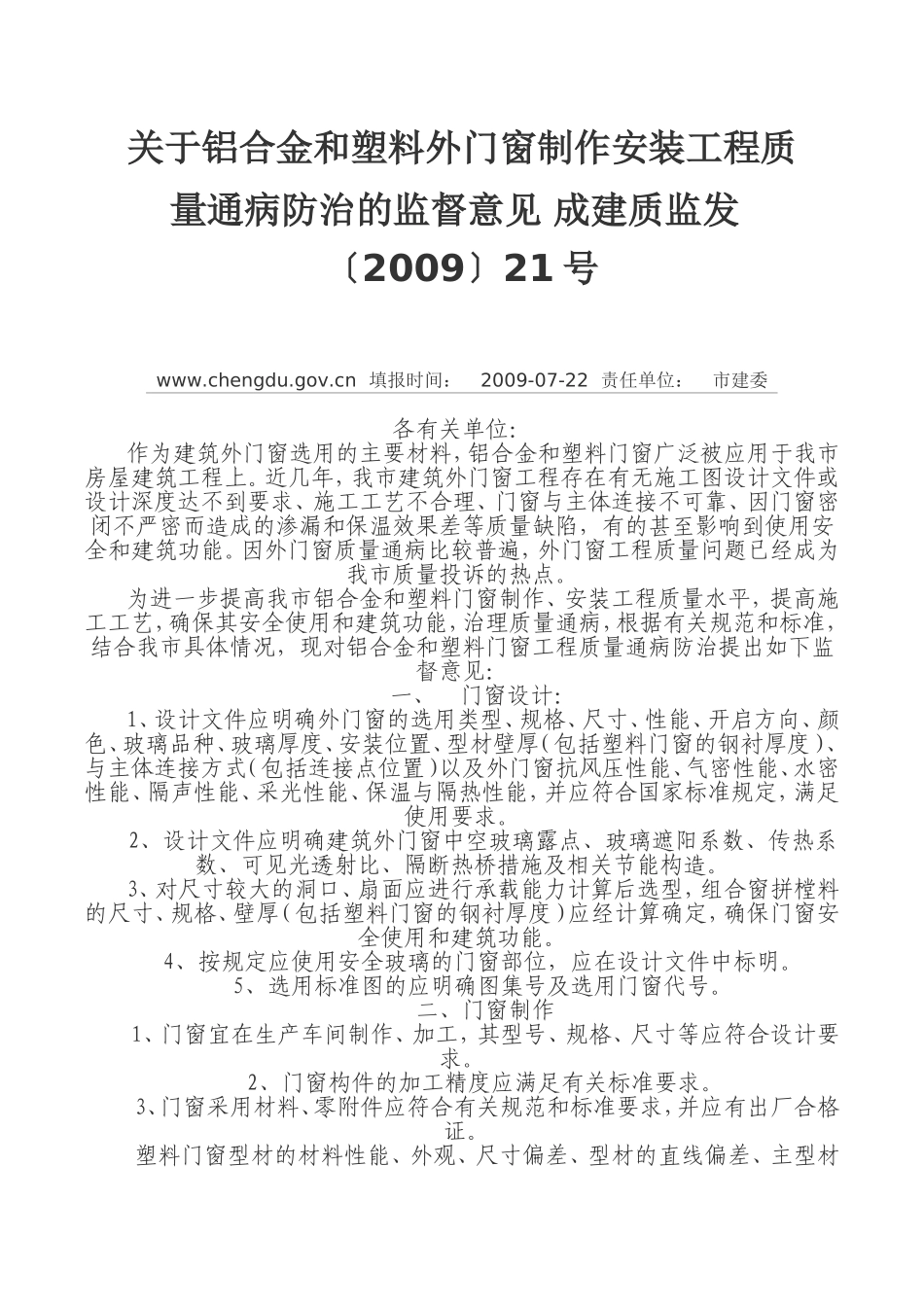

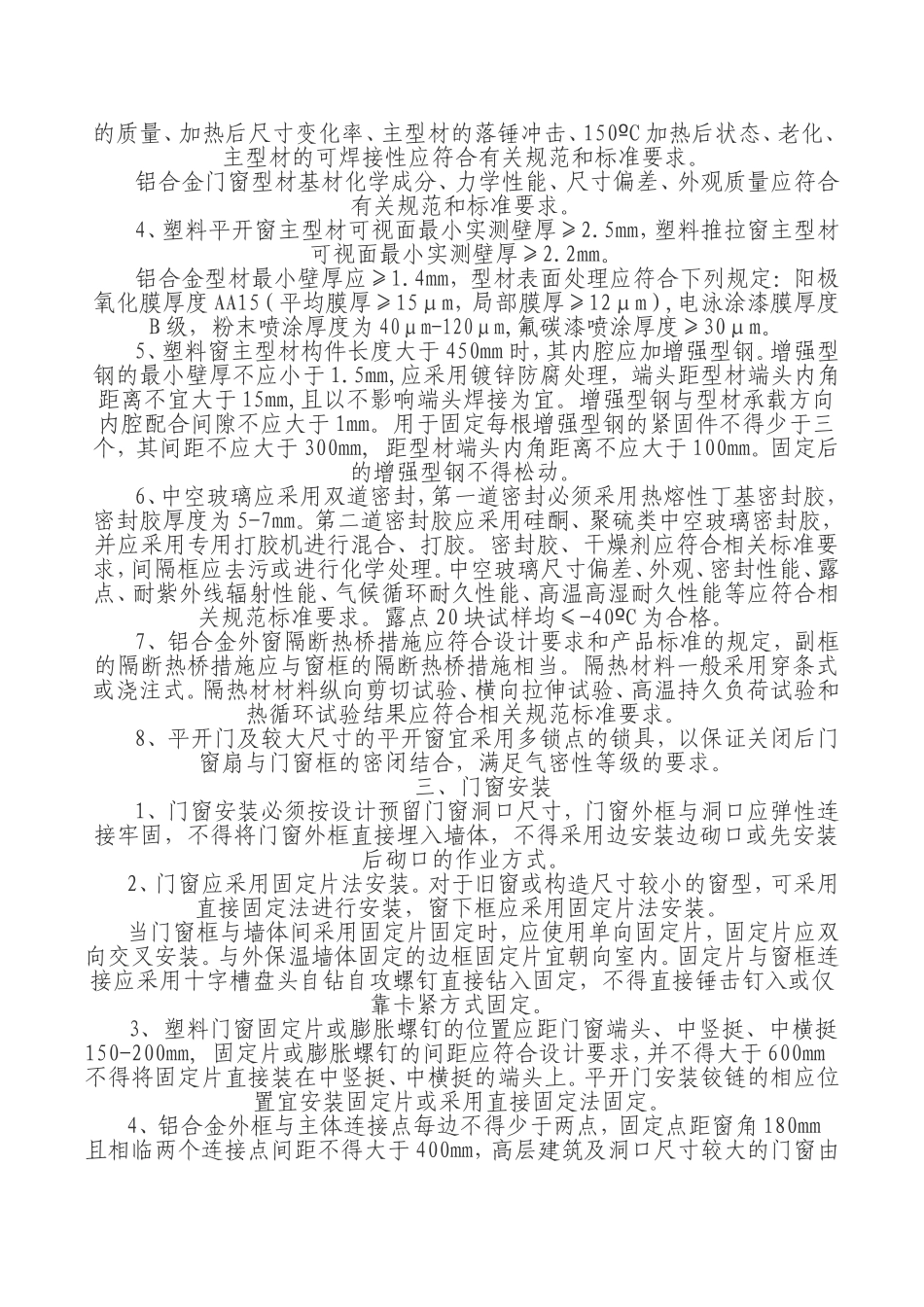

关于铝合金和塑料外门窗制作安装工程质量通病防治的监督意见成建质监发〔2009〕21号www.chengdu.gov.cn填报时间：2009-07-22责任单位：市建委各有关单位：作为建筑外门窗选用的主要材料，铝合金和塑料门窗广泛被应用于我市房屋建筑工程上。近几年，我市建筑外门窗工程存在有无施工图设计文件或设计深度达不到要求、施工工艺不合理、门窗与主体连接不可靠、因门窗密闭不严密而造成的渗漏和保温效果差等质量缺陷，有的甚至影响到使用安全和建筑功能。因外门窗质量通病比较普遍，外门窗工程质量问题已经成为我市质量投诉的热点。为进一步提高我市铝合金和塑料门窗制作、安装工程质量水平，提高施工工艺，确保其安全使用和建筑功能，治理质量通病，根据有关规范和标准，结合我市具体情况，现对铝合金和塑料门窗工程质量通病防治提出如下监督意见：一、门窗设计：1、设计文件应明确外门窗的选用类型、规格、尺寸、性能、开启方向、颜色、玻璃品种、玻璃厚度、安装位置、型材壁厚（包括塑料门窗的钢衬厚度）、与主体连接方式（包括连接点位置）以及外门窗抗风压性能、气密性能、水密性能、隔声性能、采光性能、保温与隔热性能，并应符合国家标准规定，满足使用要求。2、设计文件应明确建筑外门窗中空玻璃露点、玻璃遮阳系数、传热系数、可见光透射比、隔断热桥措施及相关节能构造。3、对尺寸较大的洞口、扇面应进行承载能力计算后选型，组合窗拼樘料的尺寸、规格、壁厚（包括塑料门窗的钢衬厚度）应经计算确定，确保门窗安全使用和建筑功能。4、按规定应使用安全玻璃的门窗部位，应在设计文件中标明。5、选用标准图的应明确图集号及选用门窗代号。二、门窗制作1、门窗宜在生产车间制作、加工，其型号、规格、尺寸等应符合设计要求。2、门窗构件的加工精度应满足有关标准要求。3、门窗采用材料、零附件应符合有关规范和标准要求，并应有出厂合格证。塑料门窗型材的材料性能、外观、尺寸偏差、型材的直线偏差、主型材的质量、加热后尺寸变化率、主型材的落锤冲击、150ºC加热后状态、老化、主型材的可焊接性应符合有关规范和标准要求。铝合金门窗型材基材化学成分、力学性能、尺寸偏差、外观质量应符合有关规范和标准要求。4、塑料平开窗主型材可视面最小实测壁厚≥2.5mm，塑料推拉窗主型材可视面最小实测壁厚≥2.2mm。铝合金型材最小壁厚应≥1.4mm，型材表面处理应符合下列规定：阳极氧化膜厚度AA15（平均膜厚≥15μm，局部膜厚≥12μm）,电泳涂漆膜厚度B级，粉末喷涂厚度为40μm-120μm,氟碳漆喷涂厚度≥30μm。5、塑料窗主型材构件长度大于450mm时，其内腔应加增强型钢。增强型钢的最小壁厚不应小于1.5mm,应采用镀锌防腐处理，端头距型材端头内角距离不宜大于15mm,且以不影响端头焊接为宜。增强型钢与型材承载方向内腔配合间隙不应大于1mm。用于固定每根增强型钢的紧固件不得少于三个，其间距不应大于300mm,距型材端头内角距离不应大于100mm。固定后的增强型钢不得松动。6、中空玻璃应采用双道密封，第一道密封必须采用热熔性丁基密封胶，密封胶厚度为5-7mm。第二道密封胶应采用硅酮、聚硫类中空玻璃密封胶，并应采用专用打胶机进行混合、打胶。密封胶、干燥剂应符合相关标准要求，间隔框应去污或进行化学处理。中空玻璃尺寸偏差、外观、密封性能、露点、耐紫外线辐射性能、气候循环耐久性能、高温高湿耐久性能等应符合相关规范标准要求。露点20块试样均≤-40ºC为合格。7、铝合金外窗隔断热桥措施应符合设计要求和产品标准的规定，副框的隔断热桥措施应与窗框的隔断热桥措施相当。隔热材料一般采用穿条式或浇注式。隔热材材料纵向剪切试验、横向拉伸试验、高温持久负荷试验和热循环试验结果应符合相关规范标准要求。8、平开门及较大尺寸的平开窗宜采用多锁点的锁具，以保证关闭后门窗扇与门窗框的密闭结合，满足气密性等级的要求。三、门窗安装1、门窗安装必须按设计预留门窗洞口尺寸，门窗外框与洞口应弹性连接牢固，不得将门窗外框直接埋入墙体，不得采用边安装边砌口或先安装后砌口的作业方式。2、门窗应采用固定片法安装。对于旧窗或构造尺寸较小的窗型，可采用直接固定法进行安装...
