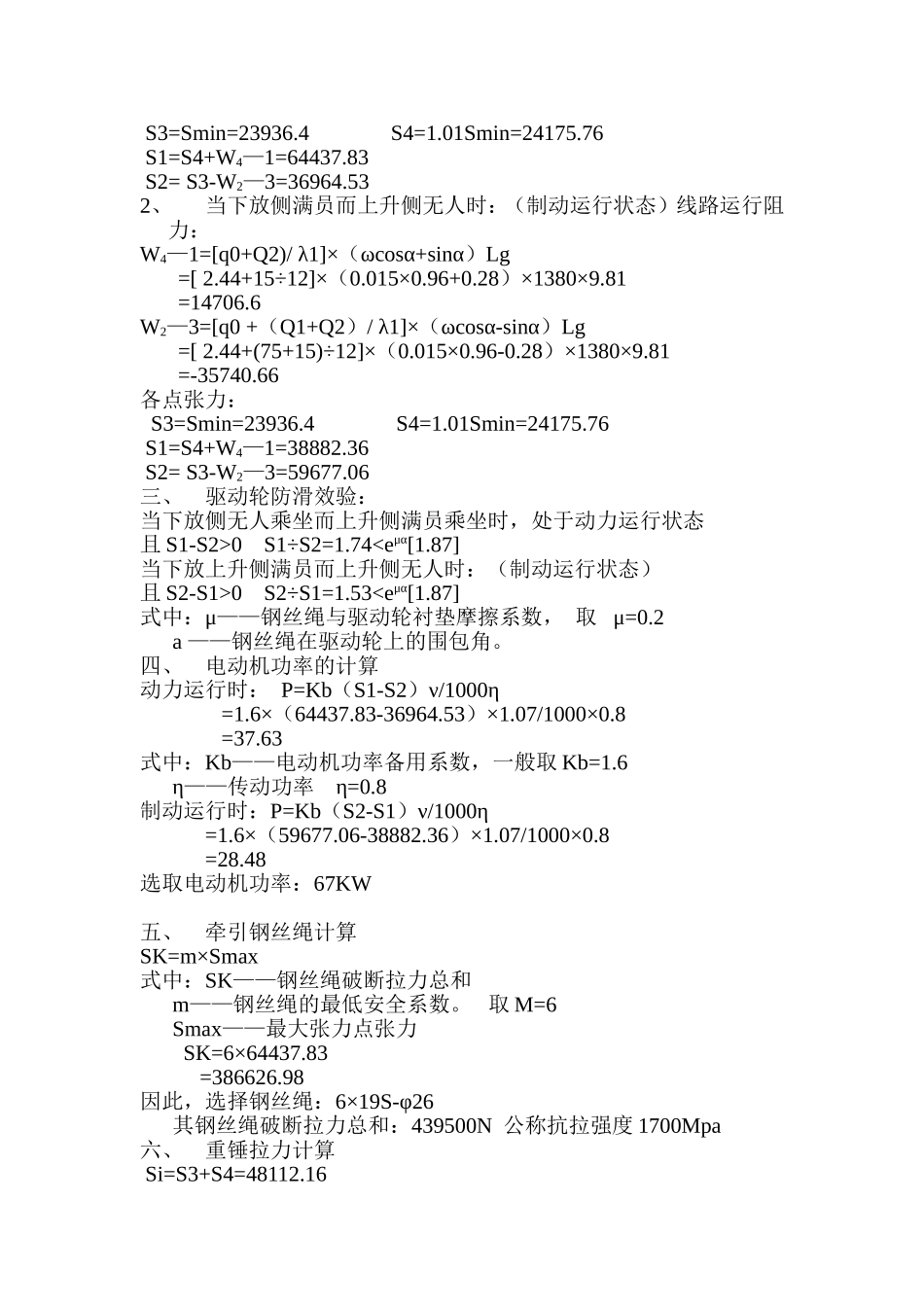

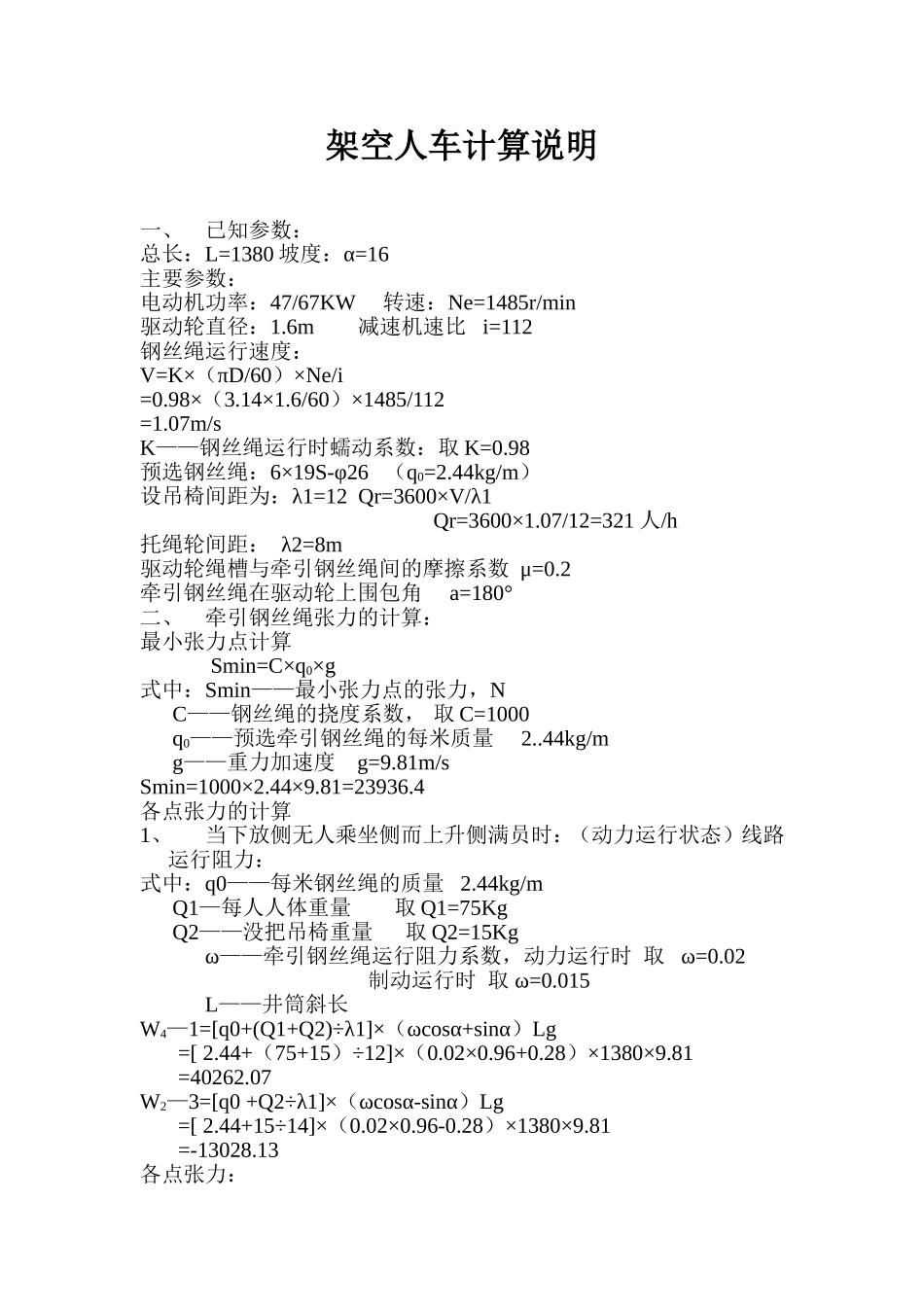

架空人车计算说明一、已知参数：总长：L=1380坡度：α=16主要参数：电动机功率：47/67KW转速：Ne=1485r/min驱动轮直径：1.6m减速机速比i=112钢丝绳运行速度：V=K×（πD/60）×Ne/i=0.98×（3.14×1.6/60）×1485/112=1.07m/sK——钢丝绳运行时蠕动系数：取K=0.98预选钢丝绳：6×19S-φ26（q0=2.44kg/m）设吊椅间距为：λ1=12Qr=3600×V/λ1Qr=3600×1.07/12=321人/h托绳轮间距：λ2=8m驱动轮绳槽与牵引钢丝绳间的摩擦系数μ=0.2牵引钢丝绳在驱动轮上围包角a=180°二、牵引钢丝绳张力的计算：最小张力点计算Smin=C×q0×g式中：Smin——最小张力点的张力，NC——钢丝绳的挠度系数，取C=1000q0——预选牵引钢丝绳的每米质量2..44kg/mg——重力加速度g=9.81m/sSmin=1000×2.44×9.81=23936.4各点张力的计算1、当下放侧无人乘坐侧而上升侧满员时：（动力运行状态）线路运行阻力：式中：q0——每米钢丝绳的质量2.44kg/mQ1—每人人体重量取Q1=75KgQ2——没把吊椅重量取Q2=15Kgω——牵引钢丝绳运行阻力系数，动力运行时取ω=0.02制动运行时取ω=0.015L——井筒斜长W4—1=[q0+(Q1+Q2)÷λ1]×（ωcosα+sinα）Lg=[2.44+（75+15）÷12]×（0.02×0.96+0.28）×1380×9.81=40262.07W2—3=[q0+Q2÷λ1]×（ωcosα-sinα）Lg=[2.44+15÷14]×（0.02×0.96-0.28）×1380×9.81=-13028.13各点张力：S3=Smin=23936.4S4=1.01Smin=24175.76S1=S4+W4—1=64437.83S2=S3-W2—3=36964.532、当下放侧满员而上升侧无人时：（制动运行状态）线路运行阻力：W4—1=[q0+Q2)/λ1]×（ωcosα+sinα）Lg=[2.44+15÷12]×（0.015×0.96+0.28）×1380×9.81=14706.6W2—3=[q0+（Q1+Q2）/λ1]×（ωcosα-sinα）Lg=[2.44+(75+15)÷12]×（0.015×0.96-0.28）×1380×9.81=-35740.66各点张力：S3=Smin=23936.4S4=1.01Smin=24175.76S1=S4+W4—1=38882.36S2=S3-W2—3=59677.06三、驱动轮防滑效验：当下放侧无人乘坐而上升侧满员乘坐时，处于动力运行状态且S1-S2>0S1÷S2=1.740S2÷S1=1.53
