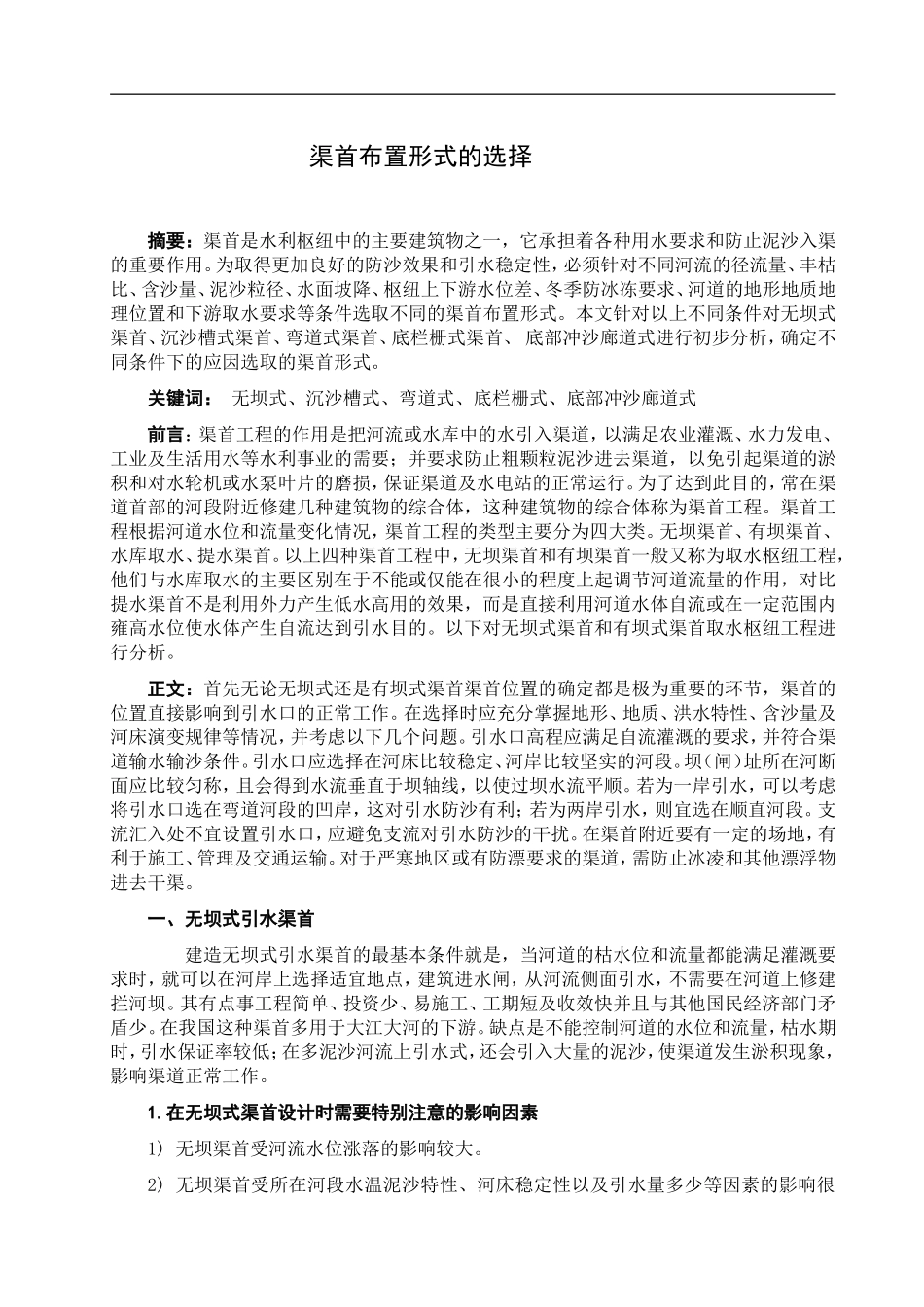

渠首布置形式的选择摘要:渠首是水利枢纽中的主要建筑物之一,它承担着各种用水要求和防止泥沙入渠的重要作用。为取得更加良好的防沙效果和引水稳定性,必须针对不同河流的径流量、丰枯比、含沙量、泥沙粒径、水面坡降、枢纽上下游水位差、冬季防冰冻要求、河道的地形地质地理位置和下游取水要求等条件选取不同的渠首布置形式。本文针对以上不同条件对无坝式渠首、沉沙槽式渠首、弯道式渠首、底栏栅式渠首、底部冲沙廊道式进行初步分析,确定不同条件下的应因选取的渠首形式。关键词:无坝式、沉沙槽式、弯道式、底栏栅式、底部冲沙廊道式前言:渠首工程的作用是把河流或水库中的水引入渠道,以满足农业灌溉、水力发电、工业及生活用水等水利事业的需要;并要求防止粗颗粒泥沙进去渠道,以免引起渠道的淤积和对水轮机或水泵叶片的磨损,保证渠道及水电站的正常运行。为了达到此目的,常在渠道首部的河段附近修建几种建筑物的综合体,这种建筑物的综合体称为渠首工程。渠首工程根据河道水位和流量变化情况,渠首工程的类型主要分为四大类。无坝渠首、有坝渠首、水库取水、提水渠首。以上四种渠首工程中,无坝渠首和有坝渠首一般又称为取水枢纽工程,他们与水库取水的主要区别在于不能或仅能在很小的程度上起调节河道流量的作用,对比提水渠首不是利用外力产生低水高用的效果,而是直接利用河道水体自流或在一定范围内雍高水位使水体产生自流达到引水目的。以下对无坝式渠首和有坝式渠首取水枢纽工程进行分析。正文:首先无论无坝式还是有坝式渠首渠首位置的确定都是极为重要的环节,渠首的位置直接影响到引水口的正常工作。在选择时应充分掌握地形、地质、洪水特性、含沙量及河床演变规律等情况,并考虑以下几个问题。引水口高程应满足自流灌溉的要求,并符合渠道输水输沙条件。引水口应选择在河床比较稳定、河岸比较坚实的河段。坝(闸)址所在河断面应比较匀称,且会得到水流垂直于坝轴线,以使过坝水流平顺。若为一岸引水,可以考虑将引水口选在弯道河段的凹岸,这对引水防沙有利;若为两岸引水,则宜选在顺直河段。支流汇入处不宜设置引水口,应避免支流对引水防沙的干扰。在渠首附近要有一定的场地,有利于施工、管理及交通运输。对于严寒地区或有防漂要求的渠道,需防止冰凌和其他漂浮物进去干渠。一、无坝式引水渠首建造无坝式引水渠首的最基本条件就是,当河道的枯水位和流量都能满足灌溉要求时,就可以在河岸上选择适宜地点,建筑进水闸,从河流侧面引水,不需要在河道上修建拦河坝。其有点事工程简单、投资少、易施工、工期短及收效快并且与其他国民经济部门矛盾少。在我国这种渠首多用于大江大河的下游。缺点是不能控制河道的水位和流量,枯水期时,引水保证率较低;在多泥沙河流上引水式,还会引入大量的泥沙,使渠道发生淤积现象,影响渠道正常工作。1.在无坝式渠首设计时需要特别注意的影响因素1)无坝渠首受河流水位涨落的影响较大。2)无坝渠首受所在河段水温泥沙特性、河床稳定性以及引水量多少等因素的影响很大。尤其是当河床不稳定、主流摆动不定时,影响更大。3)当从河流侧面引水式,由于水流急转,产生强烈的横向环流,以致取水口的上唇受到泥沙淤积,而下唇受到水流冲刷。4)当引水比增大时,进沙比也随之增大。正常状况下无坝式取水比宜小于50%,多泥沙河流引水比应小于30%。5)当渠首健在寒冷地区是,若河流漂有大量的浮冰,对引水是不利的,应当采取措施,将浮冰顺利的排走。2.无坝式渠首的位置选择针对以上影响因素无坝式渠首的位置应设置在河岸坚固、可利用弯道环流原理的河道弯道的凹岸,有分叉的河段和直段河道都不利于布置无坝式渠首。为防止泥沙入渠保证进水口在横向环流以充分形成,渠首位置应设置在弯道顶点以下水深最大。单宽流量最大、环流作用最强点。这一点位置可通过下面公式初定。41RLmBBm------------系数,一般经试验确定子啊0.8-1.0时入渠沙量最小B------------河道水面宽R-------------河道中心线半径为减小泥沙入渠引水角一般取30°-60°3.无坝式渠首的渠首形式无坝渠首的布置形式,可分为一首制渠首和多首制渠首两类。每种类型的布置...
