钻孔灌注桩超声波检测VIP免费

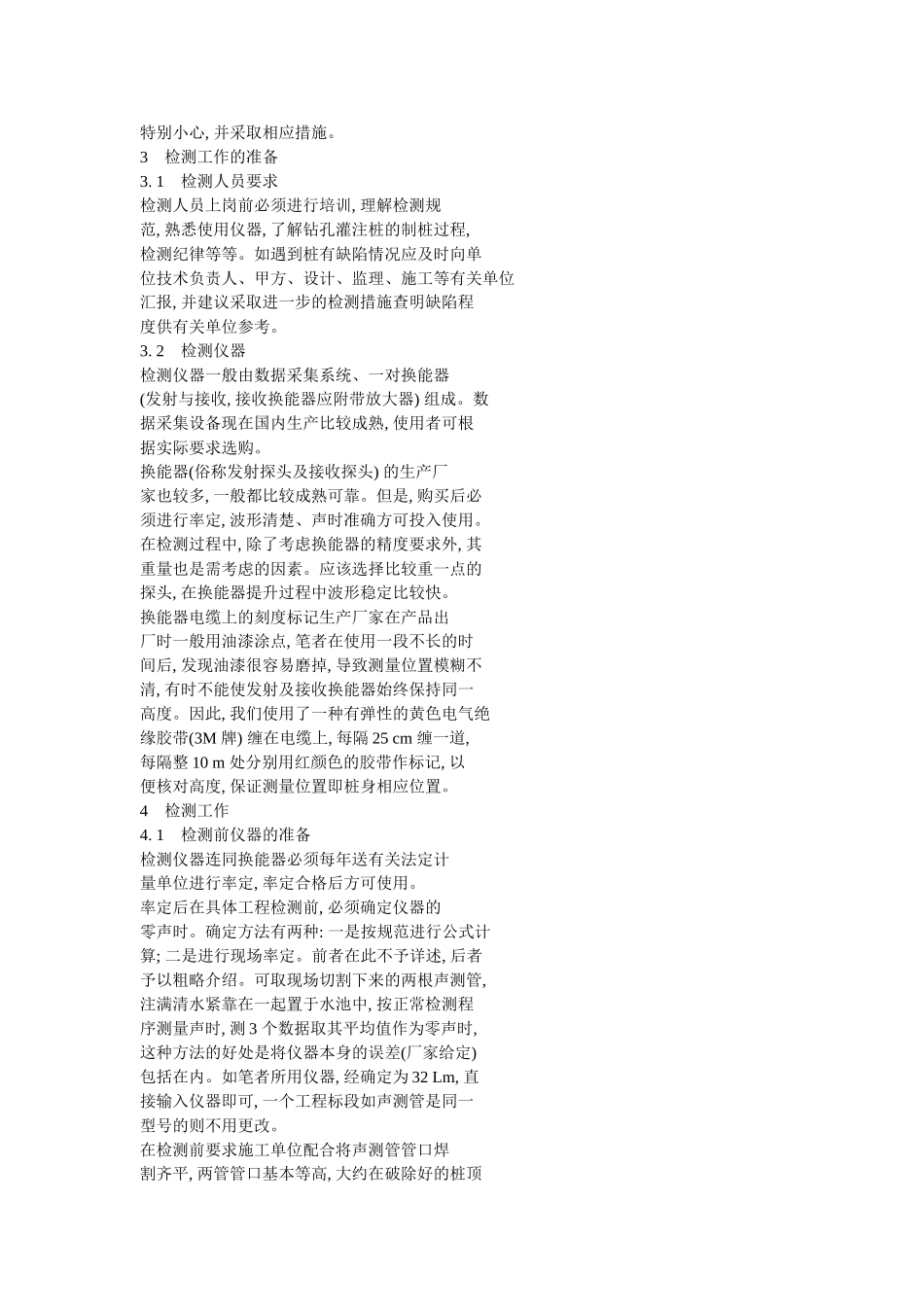

钻孔灌注桩超声波检测工作经验钻孔灌注桩成桩后的质量检测规范有低应变检测、高应变检测、静载荷试验以及超声波检测。前三者在工程实践中已有丰富的经验,并为工程技术人员所熟知。1钻孔灌注桩超声波检测简介根据规范与桩直径要求,在钻孔灌注桩中预埋若干根互相平行的超声波检测导管,检测前先将导管注满清水,再将发射探头和接收探头分别放入两根导管底端,发射探头和接收探头在同一高度。超声波检测仪产生重复的电脉冲激励发射探头(发射换能器),发射探头将电脉冲能量转化为机械振动能量,接收探头将机械振动能量转化为电振动能量。发射探头发出的超声波经耦合而进入混凝土,在混凝土中传播后为接收探头接收并转换成电信号传送至接收仪,经过放大后显示在波屏上,可以测读传播声时和首波波幅。将两探头以某等量(如25cm)的移动步距同时向上逐步提升直至桩顶,并测读声时和首波波幅。根据两根导管的距离可计算出混凝土的声速,进而得到声速及波幅与桩身深度的关系曲线,通过曲线可判断桩身混凝土均匀性,缺陷部位及缺陷性质。检测工作依据的行业标准有地质矿产部及建设部颁布的《基桩低应变动力检测规程》JGJ.T93—95、铁道部《铁路工程基桩无损检测规程》TB10218—99;上海市标准有《钻孔灌注桩动力测试技术规程》DGJ08—218—96;还有其他部委的标准,但内容基本一致。笔者工作中以地矿部与上海市两个标准为依据。2测前准备工作准备工作由钻孔灌注桩的施工单位负责。2.1声测管的埋设根数声测管埋设时,必须保证各声测管之间互相平行,探头能在管内顺利畅通的提升或下降,埋设根数根据设计及有关规范进行。在共和新路高架工程中,桩的直径除少数几根外均为800mm,按照规范埋设2根即可,但有时设计则要求埋设3根。从实际经验上看,3根声测管之间不容易保证互相平行,测管距离小,从而引起较大误差。另外,由于声场没有覆盖桩心,测试结果有时并不能真实反应桩身实际质量。2.2声测管的绑扎与埋设声测管一般与钢筋笼上的主筋绑扎在一起。检测实践中,发现主要有以下几种常见问题。(1)有的施工人员用电焊方式把二者焊牢,如果声测管管壁薄容易导致声测管焊透,管内出现凸起。换能器要么放不到底,要么往下放时凭借重力落下去却不能顺利拉起来。建议每隔3m用粗铅丝绑扎一道,管口接头处与主筋点焊。(2)共和新路高架工程的钻孔灌注桩一般桩长在50m以上。声测管一般用铸铁管,市场上的产品为一根9m,而一根桩的声测管必须由6根或更多的9m声测管接起来。管与管的接头部位如果焊接太透,或者管壁太薄,使导管内部凸起,也会引起换能器下放时凭借重力,上来却不能拉起来的情况发生。(3)导管底部必须应用钢板或者用套管封住,但有的施工人员图省事将底部砸扁焊一道,这样也极有可能导致换能器提不起来。(4)认为声测管是测量深度的,不大注意导管埋设平行问题。声测管必须平行是因为声测过程中以露出桩头两根声测管的距离作为一个定值,桩身内部混凝土波速均以该距离除以两管间的声时得出。容易看出,如果桩身内部某一段声测管向桩身内部弯曲,其波速就会偏大;反之则偏小。两种情况统计的均匀性都会导致其等级偏差。(5)另外,一个标段内声测管最好采用统一型号的钢管,便于扣除零声时中的误差。2.3声测管的布置对于桩直径为800mm的钻孔灌注桩,2根声测管最好沿直径方向布置。因为在浇灌混凝土时,混凝土是沿导管均匀向四周流淌,导管与桩从理论上讲是两个同心圆的关系。那么在任一直径上所测混凝土质量基本可以代表该截面混凝土的质量。在实际测试中,通过声测发现某一段有缺陷的混凝土桩再用高应变测试,二者确实互相印证。这说明通过声测基本可以判定桩身混凝土的某些缺陷。2.4破桩头后声测管的保护一般来说成桩后28d即可进行检测。其步骤为:先进行基坑开挖,再破桩头,浇垫层,垫层干后可以进行检测。破桩头时声测管必须细心保护,如果风镐将声测管钻破,里面凸起;切割声测管后不用任何东西堵住管口导致破碎的混凝土掉进声测管内,或者雨天基坑积水较深而使泥浆灌入声测管内,都会使探头不能顺利放到底,从而影响声测工作的正常进行。所以施工人员在破除桩头时要特别小心,并采取相应措施。3检测工作的准备3.1检测人员要求检测人员上岗前必须进行培训,理...
