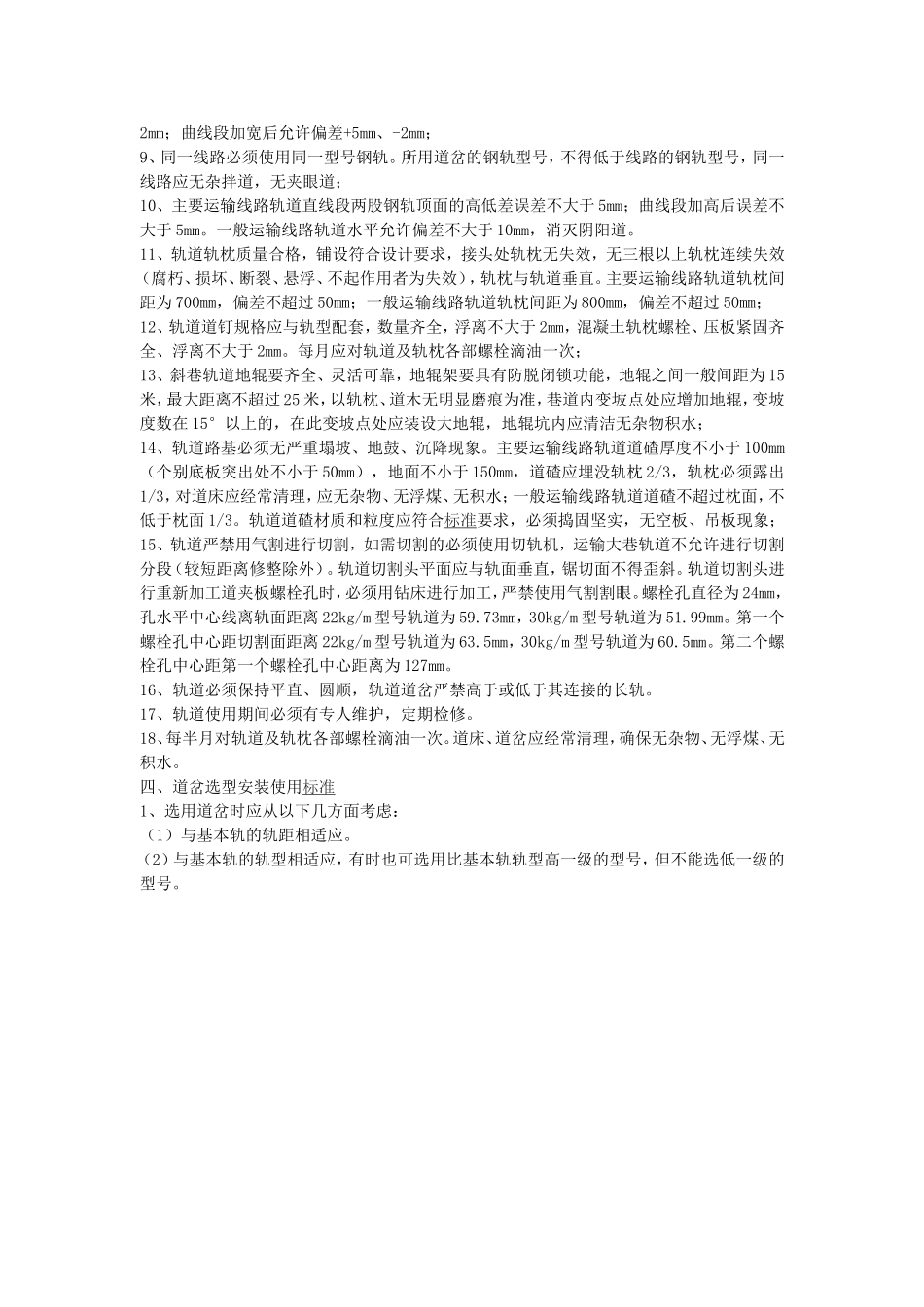

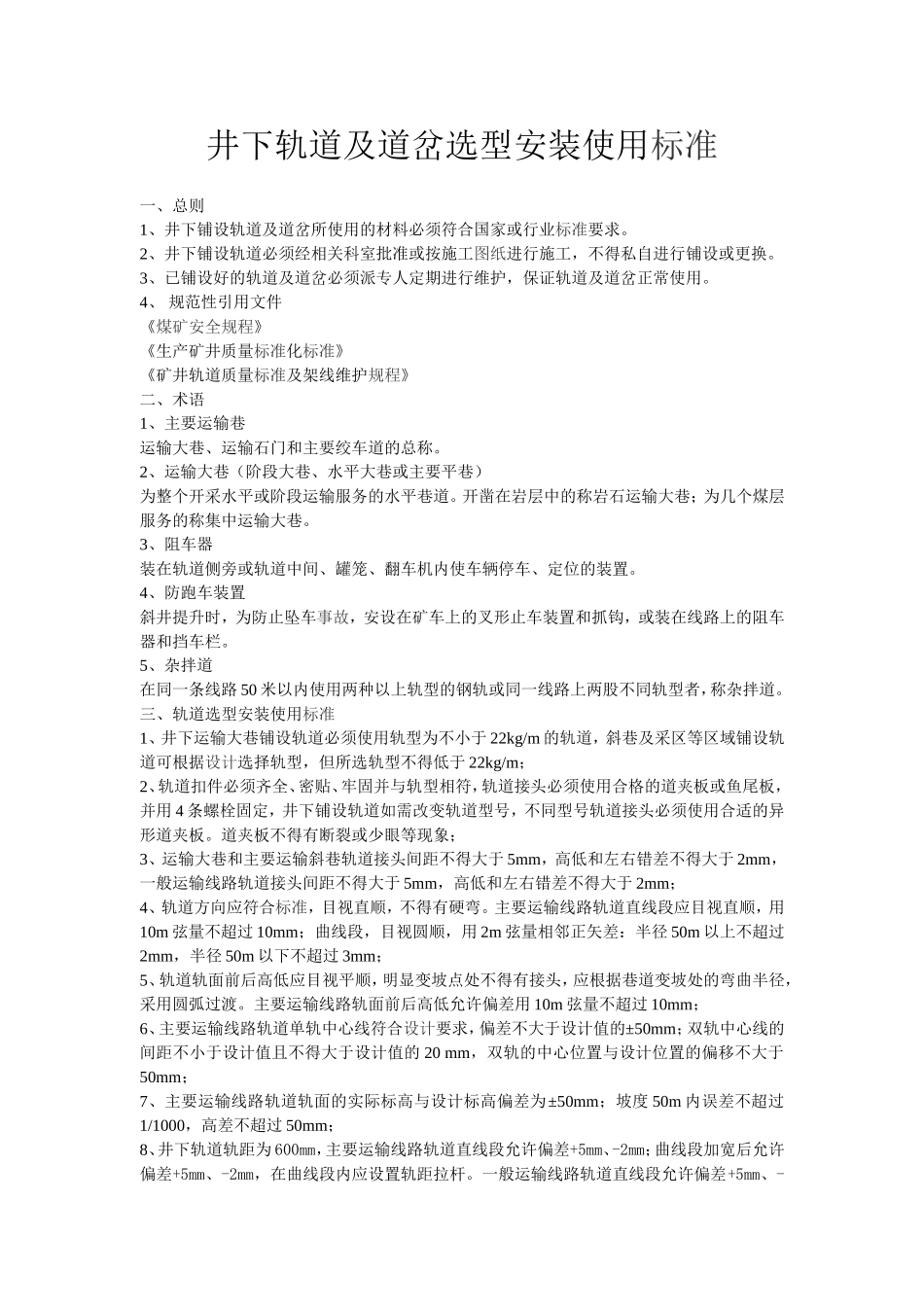

井下轨道及道岔选型安装使用标准一、总则1、井下铺设轨道及道岔所使用的材料必须符合国家或行业标准要求。2、井下铺设轨道必须经相关科室批准或按施工图纸进行施工，不得私自进行铺设或更换。3、已铺设好的轨道及道岔必须派专人定期进行维护，保证轨道及道岔正常使用。4、规范性引用文件《煤矿安全规程》《生产矿井质量标准化标准》《矿井轨道质量标准及架线维护规程》二、术语1、主要运输巷运输大巷、运输石门和主要绞车道的总称。2、运输大巷（阶段大巷、水平大巷或主要平巷）为整个开采水平或阶段运输服务的水平巷道。开凿在岩层中的称岩石运输大巷；为几个煤层服务的称集中运输大巷。3、阻车器装在轨道侧旁或轨道中间、罐笼、翻车机内使车辆停车、定位的装置。4、防跑车装置斜井提升时，为防止坠车事故，安设在矿车上的叉形止车装置和抓钩，或装在线路上的阻车器和挡车栏。5、杂拌道在同一条线路50米以内使用两种以上轨型的钢轨或同一线路上两股不同轨型者，称杂拌道。三、轨道选型安装使用标准1、井下运输大巷铺设轨道必须使用轨型为不小于22kg/m的轨道，斜巷及采区等区域铺设轨道可根据设计选择轨型，但所选轨型不得低于22kg/m；2、轨道扣件必须齐全、密贴、牢固并与轨型相符，轨道接头必须使用合格的道夹板或鱼尾板，并用4条螺栓固定，井下铺设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板。道夹板不得有断裂或少眼等现象；3、运输大巷和主要运输斜巷轨道接头间距不得大于5mm，高低和左右错差不得大于2mm，一般运输线路轨道接头间距不得大于5mm，高低和左右错差不得大于2mm；4、轨道方向应符合标准，目视直顺，不得有硬弯。主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm；曲线段，目视圆顺，用2m弦量相邻正矢差：半径50m以上不超过2mm，半径50m以下不超过3mm；5、轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm；6、主要运输线路轨道单轨中心线符合设计要求，偏差不大于设计值的±50mm；双轨中心线的间距不小于设计值且不得大于设计值的20mm，双轨的中心位置与设计位置的偏移不大于50mm；7、主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm；坡度50m内误差不超过1/1000，高差不超过50mm；8、井下轨道轨距为600mm，主要运输线路轨道直线段允许偏差+5mm、-2mm；曲线段加宽后允许偏差+5mm、-2mm，在曲线段内应设置轨距拉杆。一般运输线路轨道直线段允许偏差+5mm、-2mm；曲线段加宽后允许偏差+5mm、-2mm；9、同一线路必须使用同一型号钢轨。所用道岔的钢轨型号，不得低于线路的钢轨型号，同一线路应无杂拌道，无夹眼道；10、主要运输线路轨道直线段两股钢轨顶面的高低差误差不大于5mm；曲线段加高后误差不大于5mm。一般运输线路轨道水平允许偏差不大于10mm，消灭阴阳道。11、轨道轨枕质量合格，铺设符合设计要求，接头处轨枕无失效，无三根以上轨枕连续失效（腐朽、损坏、断裂、悬浮、不起作用者为失效），轨枕与轨道垂直。主要运输线路轨道轨枕间距为700mm，偏差不超过50mm；一般运输线路轨道轨枕间距为800mm，偏差不超过50mm；12、轨道道钉规格应与轨型配套，数量齐全，浮离不大于2mm，混凝土轨枕螺栓、压板紧固齐全、浮离不大于2mm。每月应对轨道及轨枕各部螺栓滴油一次；13、斜巷轨道地辊要齐全、灵活可靠，地辊架要具有防脱闭锁功能，地辊之间一般间距为15米，最大距离不超过25米，以轨枕、道木无明显磨痕为准，巷道内变坡点处应增加地辊，变坡度数在15°以上的，在此变坡点处应装设大地辊，地辊坑内应清洁无杂物积水；14、轨道路基必须无严重塌坡、地鼓、沉降现象。主要运输线路轨道道碴厚度不小于100mm（个别底板突出处不小于50mm），地面不小于150mm，道碴应埋没轨枕2/3，轨枕必须露出1/3，对道床应经常清理，应无杂物、无浮煤、无积水；一般运输线路轨道道碴不超过枕面，不低于枕面1/3。轨道道碴材质和粒度应符合标准要求，必须捣固坚实，无空板、吊板现象；15、轨道严禁用气割进行切割，如需切割的必须使用切轨机，运输...
