路基防护及排水工程施工方案VIP免费

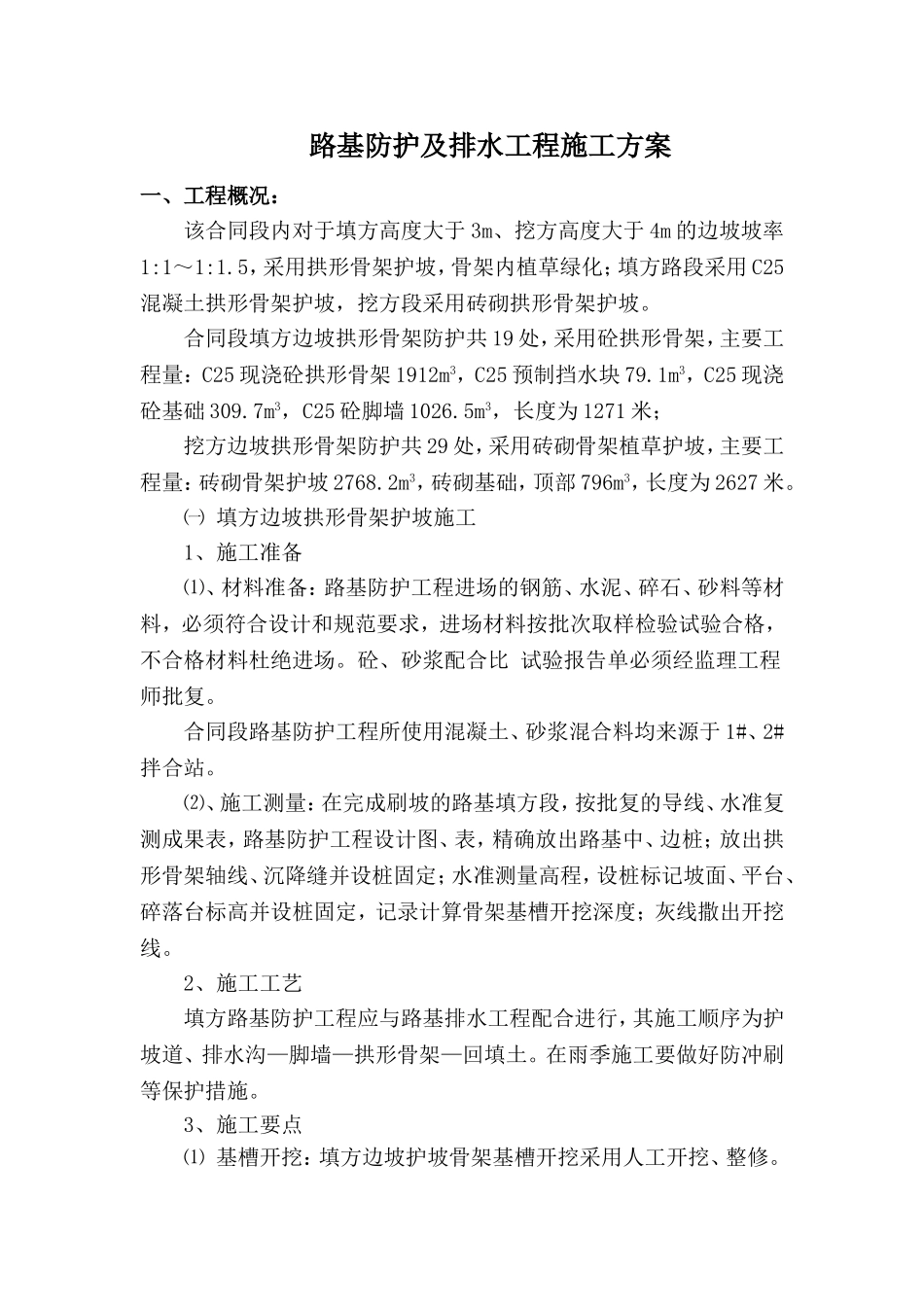

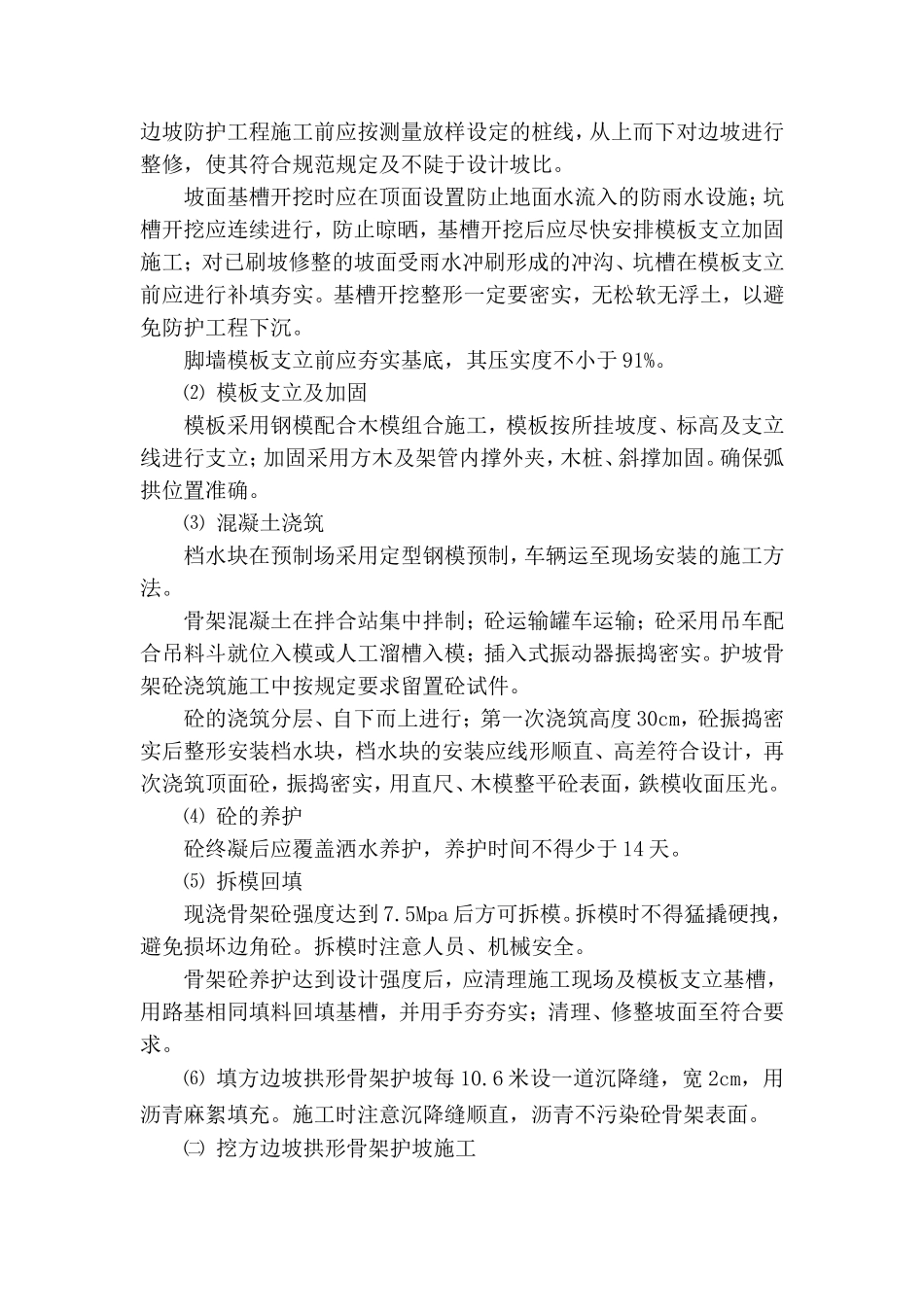

路基防护及排水工程施工方案一、工程概况：该合同段内对于填方高度大于3m、挖方高度大于4m的边坡坡率1:1～1:1.5，采用拱形骨架护坡，骨架内植草绿化；填方路段采用C25混凝土拱形骨架护坡，挖方段采用砖砌拱形骨架护坡。合同段填方边坡拱形骨架防护共19处，采用砼拱形骨架，主要工程量：C25现浇砼拱形骨架1912m3，C25预制挡水块79.1m3，C25现浇砼基础309.7m3，C25砼脚墙1026.5m3，长度为1271米；挖方边坡拱形骨架防护共29处，采用砖砌骨架植草护坡，主要工程量：砖砌骨架护坡2768.2m3，砖砌基础，顶部796m3，长度为2627米。㈠填方边坡拱形骨架护坡施工1、施工准备⑴、材料准备：路基防护工程进场的钢筋、水泥、碎石、砂料等材料，必须符合设计和规范要求，进场材料按批次取样检验试验合格，不合格材料杜绝进场。砼、砂浆配合比试验报告单必须经监理工程师批复。合同段路基防护工程所使用混凝土、砂浆混合料均来源于1#、2#拌合站。⑵、施工测量：在完成刷坡的路基填方段，按批复的导线、水准复测成果表，路基防护工程设计图、表，精确放出路基中、边桩；放出拱形骨架轴线、沉降缝并设桩固定；水准测量高程，设桩标记坡面、平台、碎落台标高并设桩固定，记录计算骨架基槽开挖深度；灰线撒出开挖线。2、施工工艺填方路基防护工程应与路基排水工程配合进行，其施工顺序为护坡道、排水沟—脚墙—拱形骨架—回填土。在雨季施工要做好防冲刷等保护措施。3、施工要点⑴基槽开挖：填方边坡护坡骨架基槽开挖采用人工开挖、整修。边坡防护工程施工前应按测量放样设定的桩线，从上而下对边坡进行整修，使其符合规范规定及不陡于设计坡比。坡面基槽开挖时应在顶面设置防止地面水流入的防雨水设施；坑槽开挖应连续进行，防止晾晒，基槽开挖后应尽快安排模板支立加固施工；对已刷坡修整的坡面受雨水冲刷形成的冲沟、坑槽在模板支立前应进行补填夯实。基槽开挖整形一定要密实，无松软无浮土，以避免防护工程下沉。脚墙模板支立前应夯实基底，其压实度不小于91%。⑵模板支立及加固模板采用钢模配合木模组合施工，模板按所挂坡度、标高及支立线进行支立；加固采用方木及架管内撑外夹，木桩、斜撑加固。确保弧拱位置准确。⑶混凝土浇筑档水块在预制场采用定型钢模预制，车辆运至现场安装的施工方法。骨架混凝土在拌合站集中拌制；砼运输罐车运输；砼采用吊车配合吊料斗就位入模或人工溜槽入模；插入式振动器振捣密实。护坡骨架砼浇筑施工中按规定要求留置砼试件。砼的浇筑分层、自下而上进行；第一次浇筑高度30cm，砼振捣密实后整形安装档水块，档水块的安装应线形顺直、高差符合设计，再次浇筑顶面砼，振捣密实，用直尺、木模整平砼表面，鉄模收面压光。⑷砼的养护砼终凝后应覆盖洒水养护，养护时间不得少于14天。⑸拆模回填现浇骨架砼强度达到7.5Mpa后方可拆模。拆模时不得猛撬硬拽，避免损坏边角砼。拆模时注意人员、机械安全。骨架砼养护达到设计强度后，应清理施工现场及模板支立基槽，用路基相同填料回填基槽，并用手夯夯实；清理、修整坡面至符合要求。⑹填方边坡拱形骨架护坡每10.6米设一道沉降缝，宽2cm，用沥青麻絮填充。施工时注意沉降缝顺直，沥青不污染砼骨架表面。㈡挖方边坡拱形骨架护坡施工1、施工准备：参见“填方边坡拱形骨架防护施工”2、施工工艺挖方路基边坡防护工程应与坡顶截水沟、边沟等排水工程配合进行，其施工原则是开挖一级防护一级。施工流程：测量放样—坡面修整—基槽开挖—测量挂线—骨架砌筑—档水块砌筑—砂浆勾缝—养护—施做伸缩缝—现场及坡面清理3、施工要点⑴测量放线根据挖方边坡拱形骨架设计图，使用批复的测量控制网，采用全站仪进行精准放样。放出路基中、边桩及路堑边坡坡度线，按10.98米的间距精确定位伸缩缝，设置控制桩，水准测量标记坡面标高及平台、碎落台标高，放出拱形骨架基槽开挖线。⑵基槽开挖路堑边坡骨架基槽开挖采用人工开挖、整修。基槽开挖施工时应做好如下工作：①、清理截水沟或坡顶开挖的临时截水沟，接通出水口，施工过程中应注意对边坡采取临时防护措施，防止雨水冲刷；②、对边坡进行修整，清除边坡上的危石及不密实的松土，整修后的...
