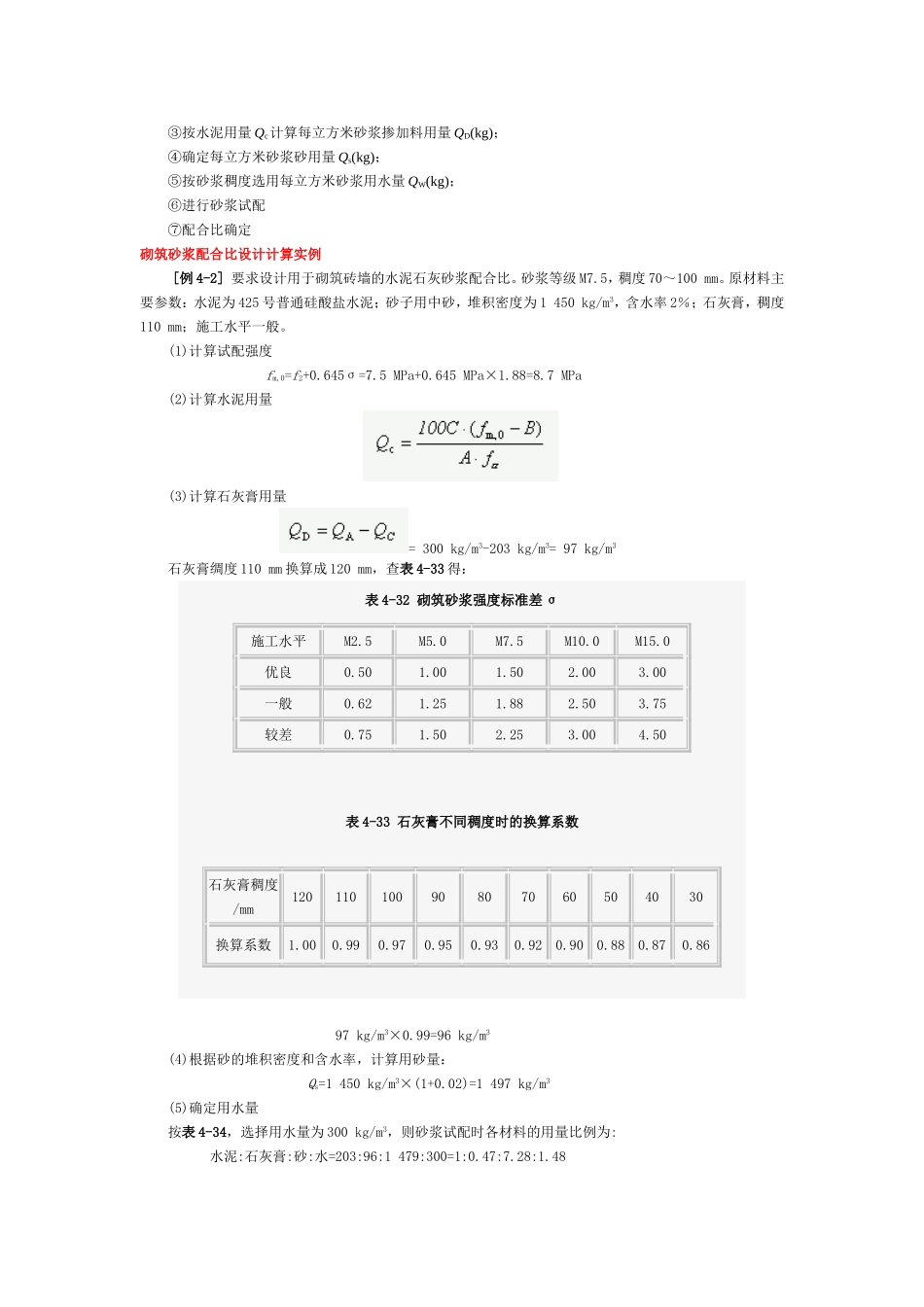

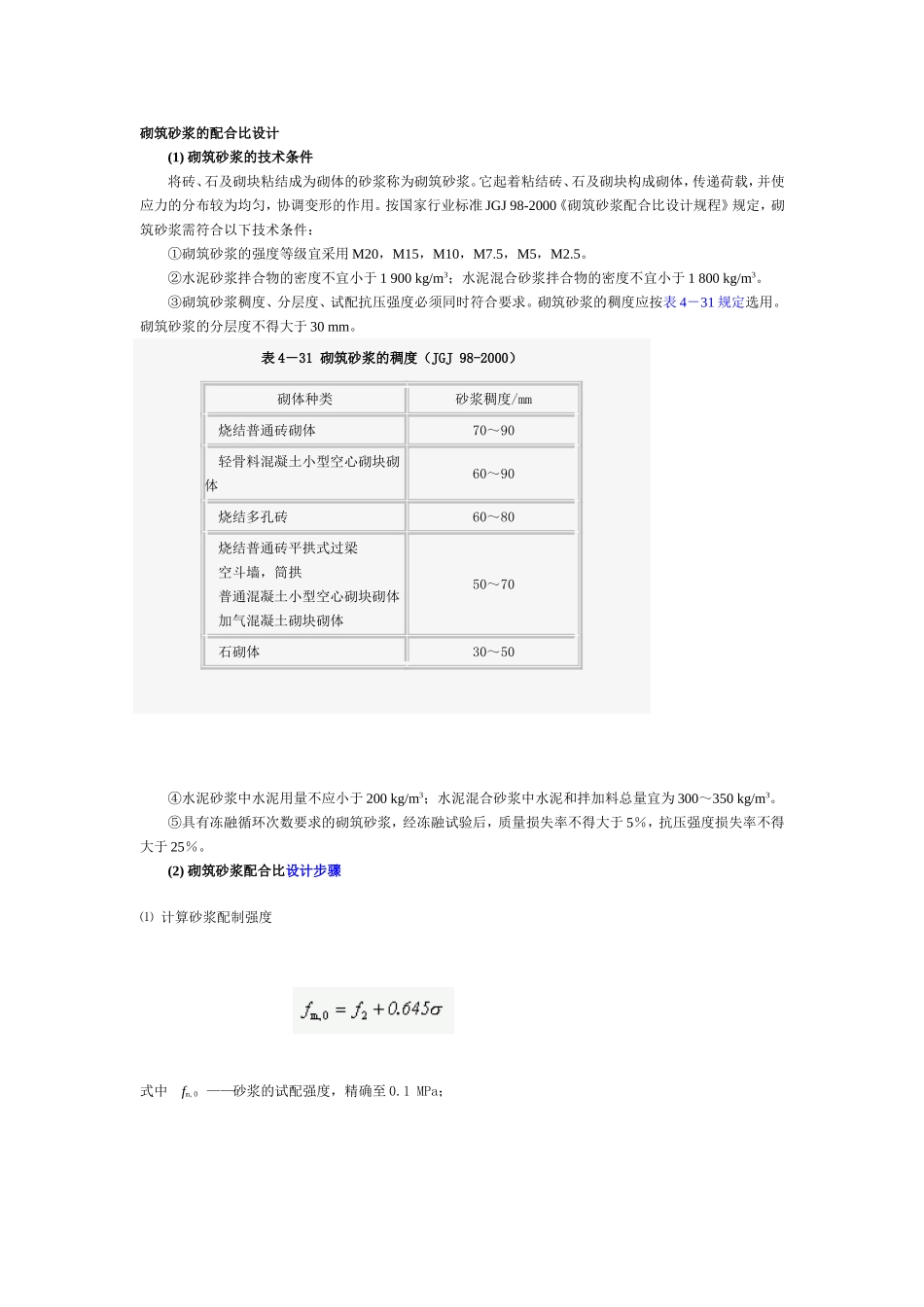

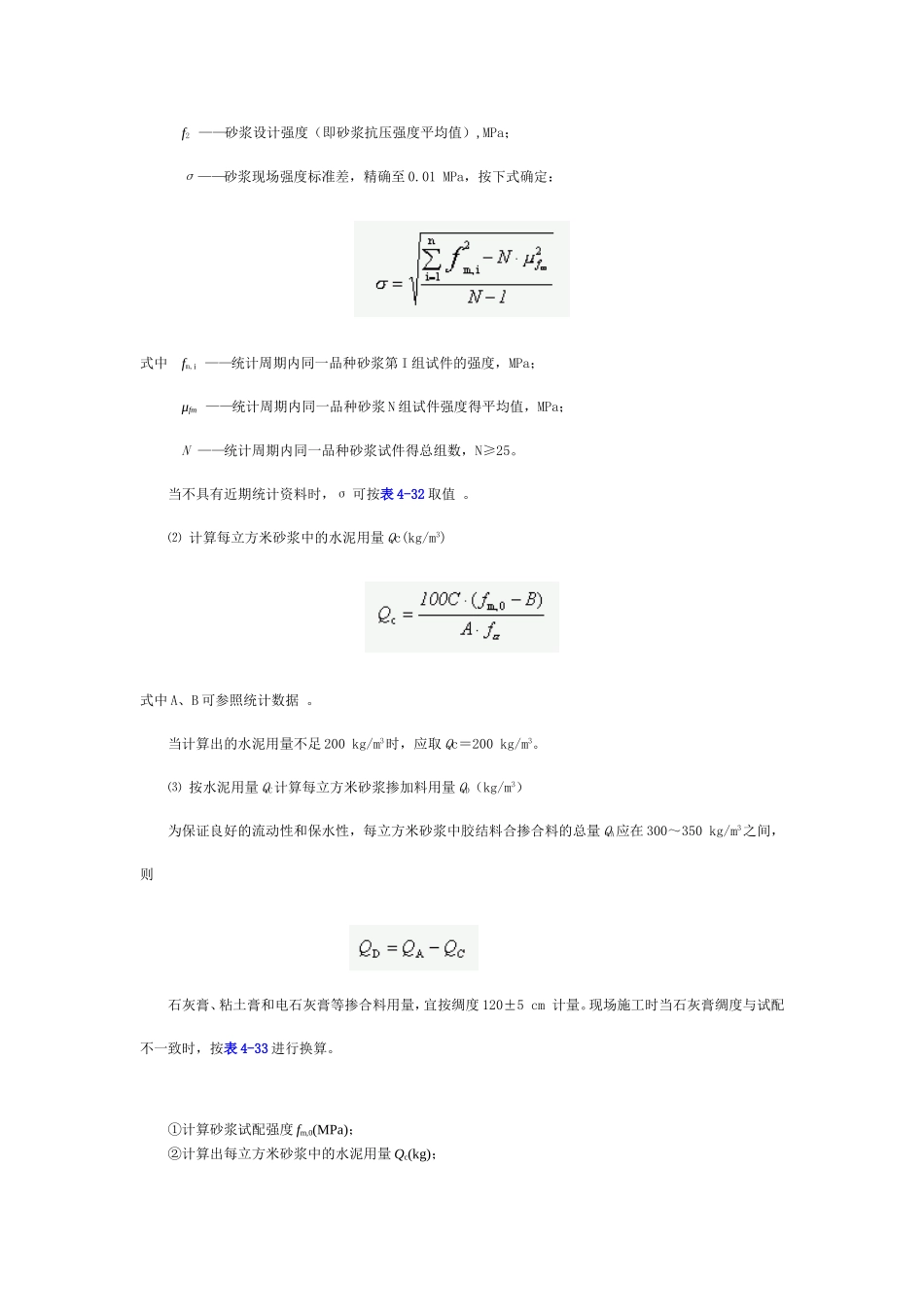

砌筑砂浆的配合比设计(1)砌筑砂浆的技术条件将砖、石及砌块粘结成为砌体的砂浆称为砌筑砂浆。它起着粘结砖、石及砌块构成砌体，传递荷载，并使应力的分布较为均匀，协调变形的作用。按国家行业标准JGJ98-2000《砌筑砂浆配合比设计规程》规定，砌筑砂浆需符合以下技术条件：①砌筑砂浆的强度等级宜采用M20，M15，M10，M7.5，M5，M2.5。②水泥砂浆拌合物的密度不宜小于1900kg/m3；水泥混合砂浆拌合物的密度不宜小于1800kg/m3。③砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。砌筑砂浆的稠度应按表4－31规定选用。砌筑砂浆的分层度不得大于30mm。表4－31砌筑砂浆的稠度（JGJ98-2000）砌体种类砂浆稠度/mm烧结普通砖砌体70～90轻骨料混凝土小型空心砌块砌体60～90烧结多孔砖60～80烧结普通砖平拱式过梁空斗墙，筒拱普通混凝土小型空心砌块砌体加气混凝土砌块砌体50～70石砌体30～50④水泥砂浆中水泥用量不应小于200kg/m3；水泥混合砂浆中水泥和拌加料总量宜为300～350kg/m3。⑤具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5％，抗压强度损失率不得大于25％。(2)砌筑砂浆配合比设计步骤⑴计算砂浆配制强度式中fm,0——砂浆的试配强度，精确至0.1MPa；f2——砂浆设计强度（即砂浆抗压强度平均值）,MPa；σ——砂浆现场强度标准差，精确至0.01MPa，按下式确定：式中fm,i——统计周期内同一品种砂浆第I组试件的强度，MPa；μfm——统计周期内同一品种砂浆N组试件强度得平均值，MPa；N——统计周期内同一品种砂浆试件得总组数，N≥25。当不具有近期统计资料时，σ可按表4-32取值。⑵计算每立方米砂浆中的水泥用量Qc(kg/m3)式中A、B可参照统计数据。当计算出的水泥用量不足200kg/m3时，应取Qc＝200kg/m3。⑶按水泥用量QC计算每立方米砂浆掺加料用量QD（kg/m3）为保证良好的流动性和保水性，每立方米砂浆中胶结料合掺合料的总量QA应在300～350kg/m3之间，则石灰膏、粘土膏和电石灰膏等掺合料用量，宜按绸度120±5cm计量。现场施工时当石灰膏绸度与试配不一致时，按表4-33进行换算。①计算砂浆试配强度fm,0(MPa)；②计算出每立方米砂浆中的水泥用量Qc(kg)；③按水泥用量Qc计算每立方米砂浆掺加料用量QD(kg)；④确定每立方米砂浆砂用量Qs(kg)；⑤按砂浆稠度选用每立方米砂浆用水量QW(kg)；⑥进行砂浆试配⑦配合比确定砌筑砂浆配合比设计计算实例[例4-2]要求设计用于砌筑砖墙的水泥石灰砂浆配合比。砂浆等级M7.5，稠度70～100mm。原材料主要参数：水泥为425号普通硅酸盐水泥；砂子用中砂，堆积密度为1450kg/m3，含水率2％；石灰膏，稠度110mm；施工水平一般。(1)计算试配强度fm,0=f2+0.645σ=7.5MPa+0.645MPa×1.88=8.7MPa(2)计算水泥用量(3)计算石灰膏用量=300kg/m3-203kg/m3=97kg/m3石灰膏绸度110mm换算成120mm，查表4-33得：表4-32砌筑砂浆强度标准差σ施工水平M2.5M5.0M7.5M10.0M15.0优良0.501.001.502.003.00一般0.621.251.882.503.75较差0.751.502.253.004.50表4-33石灰膏不同稠度时的换算系数石灰膏稠度/mm12011010090807060504030换算系数1.000.990.970.950.930.920.900.880.870.8697kg/m3×0.99=96kg/m3(4)根据砂的堆积密度和含水率，计算用砂量：Qs=1450kg/m3×(1+0.02)=1497kg/m3(5)确定用水量按表4-34，选择用水量为300kg/m3，则砂浆试配时各材料的用量比例为:水泥:石灰膏:砂:水=203:96:1479:300=1:0.47:7.28:1.48表4-34每立方米砂浆用水量选用值砂浆品种混合砂浆水泥砂浆用水量/(kg/m3)260～300270～330注：1.混合砂浆中用水量，不包括石灰膏或粘土膏中的水；2.当采用细砂或粗砂时，用水量分别取上限或下限；3.稠度小于70mm时，用水量可小于下限；4.施工现场气候炎热或干燥季节，可酌量增加用水量。表4-35砂浆搅拌时间砂浆种类水泥砂浆和水泥混合砂浆水泥粉煤灰砂浆和掺用外加剂的砂浆掺用有机塑化剂的砂浆搅拌时间不得少于2min不得少于3min3～5min注：掺用有机塑化剂的砂浆必须采用机械搅。(6)进行砂浆试配(略)(7)配合比确定(略)
