电热开水锅炉选型方案VIP免费

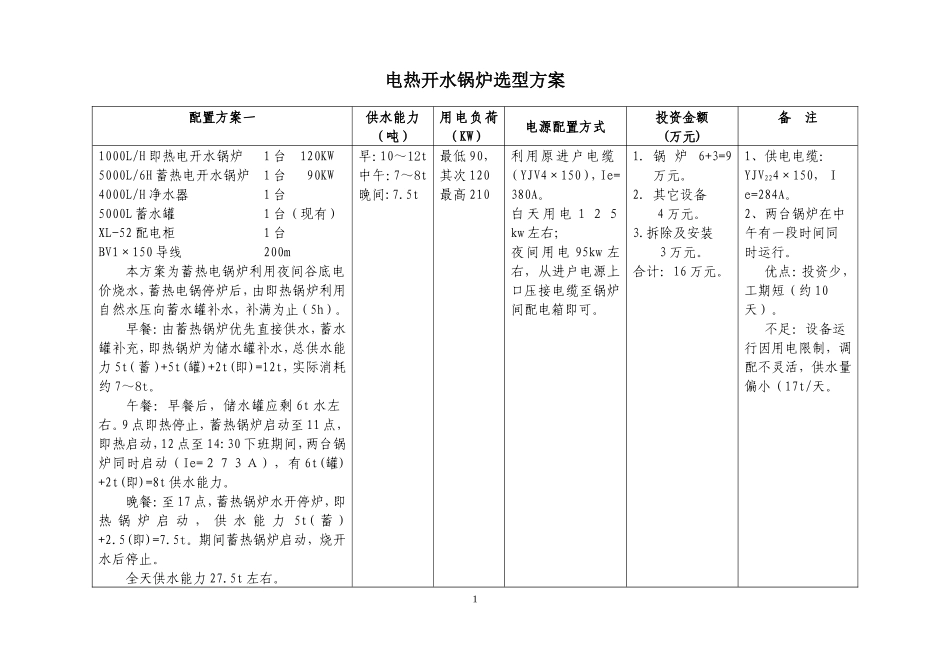

电热开水锅炉选型方案1配置方案一供水能力（吨）用电负荷（KW）电源配置方式投资金额(万元)备注1000L/H即热电开水锅炉1台120KW5000L/6H蓄热电开水锅炉1台90KW4000L/H净水器1台5000L蓄水罐1台（现有）XL-52配电柜1台BV1×150导线200m本方案为蓄热电锅炉利用夜间谷底电价烧水，蓄热电锅停炉后，由即热锅炉利用自然水压向蓄水罐补水，补满为止（5h）。早餐：由蓄热锅炉优先直接供水，蓄水罐补充，即热锅炉为储水罐补水，总供水能力5t（蓄）+5t(罐)+2t(即)=12t，实际消耗约7～8t。午餐：早餐后，储水罐应剩6t水左右。9点即热停止，蓄热锅炉启动至11点，即热启动，12点至14:30下班期间，两台锅炉同时启动（Ie=２７３Ａ），有6t(罐)+2t(即)=8t供水能力。晚餐：至17点，蓄热锅炉水开停炉，即热锅炉启动，供水能力5t(蓄)+2.5(即)=7.5t。期间蓄热锅炉启动，烧开水后停止。全天供水能力27.5t左右。早：10～12t中午：7～8t晚间:7.5t最低90，其次120最高210利用原进户电缆（YJV4×150），Ie=380A。白天用电１２５kw左右；夜间用电95kw左右，从进户电源上口压接电缆至锅炉间配电箱即可。1.锅炉6+3=9万元。2.其它设备4万元。3.拆除及安装3万元。合计：16万元。1、供电电缆：YJV224×150，Ｉe=284A。2、两台锅炉在中午有一段时间同时运行。优点：投资少，工期短（约10天）。不足：设备运行因用电限制，调配不灵活，供水量偏小（17t/天。2配置方案二1000L/H即热电开水锅炉1台120KW/台3000L/H蓄热电开水锅炉1台60KW/台4000L/H净水器1台5000L蓄水罐1台XL-52配电柜1台接线箱一台本方案为蓄热电锅炉利用夜间谷底电价烧水，即热锅炉利用自然水压向蓄水罐补水，启动时间为给开水前5.5h。早餐：由蓄热锅炉优先直接供水，如锅炉开水放完，在充满水后（约1小时）继续烧水；供水能力：3t(储)+5t（罐）+2t(即)=10t。实际消耗约５～6t。午餐：早餐后，储水罐一直由即热锅炉补水，加上早餐剩余开水，至11点，储水罐应能补满，期间，蓄能锅炉一直运行，即热锅炉也随时往储水罐补充热水。供水能力：5t（罐）+2t（即）=7t。实际消耗量6t左右。晚餐：午餐后，即热锅炉至17点至少能往储水罐补水3.5吨，这样供水能力约3t(储)+3.5t（罐）+2t（即）=8.5t。全天供水能力25t左右。早：3～5t中午：3～5t晚间:3～6t180KW从地上配电室引一条YJV224×70电缆给机械系实验室，将150”电缆跳接至开水间配电柜，专门供两台锅炉同时用电。1.YJV224×7电缆250m×480元/m=12万元，施工费3万元，小计：15万元。2.锅炉设备等拆除安装16万元。合计：31万元优点：因采用专供电缆，两台锅炉可同时使用，蓄、供水能力明显提高。不足：但较方案一因增加了电缆约250米，投资增加了约15万元，且工期可能延长10天左右（整个工期约14个工作日）。配置方案三38000L/H即热电开水锅炉2台108KW/台4000L/H净水器1台XL-52配电柜1台本方案为蓄热电锅炉利用夜间谷底电价烧水，两台锅炉错开启动时间（共计12小时）。早餐：由蓄热锅炉直接供水，在一台锅炉开水放完之后，可任意设定注入水量进行加热。供水能力：2×8t=16t。实际消耗约５～6t。午餐：早餐后，可视中、晚餐的用水量设定是否补水及补多少。供水能力：8t+3t=11t。实际消耗量6t左右。晚餐：午餐后，视晚餐用开水量为锅炉补水，应尽量清空一台锅炉，用其进行调剂补充可能不足的开水量，以便缩短加热时间。供水能力：4t+4t=8t（实际能达到10t）。全天供水能力35t左右。早：16t中午：11t晚间:8t仅允许单台运行：108KW（175A）电源方式同方案一。1.锅炉：2×13万元=26万元。2.其它设备：3万元3.安装及室内线路改造、隔断等6万元。合计：35万元优点：本方案因采用大吨位蓄热锅炉，消除了储水罐及用电负荷等约束限制，同时供应开水能力有极大的提高。同时，可根据运行观察（计量），预先设定晚间用开水量，通过设定注入所需的冷水进行加热，避免造成浪费不足：投资较高，温度补偿较难，工期较长（供货15～20天），整个工期约25天。4配置方案一（补充方案）供水能力（吨）用电负荷（KW）电源配置方式投资金额(万元)备注1000L/H即热电开水锅炉1台120KW8000L/6H蓄热电开水锅炉1台108KW4000L/H净水器1台5000...
