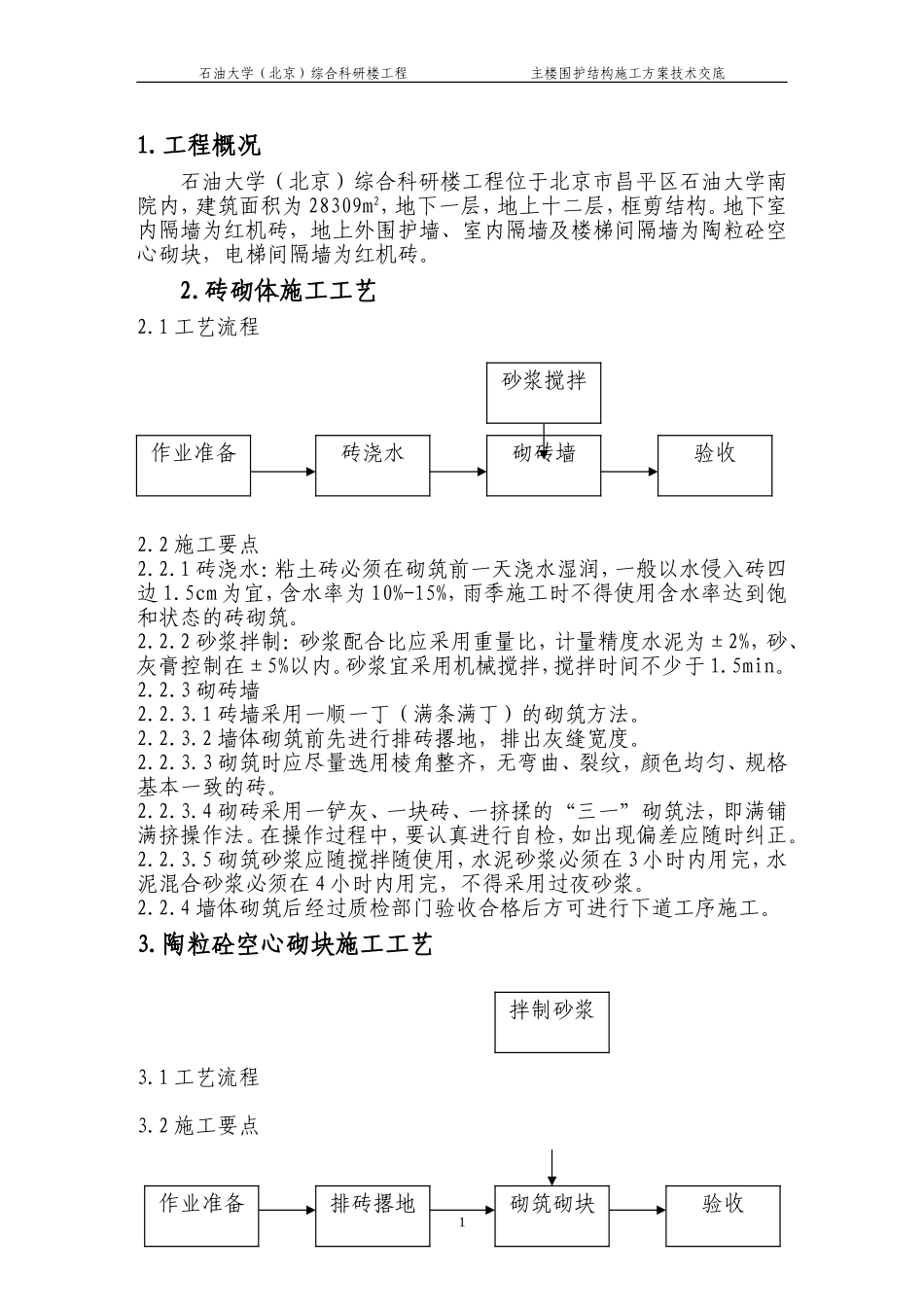

石油大学（北京）综合科研楼工程主楼围护结构施工方案技术交底1.工程概况石油大学（北京）综合科研楼工程位于北京市昌平区石油大学南院内，建筑面积为28309m2，地下一层，地上十二层，框剪结构。地下室内隔墙为红机砖，地上外围护墙、室内隔墙及楼梯间隔墙为陶粒砼空心砌块，电梯间隔墙为红机砖。2.砖砌体施工工艺2.1工艺流程2.2施工要点2.2.1砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水侵入砖四边1.5cm为宜，含水率为10%-15%，雨季施工时不得使用含水率达到饱和状态的砖砌筑。2.2.2砂浆拌制：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。砂浆宜采用机械搅拌，搅拌时间不少于1.5min。2.2.3砌砖墙2.2.3.1砖墙采用一顺一丁（满条满丁）的砌筑方法。2.2.3.2墙体砌筑前先进行排砖撂地，排出灰缝宽度。2.2.3.3砌筑时应尽量选用棱角整齐，无弯曲、裂纹，颜色均匀、规格基本一致的砖。2.2.3.4砌砖采用一铲灰、一块砖、一挤揉的“三一”砌筑法，即满铺满挤操作法。在操作过程中，要认真进行自检，如出现偏差应随时纠正。2.2.3.5砌筑砂浆应随搅拌随使用，水泥砂浆必须在3小时内用完，水泥混合砂浆必须在4小时内用完，不得采用过夜砂浆。2.2.4墙体砌筑后经过质检部门验收合格后方可进行下道工序施工。3.陶粒砼空心砌块施工工艺3.1工艺流程3.2施工要点1作业准备砖浇水砂浆搅拌砌砖墙验收作业准备拌制砂浆排砖撂地砌筑砌块验收石油大学（北京）综合科研楼工程主楼围护结构施工方案技术交底3.2.1墙体砌筑前，楼层表面应清扫干净，洒水湿润。3.2.2根据墙体各部位的情况，认真进行排砖撂地。3.2.3拌制砂浆3.2.3.1砂浆的配合比应采用重量比，并应经试验确定。水泥精度控制在±2%以内，砂、石灰膏计量控制在±5%以内。3.2.3.2砂浆应采用机械搅拌，搅拌时间不少于1.5min。3.2.3.3砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须在3小时和4小时内使用完毕，严禁使用过夜砂浆。3.2.4砌陶粒砼空心砌块3.2.4.1组砌方法应正确，陶粒砼空心砌块应上下错缝，严重掉角的空心砌块不宜使用。3.2.4.2空心砌块的墙体灰缝厚度不宜大于15mm，且应饱满，平直通顺。3.2.5墙体砌筑后经过质检部门验收合格后方可进行下道工序施工。4.砖墙、陶粒砼空心砌块的砌筑要点4.1砖墙4.1.1在砖墙的转角处及跨中部位均应设置构造柱，构造柱与墙体采用2φ6@500的拉结筋进行拉结。具体做法见图14.1.2在门洞口的上部设置一道180mm厚的圈梁来代替门窗洞口的过梁，圈梁宽度同墙体宽度，配筋为主筋4φ12，箍筋φ8@250。4.1.3墙体设备留洞均加设配筋带过梁，具体做法见图24.1.3墙顶采用红砖斜砌的方法，并用砂浆堵严塞紧。4.2陶粒砼空心砌块4.2.1主楼8100mm柱距的陶粒砼空心砌块的外填充墙均在跨中设置250×370的砼构造柱，构造柱配筋为主筋为6φ14，箍筋为φ6@200。悬墙端部设置250×250砼构造柱，构造柱配筋为主筋为4φ12，箍筋为φ6@200。4.2.2陶粒砼空心砌块外墙的窗台下部及窗洞顶高处及内墙门洞顶高处均应设置50mm高的通长砼配筋带，配筋带配筋为主筋2φ10，连系筋为φb4@300.4.2.3陶粒砼空心砌块在室内地坪和楼板上先砌3皮红机砖，在不符合陶粒砼空心砌块的位置镶嵌红机砖。4.2.4框架柱与填充墙每600mm高（三皮砌块）设置2φ6拉结筋（砼配筋带处不设），填充墙转角处及横纵墙交接处的拉结做法详见图3。4.2.5填充墙门洞口两侧设置抱框，抱框沿高每500mm设2φ6拉结筋，并且伸入填充墙内700mm。见图44.2.6外填充墙的窗洞口过梁采用预制过梁，具体做法详见设计图纸及施工规范。4.2.7墙体顶部采用斜砌的方法，并用砂浆堵严塞紧。见图5。4.2.8屋顶女儿墙每隔2.7米设置一个250×250的砼构造柱，构造柱的配筋为主筋4φ12，箍筋φ6@200.4.2.9女儿墙顶部为砼配筋带压顶，配筋带的配筋为主筋2φ4，连系筋为φ4@200.2石油大学（北京）综合科研楼工程主楼围护结构施工方案技术交底5.安全措施5.1施工人员必须经过三级教育，进入施工现场必须戴好安全帽，系好安全带。5.2砌筑墙体时采用双排钢管脚手架，脚手架底部必需垫通长垫木，保证架子的稳定性。5.3砍砖时应面向内打，注意碎砖跳出伤人。5.4不准勉强在超过胸部...
