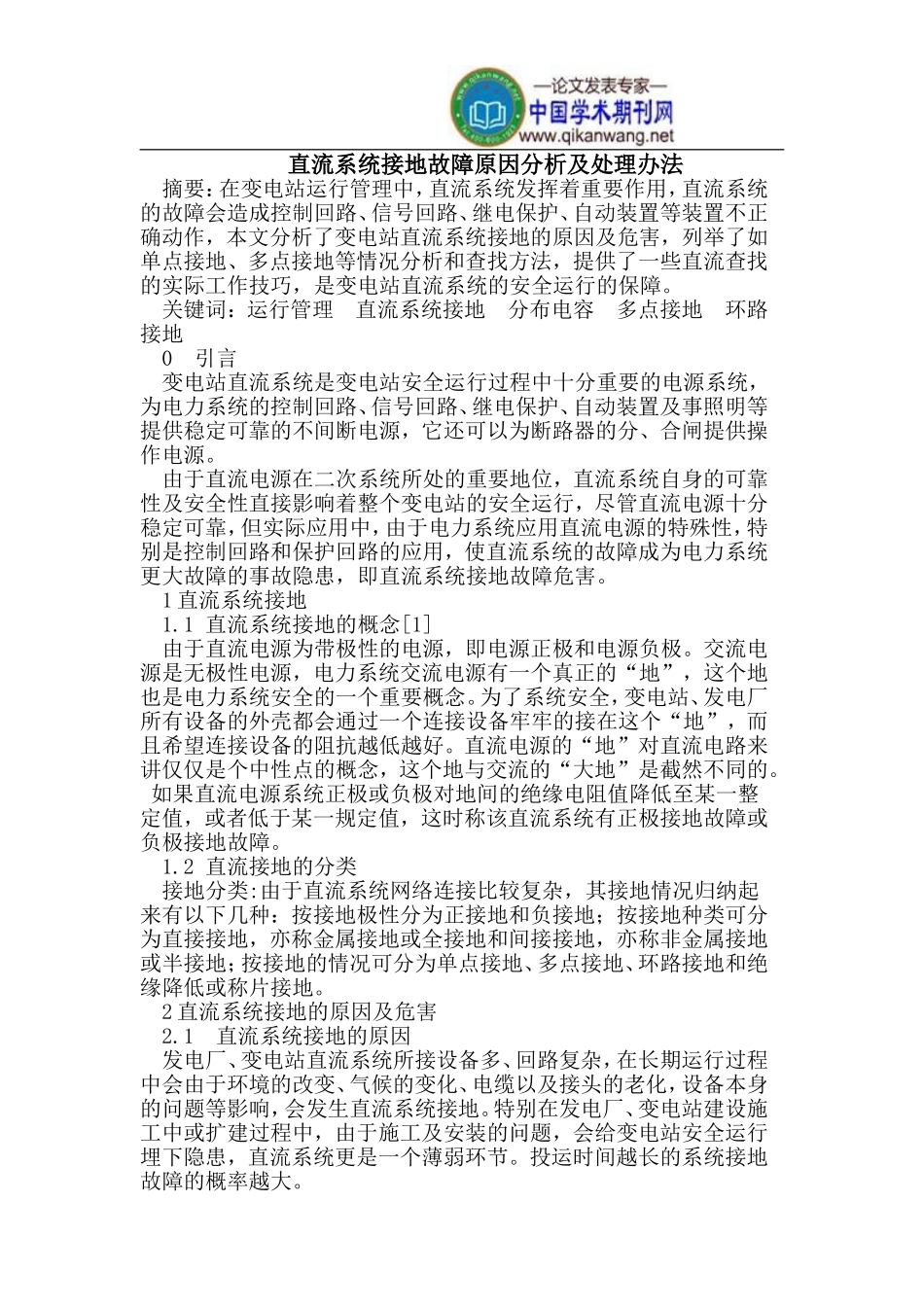

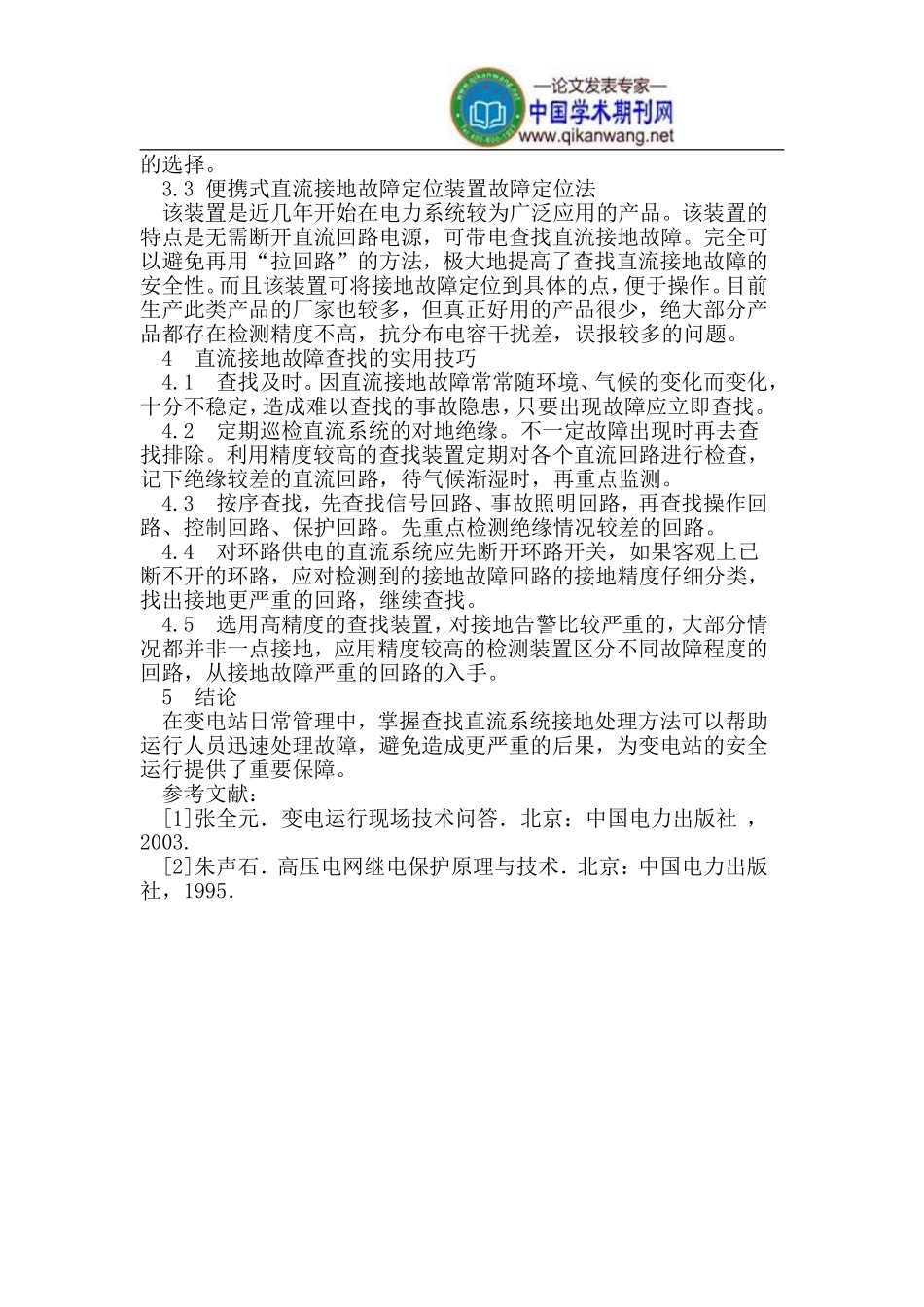

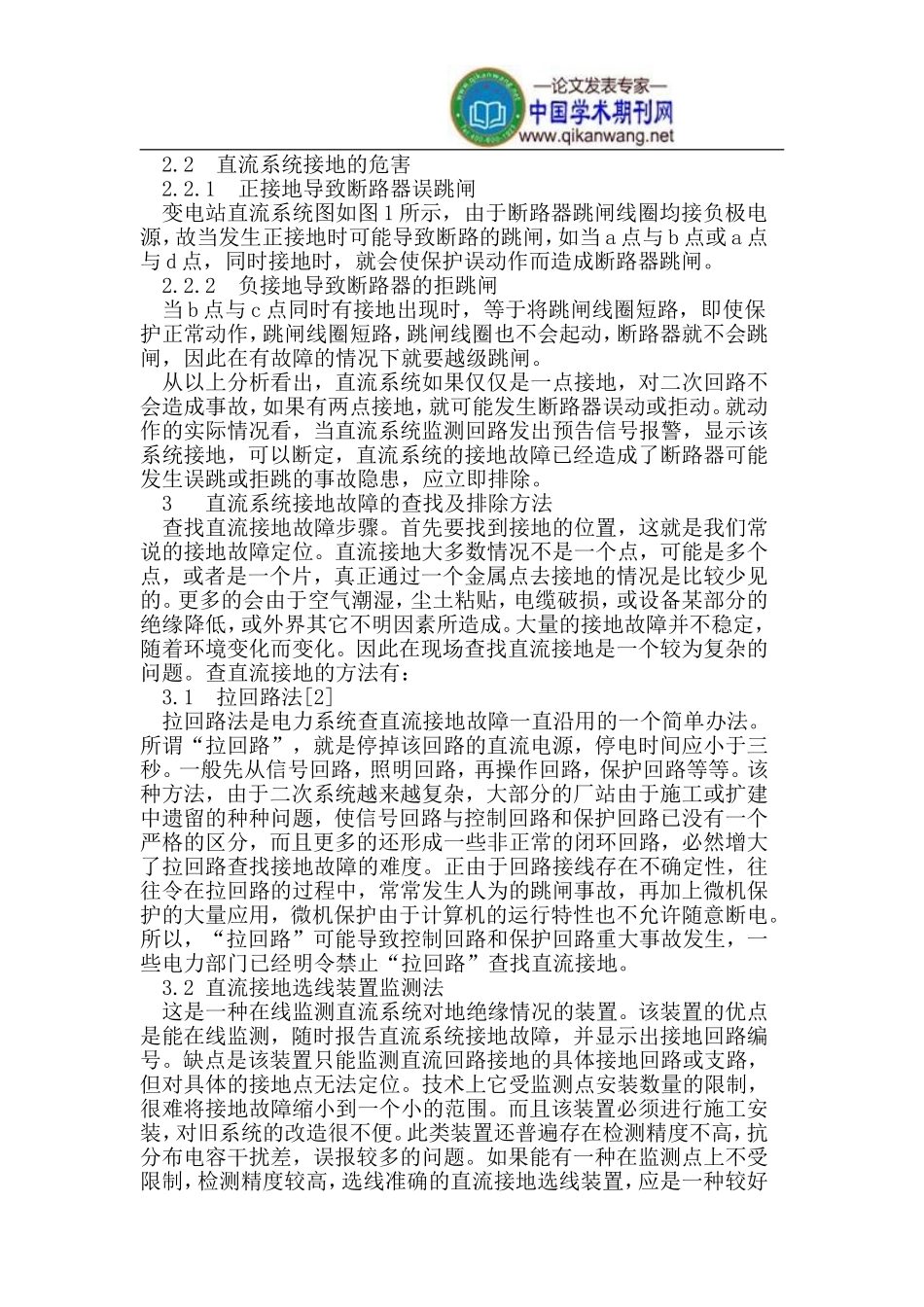

直流系统接地故障原因分析及处理办法摘要：在变电站运行管理中，直流系统发挥着重要作用，直流系统的故障会造成控制回路、信号回路、继电保护、自动装置等装置不正确动作，本文分析了变电站直流系统接地的原因及危害，列举了如单点接地、多点接地等情况分析和查找方法，提供了一些直流查找的实际工作技巧，是变电站直流系统的安全运行的保障。关键词：运行管理直流系统接地分布电容多点接地环路接地0引言变电站直流系统是变电站安全运行过程中十分重要的电源系统，为电力系统的控制回路、信号回路、继电保护、自动装置及事照明等提供稳定可靠的不间断电源，它还可以为断路器的分、合闸提供操作电源。由于直流电源在二次系统所处的重要地位，直流系统自身的可靠性及安全性直接影响着整个变电站的安全运行，尽管直流电源十分稳定可靠，但实际应用中，由于电力系统应用直流电源的特殊性，特别是控制回路和保护回路的应用，使直流系统的故障成为电力系统更大故障的事故隐患，即直流系统接地故障危害。1直流系统接地1.1直流系统接地的概念[1]由于直流电源为带极性的电源，即电源正极和电源负极。交流电源是无极性电源，电力系统交流电源有一个真正的“地”，这个地也是电力系统安全的一个重要概念。为了系统安全，变电站、发电厂所有设备的外壳都会通过一个连接设备牢牢的接在这个“地”，而且希望连接设备的阻抗越低越好。直流电源的“地”对直流电路来讲仅仅是个中性点的概念，这个地与交流的“大地”是截然不同的。如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或者低于某一规定值，这时称该直流系统有正极接地故障或负极接地故障。1.2直流接地的分类接地分类:由于直流系统网络连接比较复杂，其接地情况归纳起来有以下几种：按接地极性分为正接地和负接地；按接地种类可分为直接接地，亦称金属接地或全接地和间接接地，亦称非金属接地或半接地；按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低或称片接地。2直流系统接地的原因及危害2.1直流系统接地的原因发电厂、变电站直流系统所接设备多、回路复杂，在长期运行过程中会由于环境的改变、气候的变化、电缆以及接头的老化，设备本身的问题等影响，会发生直流系统接地。特别在发电厂、变电站建设施工中或扩建过程中，由于施工及安装的问题，会给变电站安全运行埋下隐患，直流系统更是一个薄弱环节。投运时间越长的系统接地故障的概率越大。2.2直流系统接地的危害2.2.1正接地导致断路器误跳闸变电站直流系统图如图1所示，由于断路器跳闸线圈均接负极电源，故当发生正接地时可能导致断路的跳闸，如当a点与b点或a点与d点，同时接地时，就会使保护误动作而造成断路器跳闸。2.2.2负接地导致断路器的拒跳闸当b点与c点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，跳闸线圈短路，跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸。从以上分析看出，直流系统如果仅仅是一点接地，对二次回路不会造成事故，如果有两点接地，就可能发生断路器误动或拒动。就动作的实际情况看，当直流系统监测回路发出预告信号报警，显示该系统接地，可以断定，直流系统的接地故障已经造成了断路器可能发生误跳或拒跳的事故隐患，应立即排除。3直流系统接地故障的查找及排除方法查找直流接地故障步骤。首先要找到接地的位置，这就是我们常说的接地故障定位。直流接地大多数情况不是一个点，可能是多个点，或者是一个片，真正通过一个金属点去接地的情况是比较少见的。更多的会由于空气潮湿，尘土粘贴，电缆破损，或设备某部分的绝缘降低，或外界其它不明因素所造成。大量的接地故障并不稳定，随着环境变化而变化。因此在现场查找直流接地是一个较为复杂的问题。查直流接地的方法有：3.1拉回路法[2]拉回路法是电力系统查直流接地故障一直沿用的一个简单办法。所谓“拉回路”，就是停掉该回路的直流电源，停电时间应小于三秒。一般先从信号回路，照明回路，再操作回路，保护回路等等。该种方法，由于二次系统越来越复杂，大部分的厂站由于施工或扩建中遗留的种种问题，使信号回路与控制回路和...
