十字河悬索跨越VIP免费

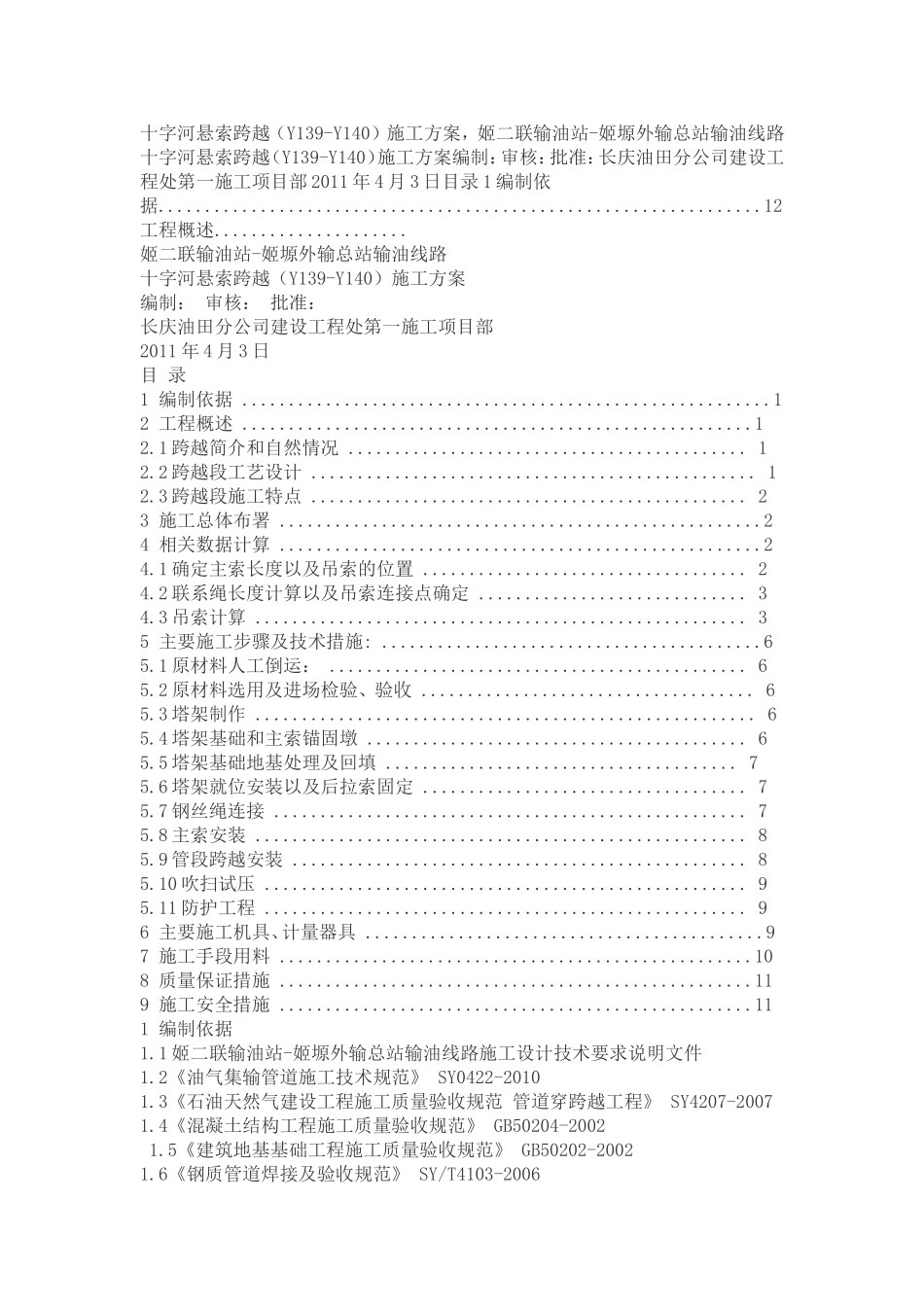

十字河悬索跨越（Y139-Y140）施工方案，姬二联输油站-姬塬外输总站输油线路十字河悬索跨越（Y139-Y140）施工方案编制：审核：批准：长庆油田分公司建设工程处第一施工项目部2011年4月3日目录1编制依据.................................................................12工程概述.....................姬二联输油站-姬塬外输总站输油线路十字河悬索跨越（Y139-Y140）施工方案编制：审核：批准：长庆油田分公司建设工程处第一施工项目部2011年4月3日目录1编制依据.........................................................12工程概述.......................................................12.1跨越简介和自然情况...........................................12.2跨越段工艺设计................................................12.3跨越段施工特点...............................................23施工总体布署....................................................24相关数据计算....................................................24.1确定主索长度以及吊索的位置...................................24.2联系绳长度计算以及吊索连接点确定.............................34.3吊索计算.....................................................35主要施工步骤及技术措施:.........................................65.1原材料人工倒运：.............................................65.2原材料选用及进场检验、验收....................................65.3塔架制作......................................................65.4塔架基础和主索锚固墩.........................................65.5塔架基础地基处理及回填......................................75.6塔架就位安装以及后拉索固定...................................75.7钢丝绳连接...................................................75.8主索安装.....................................................85.9管段跨越安装.................................................85.10吹扫试压....................................................95.11防护工程....................................................96主要施工机具、计量器具...........................................97施工手段用料...................................................108质量保证措施...................................................119施工安全措施...................................................111编制依据1.1姬二联输油站-姬塬外输总站输油线路施工设计技术要求说明文件1.2《油气集输管道施工技术规范》SY0422-20101.3《石油天然气建设工程施工质量验收规范管道穿跨越工程》SY4207-20071.4《混凝土结构工程施工质量验收规范》GB50204-20021.5《建筑地基基础工程施工质量验收规范》GB50202-20021.6《钢质管道焊接及验收规范》SY/T4103-20061.7《钢制对焊无缝钢管》GB/T12459-20051.8《石油天然气跨越工程施工及验收规范》SY0470-20001.9《石油天然气钢制管道对接焊缝射线照相及质量分析》SY4056-931.10《埋地钢制管道双层熔结环氧粉末外涂层技术规范》Q/CNPC38-20021.11《埋地钢制管道聚乙烯防腐层技术标准》SY/T0413-20021.12其他相关规范2工程概述2.1跨越简介和自然情况管线在十字河Y139～Y140桩处设计悬索跨越一处，设计主跨长158m。该处地貌为黄土冲沟，地形起伏较大，冲沟断面呈“V”型，沟深约49m，两跨越桩高差约0.8m，跨越段管线距沟底设计高度约35m。2.2跨越段工艺设计本跨越方式为悬索式跨越，跨越段管线管材采用L360-Φ323.9×7.9。主索和后拉索选用镀锌钢芯钢丝绳，主索规格为Φ40-6×37＋IWR-1770，后拉索规格为Φ32-6×37＋IWR-1670；吊索选用镀锌纤维芯钢丝绳，规格为Φ9-6×37＋FC-1670；施工索选用镀锌钢芯钢丝绳，钢丝绳的选用应符合GB8918-2006重要用途钢丝绳的有关要求。管道防腐保温结构采用硬质聚氨酯泡沫塑料防腐保温层结构，其中防腐层采用环氧粉末结构，总厚度不小于...
