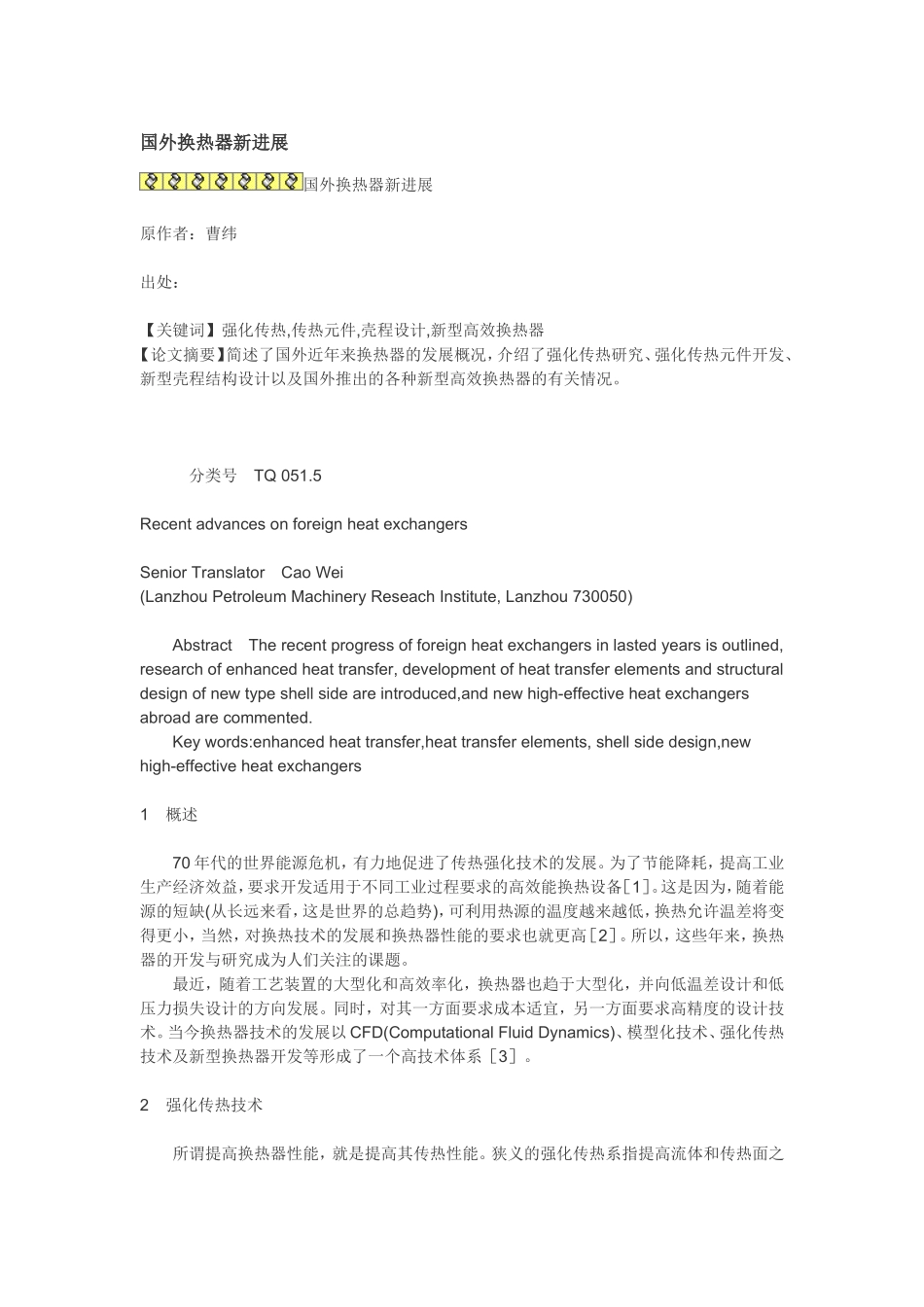

国外换热器新进展国外换热器新进展原作者：曹纬出处：【关键词】强化传热,传热元件,壳程设计,新型高效换热器【论文摘要】简述了国外近年来换热器的发展概况，介绍了强化传热研究、强化传热元件开发、新型壳程结构设计以及国外推出的各种新型高效换热器的有关情况。分类号TQ051.5RecentadvancesonforeignheatexchangersSeniorTranslatorCaoWei(LanzhouPetroleumMachineryReseachInstitute,Lanzhou730050)AbstractTherecentprogressofforeignheatexchangersinlastedyearsisoutlined,researchofenhancedheattransfer,developmentofheattransferelementsandstructuraldesignofnewtypeshellsideareintroduced,andnewhigh-effectiveheatexchangersabroadarecommented.Keywords:enhancedheattransfer,heattransferelements,shellsidedesign,newhigh-effectiveheatexchangers1概述70年代的世界能源危机，有力地促进了传热强化技术的发展。为了节能降耗，提高工业生产经济效益，要求开发适用于不同工业过程要求的高效能换热设备［1］。这是因为，随着能源的短缺(从长远来看，这是世界的总趋势)，可利用热源的温度越来越低，换热允许温差将变得更小，当然，对换热技术的发展和换热器性能的要求也就更高［2］。所以，这些年来，换热器的开发与研究成为人们关注的课题。最近，随着工艺装置的大型化和高效率化，换热器也趋于大型化，并向低温差设计和低压力损失设计的方向发展。同时，对其一方面要求成本适宜，另一方面要求高精度的设计技术。当今换热器技术的发展以CFD(ComputationalFluidDynamics)、模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系［3］。2强化传热技术所谓提高换热器性能，就是提高其传热性能。狭义的强化传热系指提高流体和传热面之间的传热系数。其主要方法归结为下述两个原理，即使温度边界层减薄和调换传热面附近的流体。前者采用各种间断翅片结构，后者采用泡核沸腾传热［2］。最近还兴起一种EHD技术，即电气流体力学技术，又称为电场强化冷凝传热技术，进一步强化了对流、冷凝和沸腾传热，特别适用于强化冷凝传热，并适用于低传热性介质的冷凝，因而引起人们的普遍关注［3］。其原理是，对某些不导电液体的表面施以相垂直的电场，使液体表面变得很不稳定，借冷凝液表面的张力作用和在静电场下液膜的不稳定现象使液膜厚度减薄，从而强化冷凝传热。其所需电场耗用的电力很小。人们想尽各种办法实施强化传热，归结起来不外乎两条途径，即改变传热面的形状和在传热面上或传热流路径内设置各种形状的湍流增进器或插入物。2.1传热面形状的改变改变传热面形状的方法有多种，其中用于无相变强化传热的有：横槽管、螺旋槽管(S管)和缩放管。新近又开发出偏置折边翅片管(一种间断翅片管)和螺旋扁管，后者也叫麻花管(TwistedTube)，这原是瑞士的Allares公司技术，后经布朗公司(BrownFintube,Ltd.)改进，是一种高效换热元件［4］。用于有相变强化传热的强化沸腾传热管有：烧结多孔表面管、机械加工的多孔表面管(如日本的Themoexcel-E管)、电腐蚀加工的多孔表面管［7］、T型翅片管、ECR40管和Tube-B型管。从所报导数据来看，在整体低肋管上切纵槽后再滚压成型的Tube-B型管似乎有较高的传热性能，它可能符合薄液膜面积较大，隧道与外界液体相通，因而有利于蒸汽流出和液体吸入等要求［1］。俄罗斯也开发出一种称之为"变形翅片管"的传热管，可用于空分装置的冷凝-蒸发器［8］。用于强化冷凝传热的传热管有：纵槽管、低螺纹翅片管、锯齿形翅片管(ST管)和径向辐射肋管式翅片管(R管)等。近年来，Hamon-Lummus公司又新推出一种SRC翅片管(SRCFinTube)［3］，用于冷凝传热。内翅片管与横槽管和螺旋槽管一样，不但可用于单相对流传热，也可有效地用于强化管内流动沸腾传热［1］。而横槽管和螺旋槽管不但能强化管内传热，同时还能强化管外传热。外翅片管可以利用液体表面张力减薄冷凝液膜厚度以强化传热，这一发现大大促进了新型翅片管的研究开发。人们用不同金属制造不同形状的翅片管，其翅片形状有：三角肋三角槽、梯形肋三角槽、梯形肋梯形槽、三角肋梯形槽和WolverineTube...
