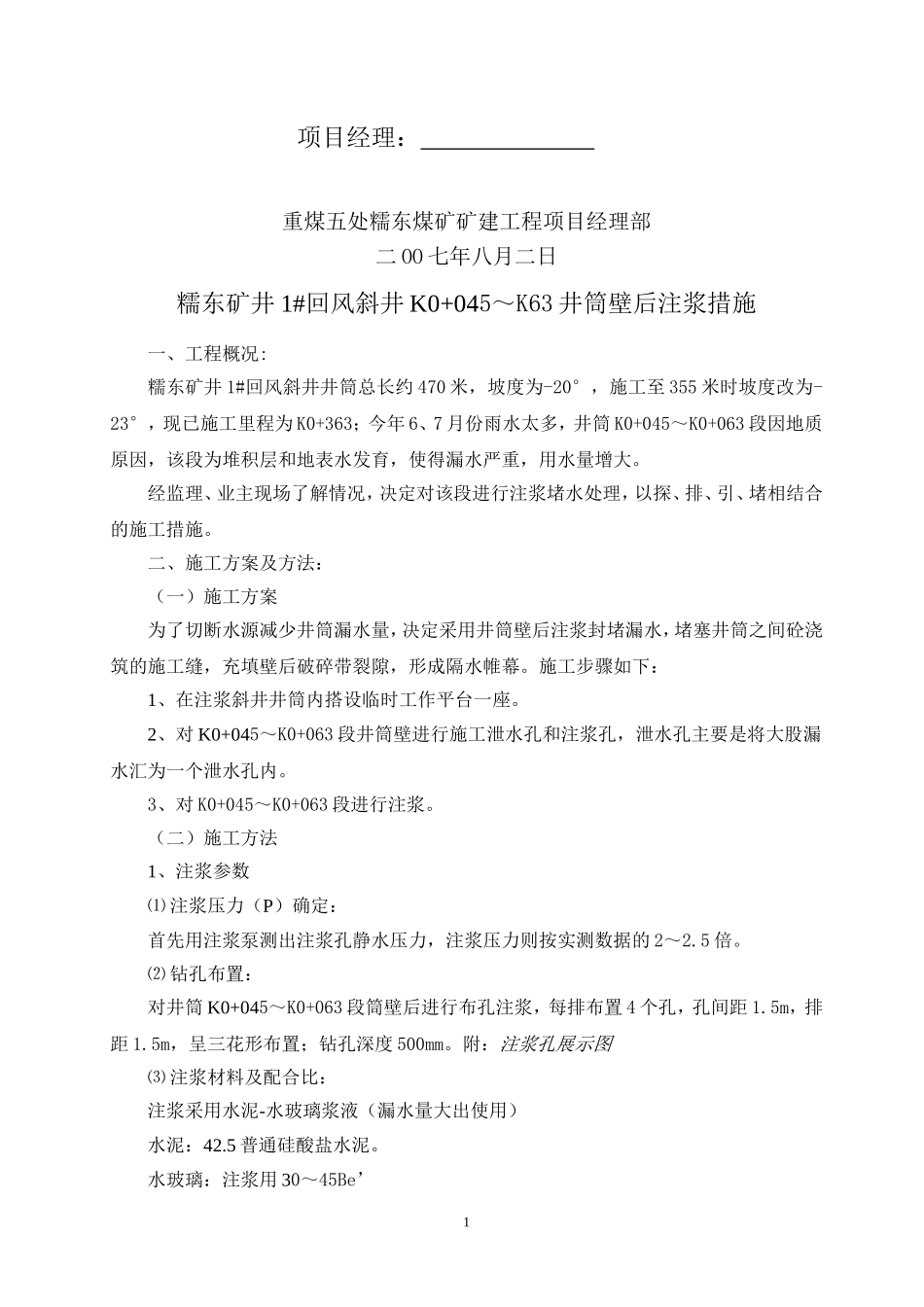

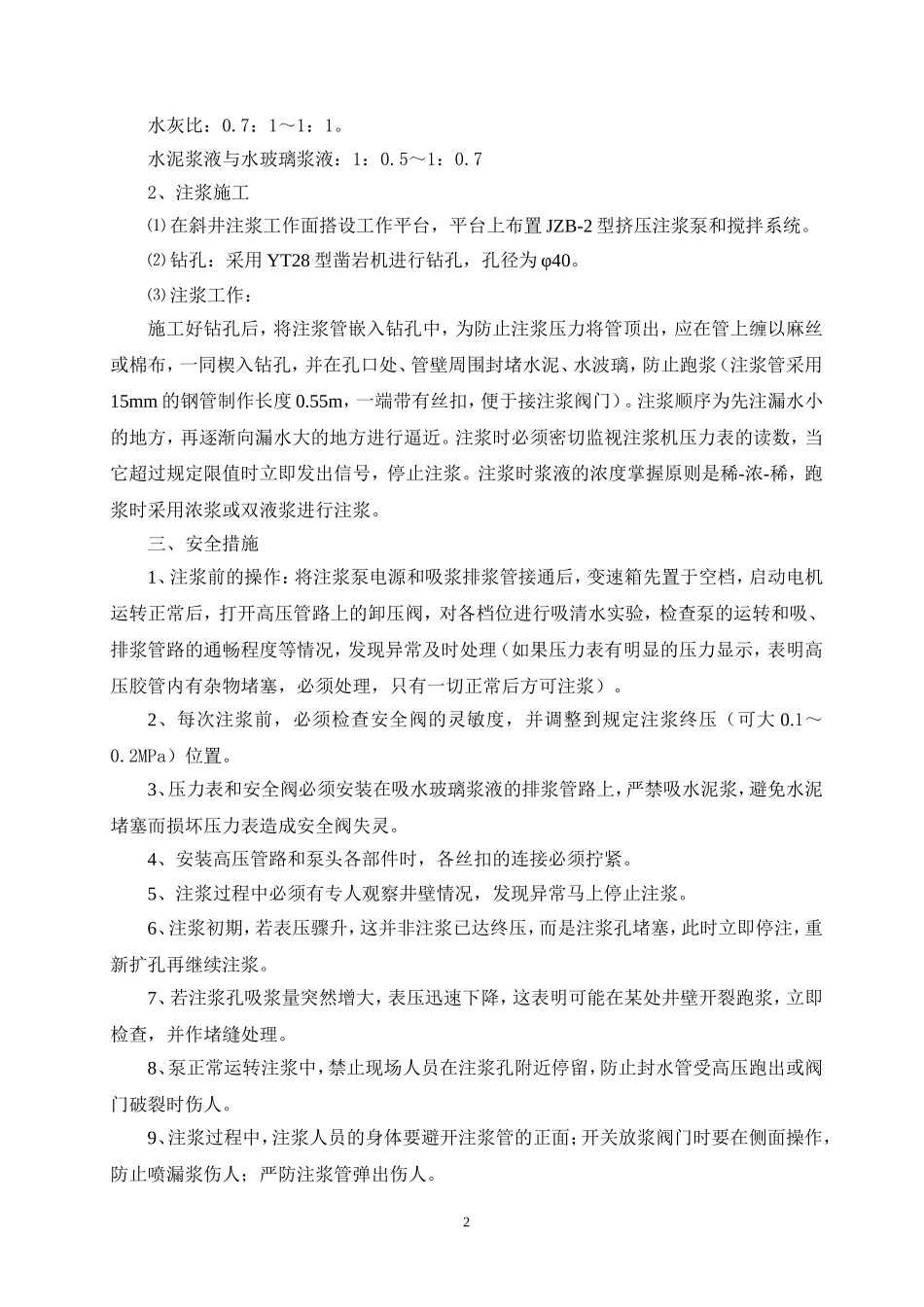

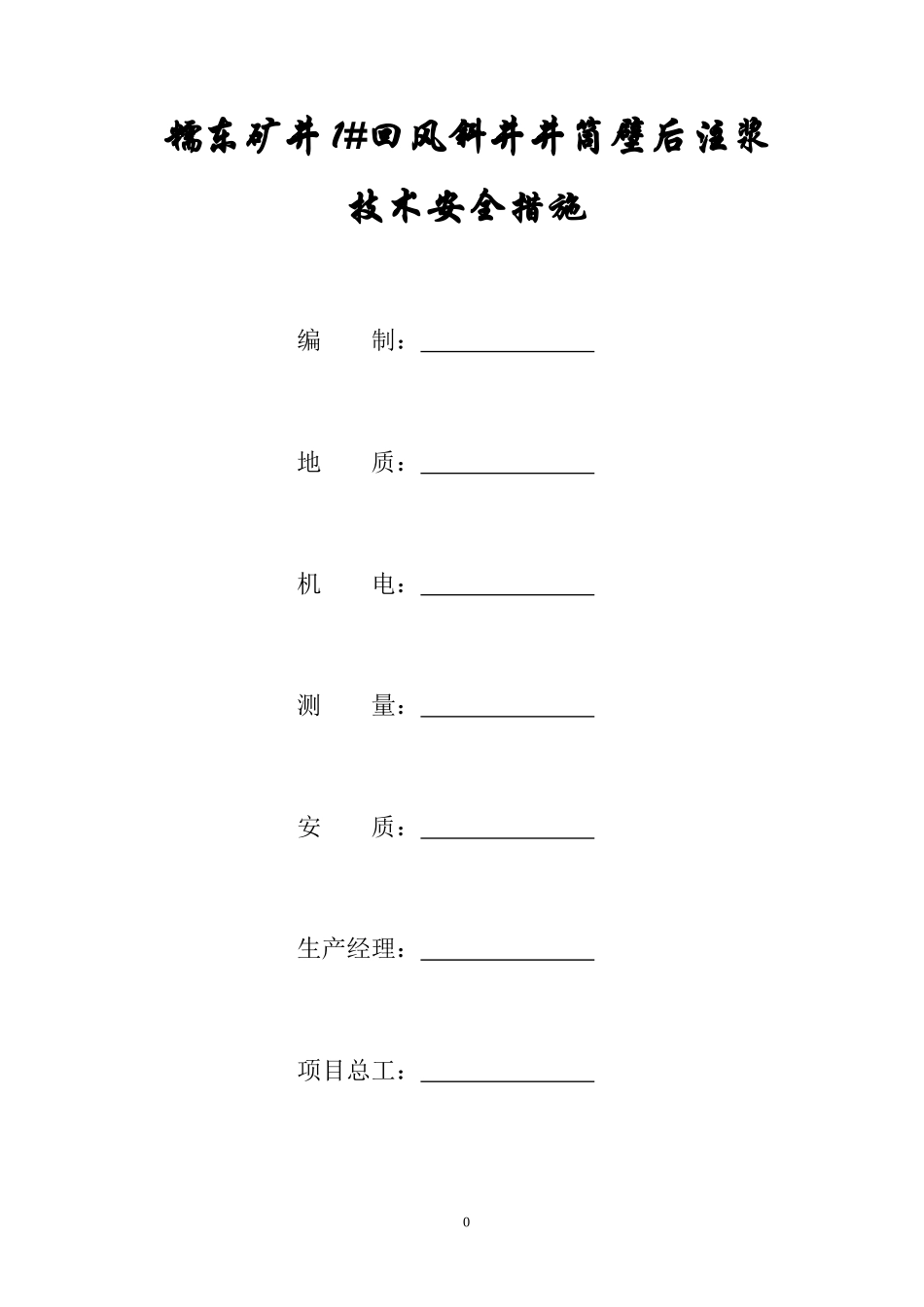

糯东矿井1#回风斜井井筒壁后注浆技术安全措施编制：地质：机电：测量：安质：生产经理：项目总工：0项目经理：重煤五处糯东煤矿矿建工程项目经理部二OO七年八月二日糯东矿井1#回风斜井K0+045～K63井筒壁后注浆措施一、工程概况:糯东矿井1#回风斜井井筒总长约470米，坡度为-20°，施工至355米时坡度改为-23°，现已施工里程为K0+363；今年6、7月份雨水太多，井筒K0+045～K0+063段因地质原因，该段为堆积层和地表水发育，使得漏水严重，用水量增大。经监理、业主现场了解情况，决定对该段进行注浆堵水处理，以探、排、引、堵相结合的施工措施。二、施工方案及方法：（一）施工方案为了切断水源减少井筒漏水量，决定采用井筒壁后注浆封堵漏水，堵塞井筒之间砼浇筑的施工缝，充填壁后破碎带裂隙，形成隔水帷幕。施工步骤如下：1、在注浆斜井井筒内搭设临时工作平台一座。2、对K0+045～K0+063段井筒壁进行施工泄水孔和注浆孔，泄水孔主要是将大股漏水汇为一个泄水孔内。3、对K0+045～K0+063段进行注浆。（二）施工方法1、注浆参数⑴注浆压力（P）确定：首先用注浆泵测出注浆孔静水压力，注浆压力则按实测数据的2～2.5倍。⑵钻孔布置：对井筒K0+045～K0+063段筒壁后进行布孔注浆，每排布置4个孔，孔间距1.5m，排距1.5m，呈三花形布置；钻孔深度500mm。附：注浆孔展示图⑶注浆材料及配合比：注浆采用水泥-水玻璃浆液（漏水量大出使用）水泥：42.5普通硅酸盐水泥。水玻璃：注浆用30～45Be’1水灰比：0.7：1～1：1。水泥浆液与水玻璃浆液：1：0.5～1：0.72、注浆施工⑴在斜井注浆工作面搭设工作平台，平台上布置JZB-2型挤压注浆泵和搅拌系统。⑵钻孔：采用YT28型凿岩机进行钻孔，孔径为φ40。⑶注浆工作：施工好钻孔后，将注浆管嵌入钻孔中，为防止注浆压力将管顶出，应在管上缠以麻丝或棉布，一同楔入钻孔，并在孔口处、管壁周围封堵水泥、水波璃，防止跑浆（注浆管采用15mm的钢管制作长度0.55m，一端带有丝扣，便于接注浆阀门）。注浆顺序为先注漏水小的地方，再逐渐向漏水大的地方进行逼近。注浆时必须密切监视注浆机压力表的读数，当它超过规定限值时立即发出信号，停止注浆。注浆时浆液的浓度掌握原则是稀-浓-稀，跑浆时采用浓浆或双液浆进行注浆。三、安全措施1、注浆前的操作：将注浆泵电源和吸浆排浆管接通后，变速箱先置于空档，启动电机运转正常后，打开高压管路上的卸压阀，对各档位进行吸清水实验，检查泵的运转和吸、排浆管路的通畅程度等情况，发现异常及时处理（如果压力表有明显的压力显示，表明高压胶管内有杂物堵塞，必须处理，只有一切正常后方可注浆）。2、每次注浆前，必须检查安全阀的灵敏度，并调整到规定注浆终压（可大0.1～0.2MPa）位置。3、压力表和安全阀必须安装在吸水玻璃浆液的排浆管路上，严禁吸水泥浆，避免水泥堵塞而损坏压力表造成安全阀失灵。4、安装高压管路和泵头各部件时，各丝扣的连接必须拧紧。5、注浆过程中必须有专人观察井壁情况，发现异常马上停止注浆。6、注浆初期，若表压骤升，这并非注浆已达终压，而是注浆孔堵塞，此时立即停注，重新扩孔再继续注浆。7、若注浆孔吸浆量突然增大，表压迅速下降，这表明可能在某处井壁开裂跑浆，立即检查，并作堵缝处理。8、泵正常运转注浆中，禁止现场人员在注浆孔附近停留，防止封水管受高压跑出或阀门破裂时伤人。9、注浆过程中，注浆人员的身体要避开注浆管的正面；开关放浆阀门时要在侧面操作，防止喷漏浆伤人；严防注浆管弹出伤人。210、注浆过程中如果要处理注浆泵及注浆管路时，必须先停机，打开卸压阀并确定卸压后，再打开管路进行处理。11、注浆过程中必须及时处理跑浆；严禁将注浆管口对准其它作业人员。12、操作注浆泵司机与把注浆泵人员要密切配合，其注浆给压、停泵、开泵要听从把注浆孔人员的口令。13、每班班长要认真填写原始记录，下班后向技术室汇报当班注浆情况并移交原始记录。14、严禁使用低标号和变质水泥，水玻璃配制要经常测试其浓度。15、每班注浆结束后，必须把整个管路、泵及浆桶冲洗干净，然后检查吸、排浆阀。16、注浆过程中，如果出现设备异常响声，压力极不稳定，要立即停机...
