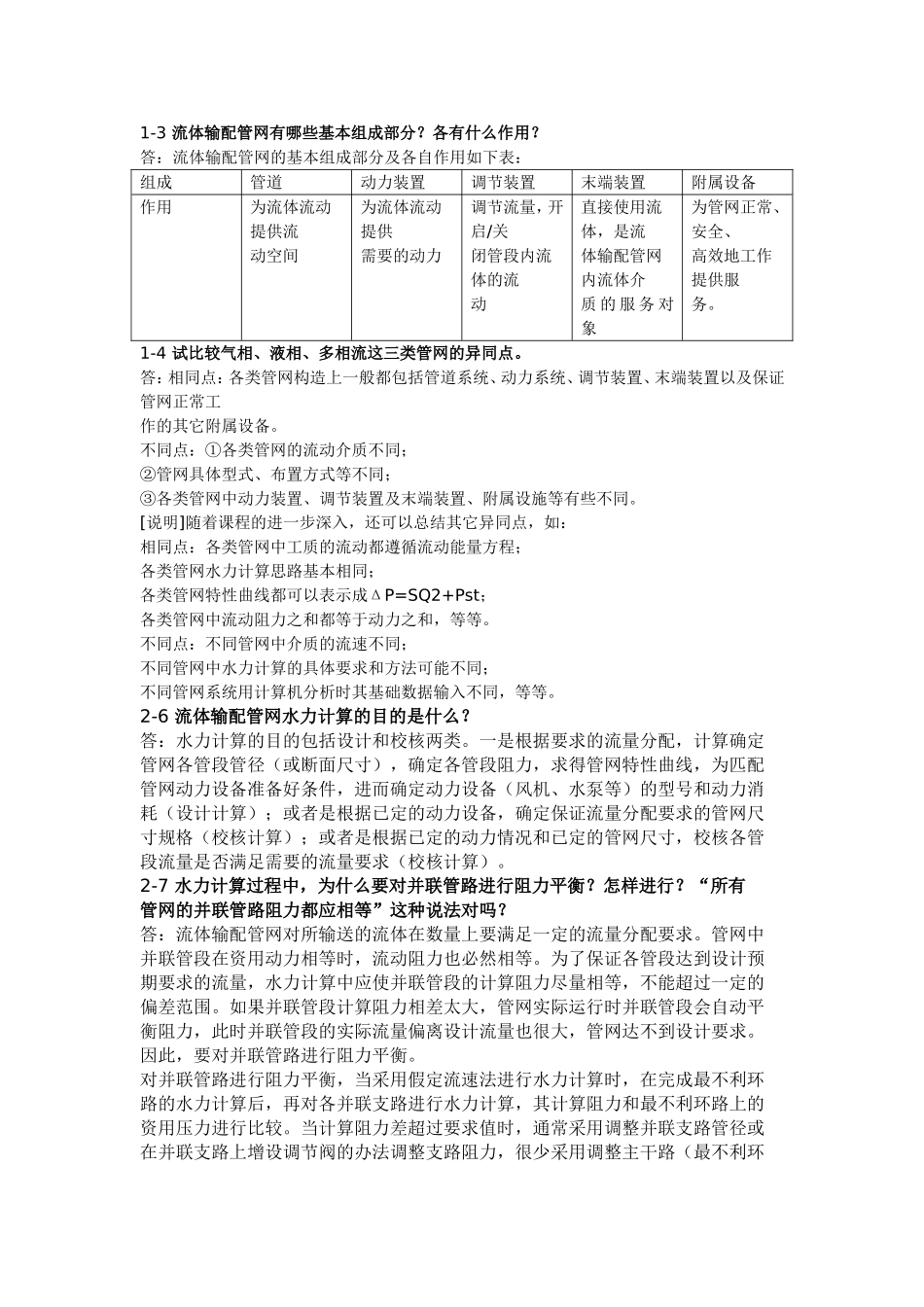

1-3流体输配管网有哪些基本组成部分？各有什么作用？答：流体输配管网的基本组成部分及各自作用如下表：组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间为流体流动提供需要的动力调节流量，开启/关闭管段内流体的流动直接使用流体，是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服务。1-4试比较气相、液相、多相流这三类管网的异同点。答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。[说明]随着课程的进一步深入，还可以总结其它异同点，如：相同点：各类管网中工质的流动都遵循流动能量方程；各类管网水力计算思路基本相同；各类管网特性曲线都可以表示成ΔP=SQ2+Pst；各类管网中流动阻力之和都等于动力之和，等等。不同点：不同管网中介质的流速不同；不同管网中水力计算的具体要求和方法可能不同；不同管网系统用计算机分析时其基础数据输入不同，等等。2-6流体输配管网水力计算的目的是什么？答：水力计算的目的包括设计和校核两类。一是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸），确定各管段阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号和动力消耗（设计计算）；或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格（校核计算）；或者是根据已定的动力情况和已定的管网尺寸，校核各管段流量是否满足需要的流量要求（校核计算）。2-7水力计算过程中，为什么要对并联管路进行阻力平衡？怎样进行？“所有管网的并联管路阻力都应相等”这种说法对吗？答：流体输配管网对所输送的流体在数量上要满足一定的流量分配要求。管网中并联管段在资用动力相等时，流动阻力也必然相等。为了保证各管段达到设计预期要求的流量，水力计算中应使并联管段的计算阻力尽量相等，不能超过一定的偏差范围。如果并联管段计算阻力相差太大，管网实际运行时并联管段会自动平衡阻力，此时并联管段的实际流量偏离设计流量也很大，管网达不到设计要求。因此，要对并联管路进行阻力平衡。对并联管路进行阻力平衡，当采用假定流速法进行水力计算时，在完成最不利环路的水力计算后，再对各并联支路进行水力计算，其计算阻力和最不利环路上的资用压力进行比较。当计算阻力差超过要求值时，通常采用调整并联支路管径或在并联支路上增设调节阀的办法调整支路阻力，很少采用调整主干路（最不利环路）阻力的方法，因为主干路影响管段比支路要多。并联管路的阻力平衡也可以采用压损平均法进行：根据最不利环路上的资用压力，确定各并联支路的比摩阻，再根据该比摩阻和要求的流量，确定各并联支路的管段尺寸，这样计算出的各并联支路的阻力和各自的资用压力基本相等，达到并联管路的阻力平衡要求。“所有管网的并联管路阻力都应相等”这种说法不对。在考虑重力作用和机械动力同时作用的管网中，两并联管路的流动资用压力可能由于重力重用而不等，而并联管段各自流动阻力等于其资用压力，这种情况下并联管路阻力不相等，其差值为重力作用在该并联管路上的作用差。2-9比较假定流速法、压损平均法和静压复得法的特点和适用情况。答：假定流速法的特点是先按照合理的技术经济要求，预先假定适当的管内流速；在结合各管段输送的流量，确定管段尺寸规格；通常将所选的管段尺寸按照管道统一规格选用后，再结合流量反算管段内实际流速；根据实际流速（或流量）和管段尺寸，可以计算各管段实际流动阻力，进而可确定管网特性曲线，选定与管网相匹配的动力设备。假定流速法适用于管网的设计计算，通常已知管网流量分配而管网尺寸和动力设备未知的情况。压损平均法的特点是根据管网（管段）已知的作用压力（资用压力），按所计算的管段长度，将该资用压力平均分配到计算管段上，得到单位管长的压力损失（平均比摩阻）；再根据各管段的流量和平均比摩阻确定各管段的管道尺寸。压损平均法可用...
