压力容器水压试验工艺守则VIP专享VIP免费

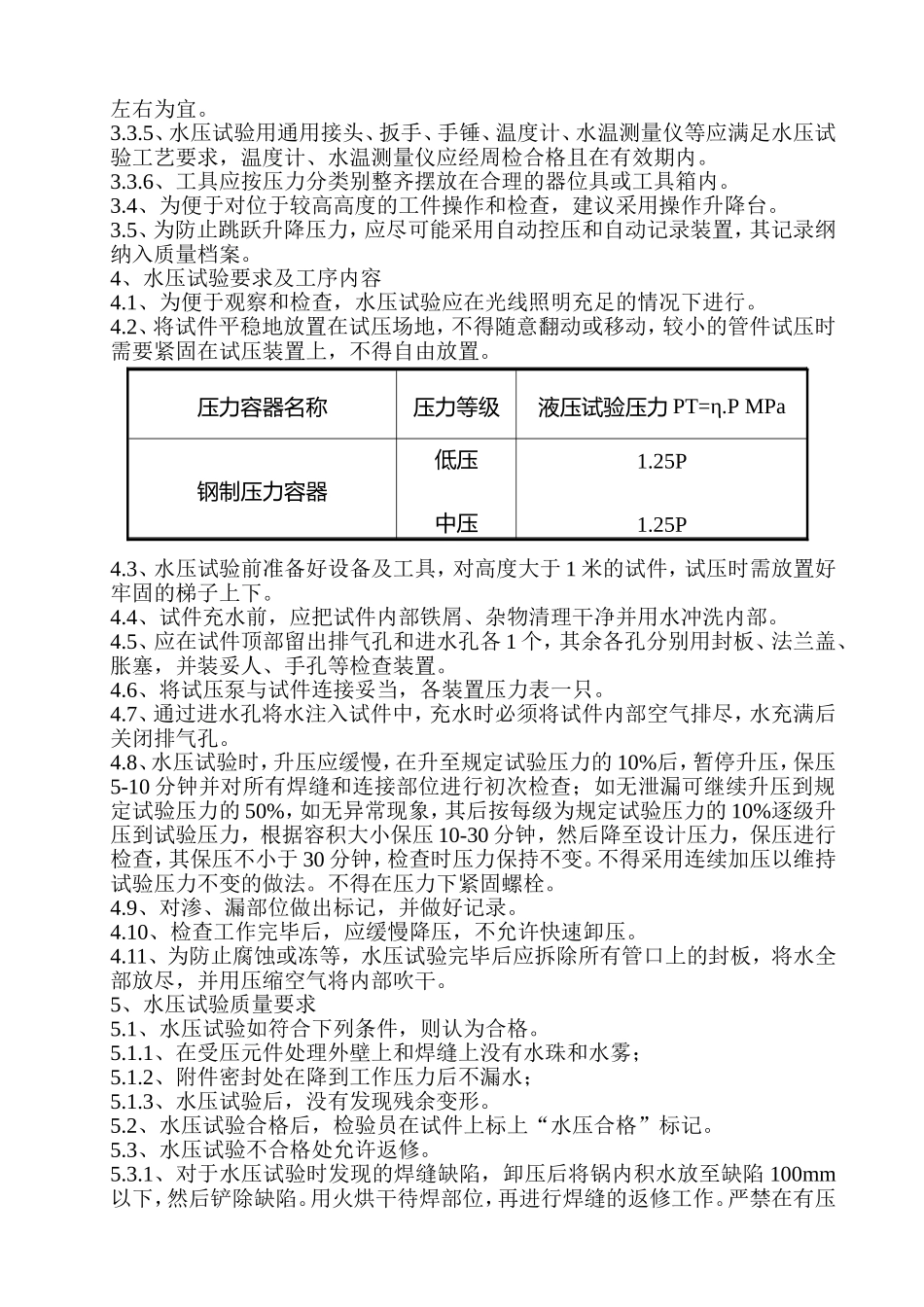

水压试验工艺守则1、适用范围本守则规定了本公司钢制压力容器总体及受压元件实验的技术要求和操作规范。2、总则2.1、压力容器受压元件的压力试验，应在无损检测及有关检验项目合格后进行。对需要热处理的受压元件和部件则应在热处理后进行。2.2、压力实验，试验压力按下表注：①、钢制压力容器耐压试验压力取1.25P和P+0.1二者中的确良较大值。②、对不是按内压计算公式决定壁厚的压力容器（考虑稳定性设计的）适当提高耐压试验压力。③、对设计温度（壁温）大于等于200℃的钢制压力容器，耐压试验的压力P'T按下式计算：P'T=PT[δ]/[δ]t=η.[δ]/[δ]T式中：P—压力容器的设计压力，MPaP'T—设计温度下的耐压试验压力，MPaη—耐压试验压力系数[δ]、[δ]T分别为试验温与设计温度下材料的许用压力，MPa。2.3、压力试验前，压力容器的各连接部位的坚固螺栓必装配齐全，紧固妥当，用两个量程相同并经校正的压力表，装在试验装置上便于观察的部位。压力表应符合以下规定：2.3.1、选用的压力表必须与所用的介质相适应。2.3.2、低压容器使用的压力表精度不应低于2.5级，中压容器使用的压力表精度应不低于1.5级。2.3.3、压力表的表盘刻度极限值应为最高工作压力的1.0-3.0倍，最好选用2倍，表盘直径应不小于100mm。2.4、液压试验时，压力容器壳体平均一次总体薄膜压力不得超过实验温度下材料屈服点的90%。2.5、液压试验用水为介质时，其所用水必须是干净的。奥氏体不锈钢压力容器用水进行水压试验后，应立即将水渍去除干净，无法达到这一要求时，则应控制水中的氯离子含量不超过25PPm。2.6、碳素钢，16MnR和15MnVR制压力容器液压试验时，液体温度不得小于5℃，其它低合金钢制压力容器液体温度不得低于15℃。2.7、水压试验时，试件的人、手孔等密封装置，必须采用该产品的配带部件，不得使用替代装置。3、水压试验的设备及其技术要求：3.1、水压试验应有专用的场地（水压试验台）。3.2、水压试验场地周围应固有隔墙护板进行防扩。3.3、水压试验常用的设备、工具及辅助材料。3.3.1、水压试验用电动试压泵和手动试压泵应符合水压试验工艺要求。3.3.2、水压试验用压力表按2.3条的有关规定。3.3.3、为便于观察，使读数清晰，规定：位于2米以下高度的压力表刻度盘直径应不小于100mm；位于2米以上高度的压力表刻度盘直径宜选用100-200mm；位于4米高度的压力表刻度盘直径应大于200mm。3.3.4、水压试验用加压管路一般选用软性的黄钢管或高压橡胶管，长度为4米左右为宜。3.3.5、水压试验用通用接头、扳手、手锤、温度计、水温测量仪等应满足水压试验工艺要求，温度计、水温测量仪应经周检合格且在有效期内。3.3.6、工具应按压力分类别整齐摆放在合理的器位具或工具箱内。3.4、为便于对位于较高高度的工件操作和检查，建议采用操作升降台。3.5、为防止跳跃升降压力，应尽可能采用自动控压和自动记录装置，其记录纲纳入质量档案。4、水压试验要求及工序内容4.1、为便于观察和检查，水压试验应在光线照明充足的情况下进行。4.2、将试件平稳地放置在试压场地，不得随意翻动或移动，较小的管件试压时需要紧固在试压装置上，不得自由放置。4.3、水压试验前准备好设备及工具，对高度大于1米的试件，试压时需放置好牢固的梯子上下。4.4、试件充水前，应把试件内部铁屑、杂物清理干净并用水冲洗内部。4.5、应在试件顶部留出排气孔和进水孔各1个，其余各孔分别用封板、法兰盖、胀塞，并装妥人、手孔等检查装置。4.6、将试压泵与试件连接妥当，各装置压力表一只。4.7、通过进水孔将水注入试件中，充水时必须将试件内部空气排尽，水充满后关闭排气孔。4.8、水压试验时，升压应缓慢，在升至规定试验压力的10%后，暂停升压，保压5-10分钟并对所有焊缝和连接部位进行初次检查；如无泄漏可继续升压到规定试验压力的50%，如无异常现象，其后按每级为规定试验压力的10%逐级升压到试验压力，根据容积大小保压10-30分钟，然后降至设计压力，保压进行检查，其保压不小于30分钟，检查时压力保持不变。不得采用连续加压以维持试验压力不变的做法。不得在压力下紧固螺栓。4.9、对渗、漏部位做出标记，并做好记录。4.10、检查...
