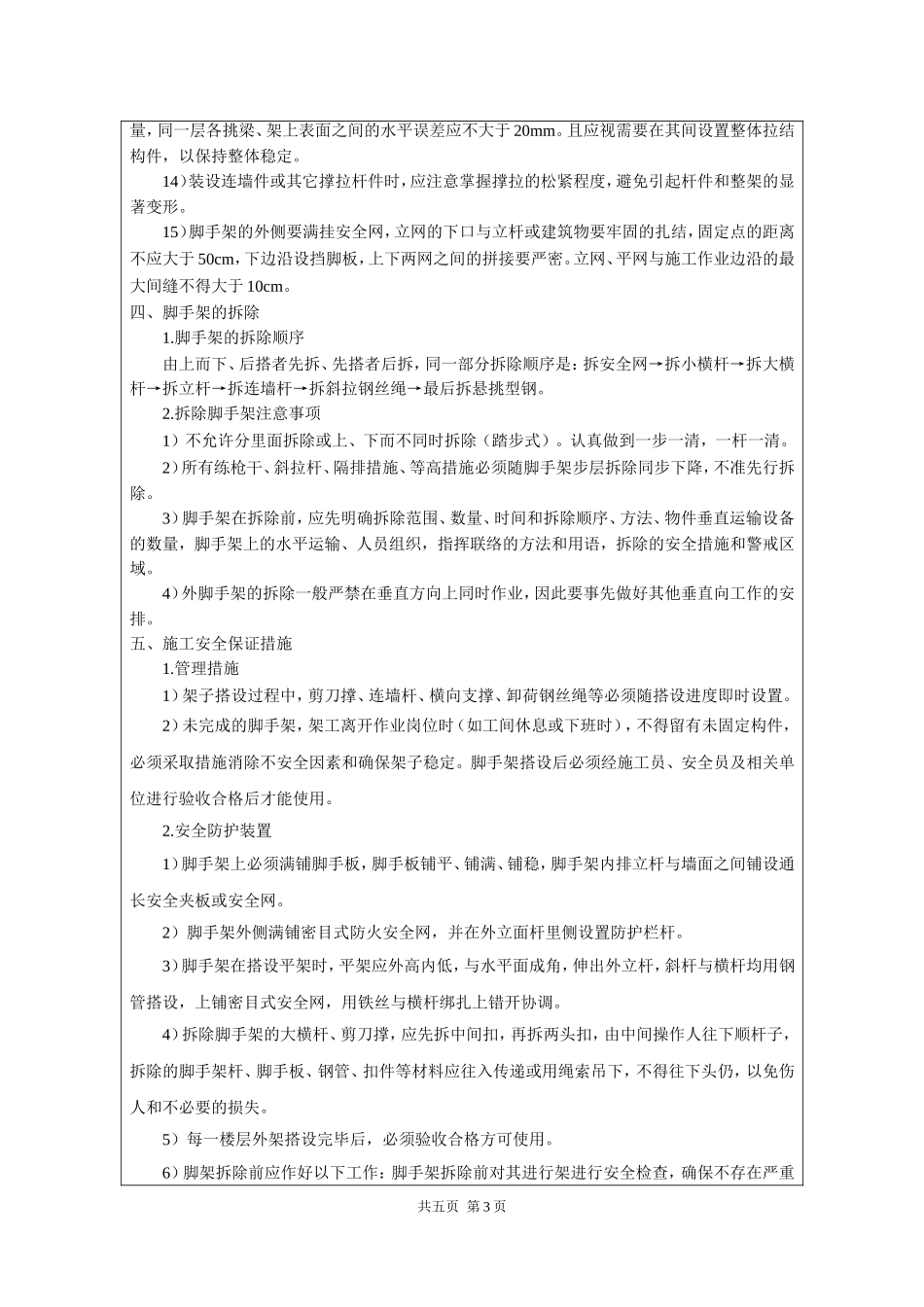

技术方案交底及发放情况一览表工程名称：中天·会展城A区小学2#幼儿园工程编号：文件(资料)名称型钢悬挑外架方案交底方案交底内容：二、脚手架的材料及布置1.悬挑层布设具体情况：本工程悬挑层为二层板面，部分阳角处悬挑在地下室顶板，最大悬挑搭设高度19.6m，搭设位置详附图（A区小学2#幼儿园工程悬挑外架平面布置图）。2.脚手架参数双排脚手架搭设高度为19.6m，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m，立杆的横距为0.9m，立杆的步距为1.8m；内排架距离墙长度为0.30m；采用的钢管类型为Φ48×2.7，横杆与立杆连接方式为单扣件；连墙件布置取三步三跨，竖向间距5.4m，水平间距4.5m，采用扣件连接；连墙件连接方式为单扣件；3．悬挑外架的搭设方式：1）外架悬挑端的悬挑长度在1.3m以内的采用3米18号工字钢进行悬挑。2）外架悬挑端的悬挑长度大于1.3米且小于或等于1.7米时，采用4米18号工字钢作悬挑梁。3）外架悬挑端的悬挑长度在大于1.7米且小于或等于2.6米时，采用6米18号工字钢做悬挑，在悬挑端设直径为17mm斜拉钢丝绳一根。4）悬挑外架搭设高度为11.5m时，在部分阳角部位，采用连梁式型钢悬挑，主梁和次梁均采用18号工字钢进行悬挑，并在脚手架立杆与悬挑工字钢相交部位，悬挑工字钢张拉17mm钢丝绳。二、施工计划1.施工工艺技术1）预埋工字钢套环、钢丝绳吊环工字钢套环、钢丝绳吊环都必须采用A20圆钢，不得使用冷拉后的钢筋及螺纹钢。工字钢套环一般应设置在梁内，当设置在板内时，锚固端的长度不得小于悬挑端的1.5倍，且尾部设2个锚点，锚点相距200mm。工字钢套环露出混凝土板面的高度应根据工字钢悬挑梁的面标高确定，一般以高于工字钢悬挑梁5CM为宜，埋设时应考虑混凝土梁相互交叉所导致的梁面标高不同的问题。钢丝绳吊环露出混凝土板面以10CM计算，且端部向悬吊端自然弯曲为宜。工字钢套环和钢丝绳吊环每端锚入混凝土内的长度都不得小于54CM,且端部设置180度弯钩。工字钢套环必须采用A20圆钢，不得使用冷拉后的钢筋及螺纹钢。4）工字钢锚固外架悬挑梁所用工字钢采用18号工字钢，工字钢在建筑物内锚固段长度一般不小于悬挑共五页第1页端长度的1.5倍（不得小于1.25倍）。普通悬挑工字钢间距根据立杆间距确定，每横排立杆下必须设置一根工字钢。联梁式工字钢主梁跨度不得大于4.5M（3×1.5M）。工字钢须在除锈后刷防锈漆及黄色面漆（同立杆、横杆、扣件、附墙杆钢管），工字钢外露长度统一为100mm。5）钢丝绳对于工字钢悬挑端在1.7米~2.6米，悬挑端设置张拉钢丝绳；采用连梁式布置时，外架立杆与悬挑工字钢相交部位，悬挑工字钢张拉钢丝绳。钢丝绳断丝数在一个节距内超过10%、钢丝绳锈蚀或表面磨损达40%以及有死弯、结构变形绳芯挤出等情况时，应报废停止使用，绳卡及花蓝调节螺杆规格必须与钢丝绳相匹配。三、脚手架的安装1.悬挑脚手架搭设的工艺流程为：预埋钢筋套环→混凝土浇筑及养护→安装工字钢→搭第一排横杆→搭外架→加固→铺脚手板→挂安全网→本层主体结构施工→预埋钢丝绳拉环→浇筑上一层混凝土养护→安装工字钢斜拉钢丝绳→根据需要继续搭设外架。2.外脚手架搭设的基本要求横平竖直、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。按照规定的构造方案和尺寸进行搭设。3.脚手架搭设的一般规定1）架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分堆堆好，搭设前清除障碍物。2）不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料槽（斗）等。3）搭设双排脚手架，先立里排立杆，后立外排立杆，立杆的垂直偏差不得大于1/200架高，相邻两根立杆接头错开500mm，并不在同一步距内。4）大横杆架设在立杆内侧，同一水平面的内外大横杆接头错开一跨距，大横杆水平偏差控制在50mm内。5）小横杆垂直置于大横杆之上，用扣件与立杆固紧连接，小横向联合杆伸出大横杆之外，不应小于100mm，靠近一面，距离100～150mm，小横杆应水平，不得内高外低。6）剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在立杆外侧，与大横杆成45~60夹角。7）为保证架子的稳定性，搭设剪...
