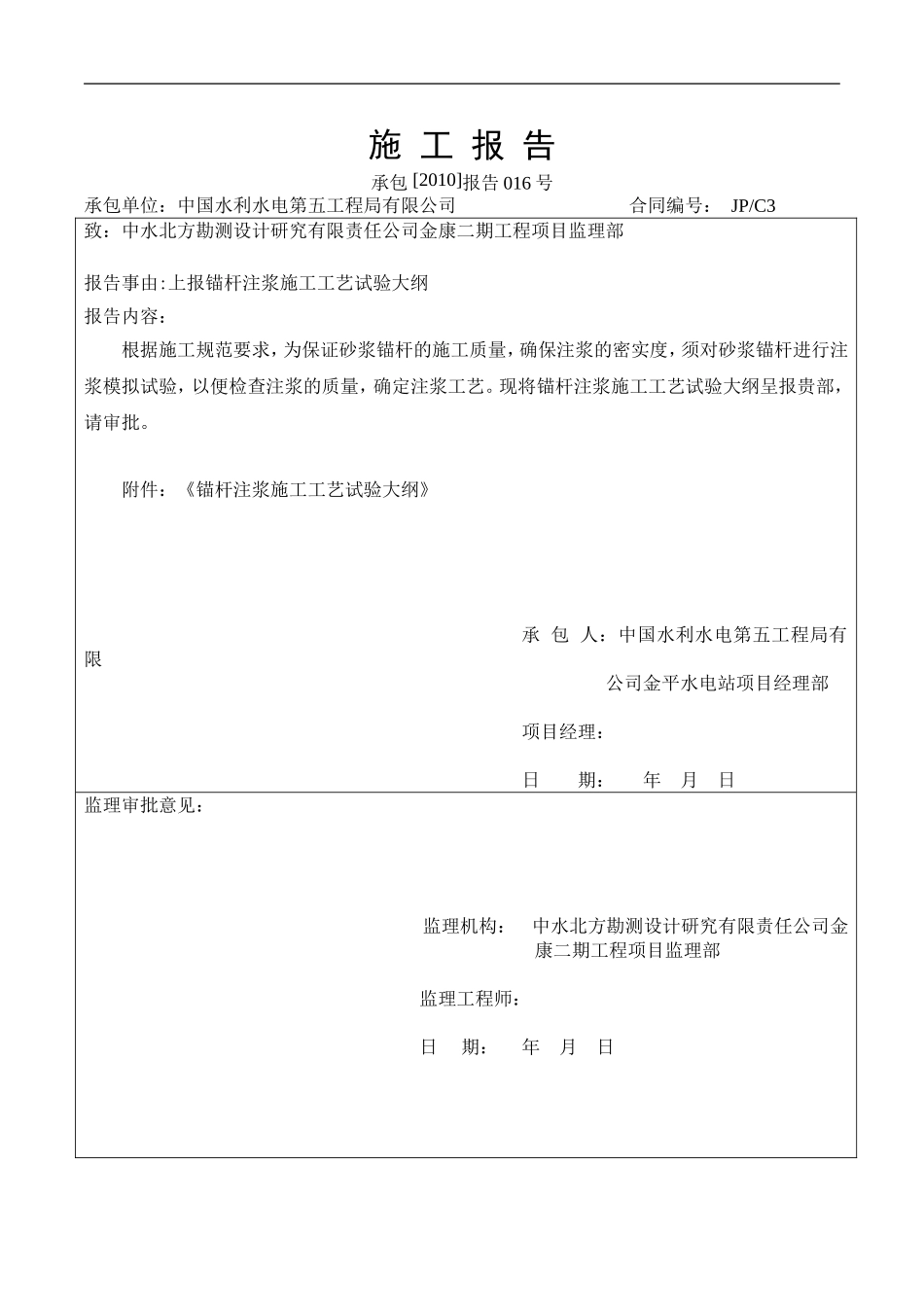

施工报告承包[2010]报告016号承包单位：中国水利水电第五工程局有限公司合同编号：JP/C3致：中水北方勘测设计研究有限责任公司金康二期工程项目监理部报告事由:上报锚杆注浆施工工艺试验大纲报告内容：根据施工规范要求，为保证砂浆锚杆的施工质量，确保注浆的密实度，须对砂浆锚杆进行注浆模拟试验，以便检查注浆的质量，确定注浆工艺。现将锚杆注浆施工工艺试验大纲呈报贵部，请审批。附件：《锚杆注浆施工工艺试验大纲》承包人：中国水利水电第五工程局有限公司金平水电站项目经理部项目经理：日期：年月日监理审批意见：监理机构：中水北方勘测设计研究有限责任公司金康二期工程项目监理部监理工程师：日期：年月日四川康定县金平水电站C3标锚杆注浆施工工艺试验大纲四川省金汤河金平水电站引水隧洞下段及发电厂房工程（合同编号:JP/C3）锚杆注浆施工工艺试验大纲中国水电五局金平水电站引水隧洞下段及发电厂房工程二○一○年七月1四川康定县金平水电站C3标锚杆注浆施工工艺试验大纲锚杆注浆施工工艺试验大纲1、编制依据(1)《水电水利工程锚喷支护施工规范》（DL/T5181-2003）(1)《锚杆喷射混凝土支护技术规范》（GB50086-2001）(2)《引水发电系统地下洞室开挖及锚喷支护施工技术要求》（2010-JJP(设)-01号）(3)《主、副厂房开挖及喷锚支护图》（金平-C3-厂01-14～19）(4)《主变洞开挖及喷锚支护图》（金平-C3-厂01-20，21，22）(5)《尾闸室开挖及锚喷支护图》（金平-C3-厂01-23，24，25）2、试验目的为了保证本标段内主体工程锚杆的施工质量符合规范及设计要求，确保注浆的密实度，对砂浆锚杆进行注浆模拟试验，以便检测注浆的质量，确定注浆工艺，以满足安全、进度需要。3、试验地点康定县金平水电站C3标1#营地内4、试验人员工程管理部、质量管理部、试验室相关人员、作业队支护人员、其他单位相关人员等。5、试验设备及仪器（1）砂浆搅拌设备：HJF300砂浆拌和机；（2）注浆设备：水泥砂浆注浆机；（3）切割设备：5.5KW钢筋切割机；（4）砂浆试验仪器：砂浆稠度测定仪、砂标准筛、台秤、磅秤；6、试验步骤（1）在1#营地内用脚手架搭设一个高9米的操作平台，以方便9m锚杆能垂直向上插入为宜。（2）根据锚杆长度（9m和6m）加工与锚孔孔径相同的Ф50PVC管作为注浆管，并将PVC管一端封堵，且和相同长度的钢管绑扎在一起，以保证PVC管的钢度，最终形成的PVC管必须调直不得弯曲。（3）根据锚杆角度和孔深，将6m和9mPVC管按照与地面平行、垂直向上和倾斜45°三个方向固定于操作平台上，每种角度的PVC管固定两根。（4）注浆前10分钟，按照实际施工工艺，砂子采用2.5mm筛子过筛，砂子细度模数不宜大于2.2。经筛分后的细砂和雅森P.042.5R水泥按照施工配比现场拌制M25水泥砂浆，砂浆使用注浆搅拌机拌制，M25砂浆配比为：水：水泥=0.42，水泥：砂=0.6，砂浆稠度控制在140-2四川康定县金平水电站C3标锚杆注浆施工工艺试验大纲160（mm）。（5）按照现场施工相同的注浆工艺，将拌制好的砂浆采用注浆机进行注浆，采用先注浆后安装锚杆的施工工艺，注浆时注浆管插至距孔底5～10cm，随砂浆的注入缓慢匀速拔出，直到管内注满浆液为止（此时应记录好注浆液的时间）。为防止仰孔和水平孔内浆液流出，孔内注满浆后，立即采用锚固剂孔口堵住，随即将准备好的锚杆（Ф28，L=6m，Ф32，L=9m）插入，之后封堵孔口，此工艺在6m和9m各角度PVC管各做一根。然后采用先安装锚杆后注浆的施工工艺，将准备好的锚杆（Ф28，L=6m，Ф32，L=9m）插入PVC管中，孔口部位采用快凝砂浆封堵，封堵时须在底端留出注浆孔，并将排气管接至孔底，随即向注浆孔里注入浆液，直至端排气孔溢出浆液为止（此时应记录好注满浆液的时间），最后将注浆孔和排气孔封堵死，此工艺在6m和9m各角度PVC管各做一根。（6）注浆结束后，养护7天后，随机切断PVC管，根据切开断面检查砂浆的密实度。（7）注浆过程中做好试验记录，为实际施工提供有利参数。7、试验结果我部进行砂浆锚杆注浆模拟试验时，将通知监理、设计、业主行相关单位参加，通过锚杆注浆试验中各项指标的检测，得出相应的指标值。现场得到的各数据可作为试验结果，最后对试验...
