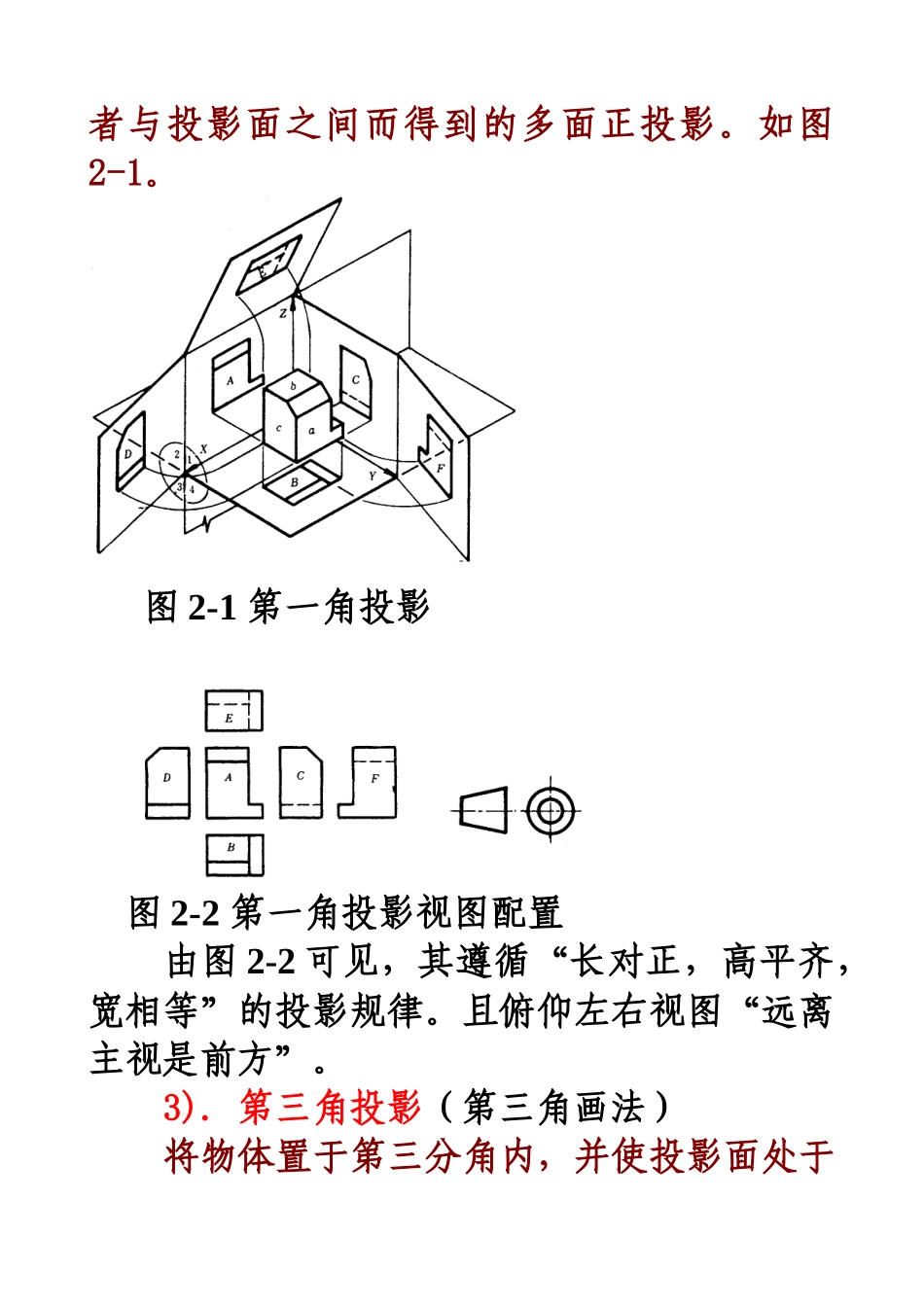

1).直角坐标体系(参图1－1)由三根相互垂直的轴（直角坐标轴）和相同的原点及其计量单位所构成的坐标体系。分八个分角，第一、第三角用得多。图1－1直角坐标体系2).第一角投影（第一角画法）将物体置于第一分角内，并使其处于观察者与投影面之间而得到的多面正投影。如图2-1。图2-1第一角投影图2-2第一角投影视图配置由图2-2可见，其遵循“长对正，高平齐，宽相等”的投影规律。且俯仰左右视图“远离主视是前方”。3).第三角投影（第三角画法）将物体置于第三分角内，并使投影面处于观察者与物体之间而得到的多面正投影。如图3-1。图3-1第三角投影图3-2第三角投影视图配置由图3-2可见，其遵循“长对正，高平齐，宽相等”的投影规律。且俯仰左右视图“远离主视是后方”。4).投影规定：ISO规定：“第一角画法和第三角画法同等使用”。采用第几角画法，须在标题栏中标出投影符号。“GB/T17451－1998”规定：“技术图样…，并优先采用第一角画法”。
