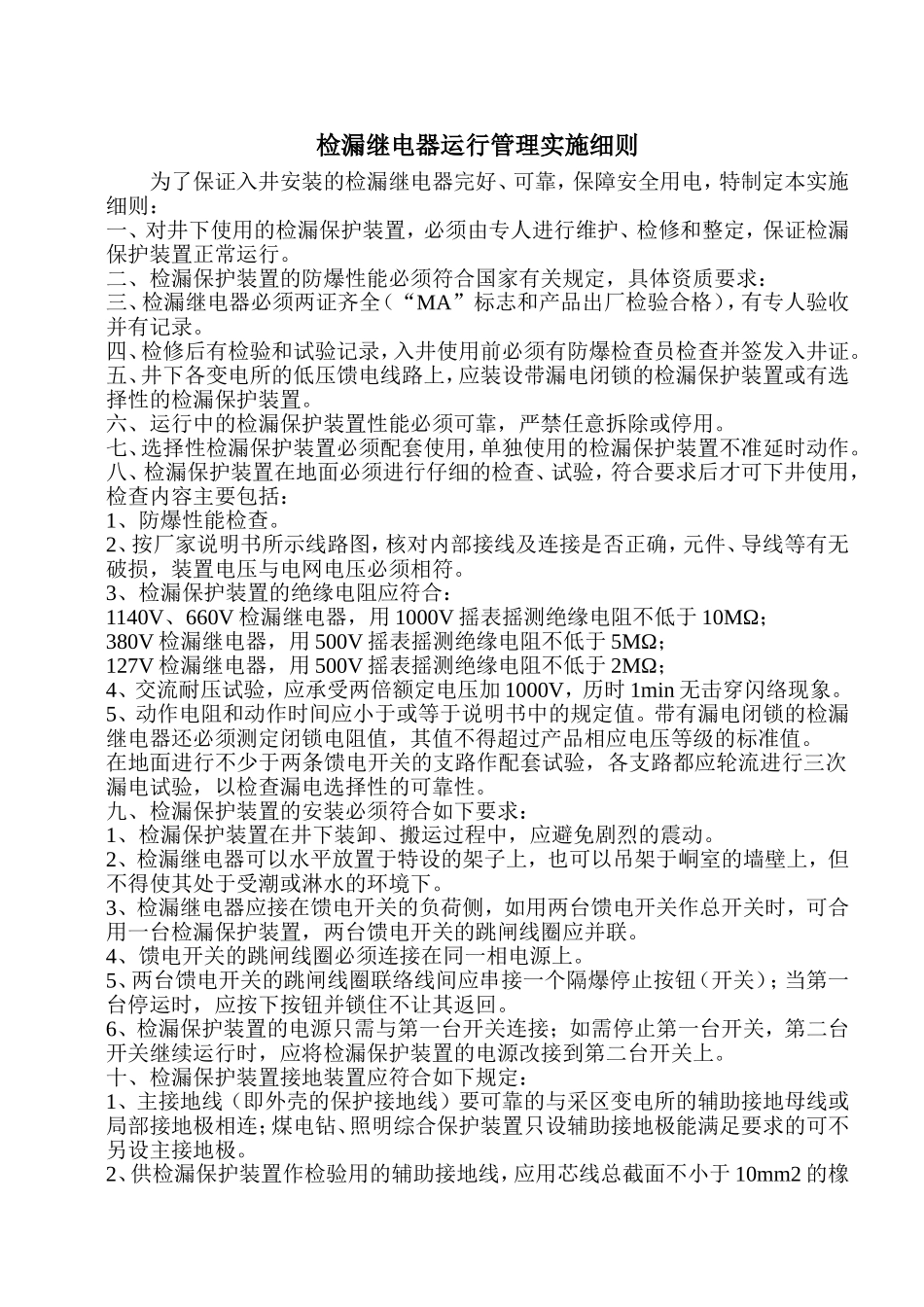

检漏继电器运行管理实施细则为了保证入井安装的检漏继电器完好、可靠，保障安全用电，特制定本实施细则：一、对井下使用的检漏保护装置，必须由专人进行维护、检修和整定，保证检漏保护装置正常运行。二、检漏保护装置的防爆性能必须符合国家有关规定，具体资质要求：三、检漏继电器必须两证齐全（“MA”标志和产品出厂检验合格），有专人验收并有记录。四、检修后有检验和试验记录，入井使用前必须有防爆检查员检查并签发入井证。五、井下各变电所的低压馈电线路上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。六、运行中的检漏保护装置性能必须可靠，严禁任意拆除或停用。七、选择性检漏保护装置必须配套使用，单独使用的检漏保护装置不准延时动作。八、检漏保护装置在地面必须进行仔细的检查、试验，符合要求后才可下井使用，检查内容主要包括：1、防爆性能检查。2、按厂家说明书所示线路图，核对内部接线及连接是否正确，元件、导线等有无破损，装置电压与电网电压必须相符。3、检漏保护装置的绝缘电阻应符合：1140V、660V检漏继电器，用1000V摇表摇测绝缘电阻不低于10MΩ；380V检漏继电器，用500V摇表摇测绝缘电阻不低于5MΩ；127V检漏继电器，用500V摇表摇测绝缘电阻不低于2MΩ；4、交流耐压试验，应承受两倍额定电压加1000V，历时1min无击穿闪络现象。5、动作电阻和动作时间应小于或等于说明书中的规定值。带有漏电闭锁的检漏继电器还必须测定闭锁电阻值，其值不得超过产品相应电压等级的标准值。在地面进行不少于两条馈电开关的支路作配套试验，各支路都应轮流进行三次漏电试验，以检查漏电选择性的可靠性。九、检漏保护装置的安装必须符合如下要求：1、检漏保护装置在井下装卸、搬运过程中，应避免剧烈的震动。2、检漏继电器可以水平放置于特设的架子上，也可以吊架于峒室的墙壁上，但不得使其处于受潮或淋水的环境下。3、检漏继电器应接在馈电开关的负荷侧，如用两台馈电开关作总开关时，可合用一台检漏保护装置，两台馈电开关的跳闸线圈应并联。4、馈电开关的跳闸线圈必须连接在同一相电源上。5、两台馈电开关的跳闸线圈联络线间应串接一个隔爆停止按钮（开关）；当第一台停运时，应按下按钮并锁住不让其返回。6、检漏保护装置的电源只需与第一台开关连接；如需停止第一台开关，第二台开关继续运行时，应将检漏保护装置的电源改接到第二台开关上。十、检漏保护装置接地装置应符合如下规定：1、主接地线（即外壳的保护接地线）要可靠的与采区变电所的辅助接地母线或局部接地极相连；煤电钻、照明综合保护装置只设辅助接地极能满足要求的可不另设主接地极。2、供检漏保护装置作检验用的辅助接地线，应用芯线总截面不小于10mm2的橡套电缆。检漏保护装置的辅助接地极应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。煤电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm，长不小于500mm的钢管进行埋设。3、当同一地点装有两台或两台以上检漏保护装置时，可以共用一个辅助接地线。如共用同一辅助接地极的几台检漏保护装置为JY82型、JL82型，应断开其内部试验按钮常闭触点至局部接地极的连线。十一、对配合检漏保护装置使用的开关的跳闸机构进行如下检查：1、跳闸线圈的绝缘电阻应符合：1140V、660V的用1000V摇表要则不低于10MΩ；380V的用1000V摇表要则不低于5MΩ；127V的用1000V摇表要则不低于2MΩ；2、跳闸机构灵活可靠。3、开关的操作机构应无过位或卡阻现象。十二、检漏保护装置安装完毕后，应做跳闸试验，如不跳闸，则应立即切断电源作全面检查，合格后方可投入使用。具有对电网对地电容电流进行补偿的各类检漏保护装置，在供电系统安装完毕后，均应在正常负荷下进行电容电流的最佳补偿调节。十三、安装时，电网系统总的绝缘电阻值应符合：1140V不低于80KΩ；660V不低于50KΩ；380V不低于30KΩ；127V不低于15KΩ；十四、检漏继电器的运行、管理：1、维修工每天对检漏保护装置进行一次检查试验，并作记录。煤电钻综合保护必须在每班生产前进行一次漏电跳闸试验。2、检查试验内容：①、观察欧姆表的指示数值是否正...
