热敏打印机故障与维修VIP免费

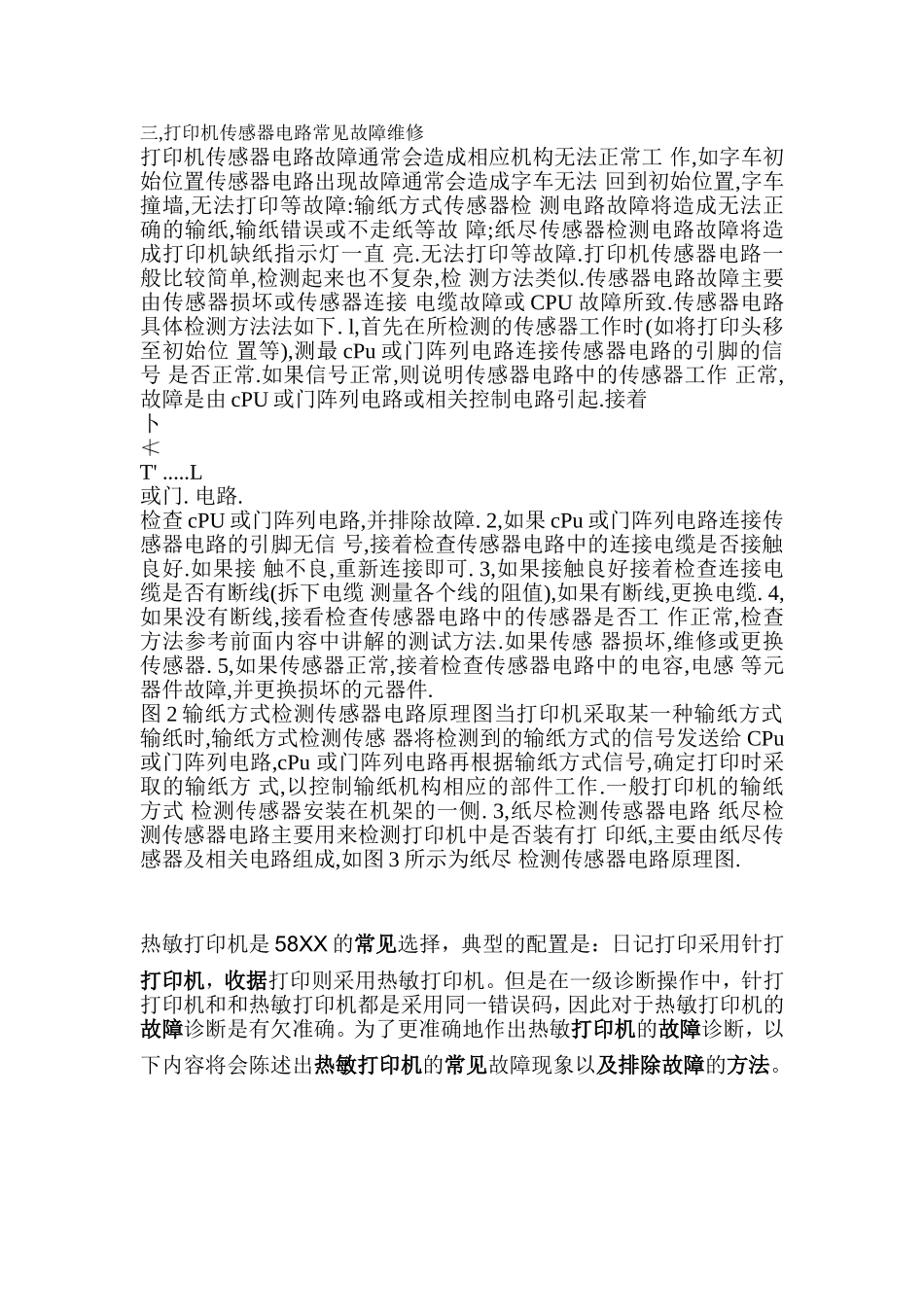

三,打印机传感器电路常见故障维修打印机传感器电路故障通常会造成相应机构无法正常工作,如字车初始位置传感器电路出现故障通常会造成字车无法回到初始位置,字车撞墙,无法打印等故障:输纸方式传感器检测电路故障将造成无法正确的输纸,输纸错误或不走纸等故障;纸尽传感器检测电路故障将造成打印机缺纸指示灯一直亮.无法打印等故障.打印机传感器电路一般比较简单,检测起来也不复杂,检测方法类似.传感器电路故障主要由传感器损坏或传感器连接电缆故障或CPU故障所致.传感器电路具体检测方法法如下.l,首先在所检测的传感器工作时(如将打印头移至初始位置等),测最cPu或门阵列电路连接传感器电路的引脚的信号是否正常.如果信号正常,则说明传感器电路中的传感器工作正常,故障是由cPU或门阵列电路或相关控制电路引起.接着卜≮T'.....L或门.电路.检查cPU或门阵列电路,并排除故障.2,如果cPu或门阵列电路连接传感器电路的引脚无信号,接着检查传感器电路中的连接电缆是否接触良好.如果接触不良,重新连接即可.3,如果接触良好接着检查连接电缆是否有断线(拆下电缆测量各个线的阻值),如果有断线,更换电缆.4,如果没有断线,接看检查传感器电路中的传感器是否工作正常,检查方法参考前面内容中讲解的测试方法.如果传感器损坏,维修或更换传感器.5,如果传感器正常,接着检查传感器电路中的电容,电感等元器件故障,并更换损坏的元器件.图2输纸方式检测传感器电路原理图当打印机采取某一种输纸方式输纸时,输纸方式检测传感器将检测到的输纸方式的信号发送给CPu或门阵列电路,cPu或门阵列电路再根据输纸方式信号,确定打印时采取的输纸方式,以控制输纸机构相应的部件工作.一般打印机的输纸方式检测传感器安装在机架的一侧.3,纸尽检测传惑器电路纸尽检测传感器电路主要用来检测打印机中是否装有打印纸,主要由纸尽传感器及相关电路组成,如图3所示为纸尽检测传感器电路原理图.热敏打印机是58XX的常见选择，典型的配置是：日记打印采用针打打印机，收据打印则采用热敏打印机。但是在一级诊断操作中，针打打印机和和热敏打印机都是采用同一错误码，因此对于热敏打印机的故障诊断是有欠准确。为了更准确地作出热敏打印机的故障诊断，以下内容将会陈述出热敏打印机的常见故障现象以及排除故障的方法。1、故障现象：打印机能够运行，但是不能够打印。1.1.故障原因：a.打印纸未安装好。b.使用电压超出规定范围。c.热敏打印头的电缆未连接好。d.打印头不能动作。1.2.排除方法：a.重新安装打印纸。b.检查电源电缆是否与PC板连接良好(J5或J7)。c.检查打印头电缆在“互连板”的J7接口是否接好。d.更换打印模块的机械部分。2、故障现象：打印机不能运行。2.1.故障原因：a.收据盖打开。b.打印纸用完。c.检测PC板盖的开关失效。d.检测打印用完的开关失效。e.环境的温度超出规定范围而造成打印机自动关闭。f.打印头过热而造成打印机自动关闭。g.由于连续打印图形而造成打印头过热。h.保险丝烧断。i.PC板有故障。2.2.排除方法：a.关好收据盖。b.重新安装打印纸。c.检查PC板的J3接口连线是否接好，或更换昆开关。d.检查PC板的J3接口连线是否接好，或更换昆开关。e.调节房间温度。f.减少打印数量。g.减少打印数量。h.更换PC板。i.更换PC板。3、故障现象：打印机不能通过零级诊断。3.1.故障原因：PC板有故障。3.2.排除方法：更换PC板。4、故障现象：打印效果有压缩感4.1.故障原因：a.打印纸输送不顺畅。b.送纸马达有问题。c.送纸滚轴不清洁。d.送纸滚轴转动不顺畅。e.打印机送纸速度不合适。f.PC板有故障。4.2.排除方法：a.检查打印纸的宽度是否太宽b.检查“互连板”的J5接口连线是否接好，或更换送纸马达。c.清洁送纸滚轴。d.清洁并加油润滑送纸滚轴。e.更换整个打印机的机械模块。f.更换PC板。5、故障现象：打印的字符不清楚。5.1.故障原因：a.打印头不清洁。b.在EEROM中，打印头电阻设置值与打印头不匹配。c.打印压板位置不适当，引起打印头与压板位置不对。d.PC板有故障。5.2.排除方法：a.清洁打印头。b.更改EEROM中打印头的电阻设置值。c.更换打印机的机械模块。d.更换PC板。6、故障现象：打印机的“PAPERLOW”报警指示不正确。6.1...
