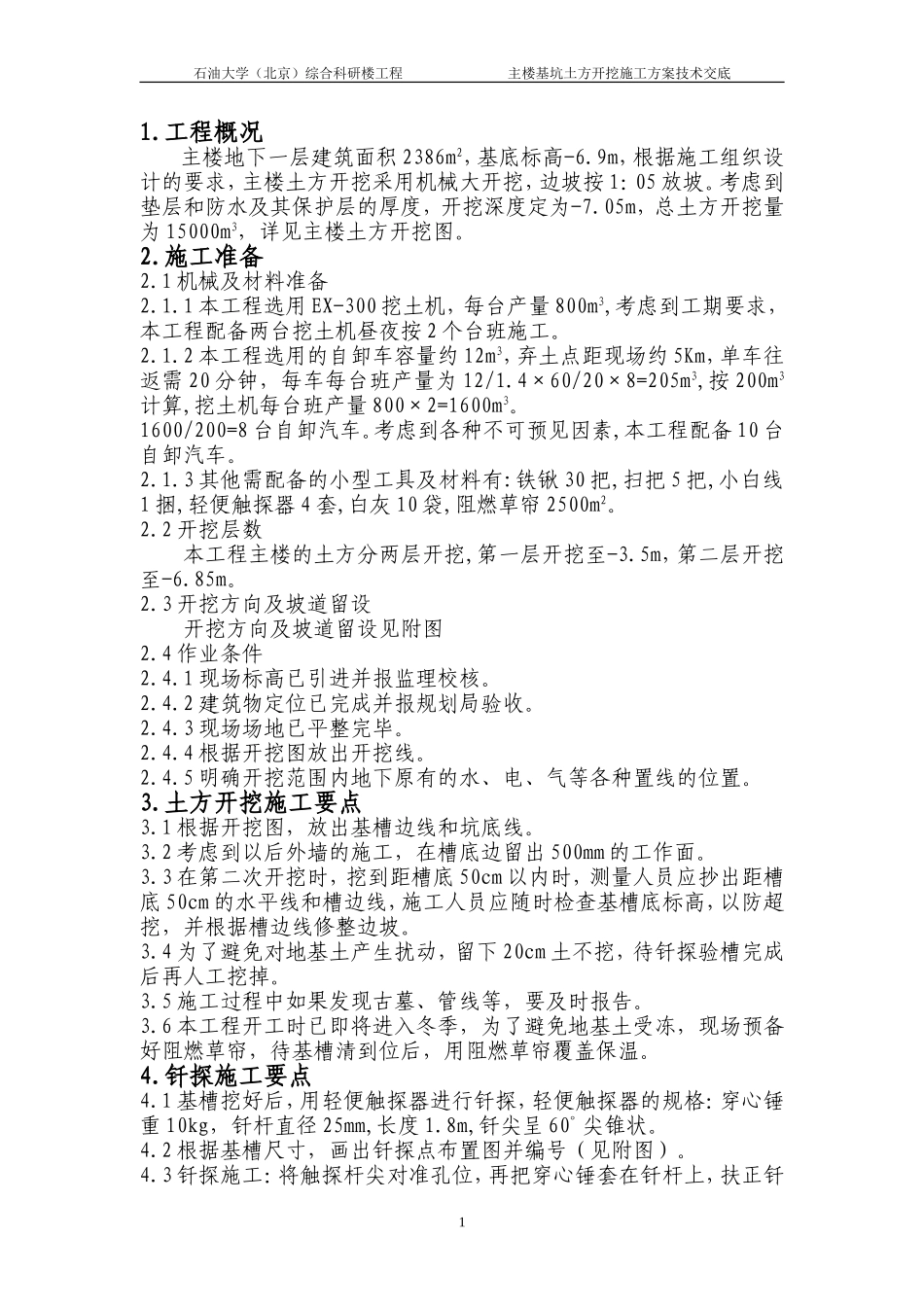

石油大学（北京）综合科研楼工程主楼基坑土方开挖施工方案技术交底1.工程概况主楼地下一层建筑面积2386m2，基底标高-6.9m，根据施工组织设计的要求，主楼土方开挖采用机械大开挖，边坡按1：05放坡。考虑到垫层和防水及其保护层的厚度，开挖深度定为-7.05m，总土方开挖量为15000m3，详见主楼土方开挖图。2.施工准备2.1机械及材料准备2.1.1本工程选用EX-300挖土机，每台产量800m3,考虑到工期要求，本工程配备两台挖土机昼夜按2个台班施工。2.1.2本工程选用的自卸车容量约12m3，弃土点距现场约5Km，单车往返需20分钟，每车每台班产量为12/1.4×60/20×8=205m3,按200m3计算,挖土机每台班产量800×2=1600m3。1600/200=8台自卸汽车。考虑到各种不可预见因素,本工程配备10台自卸汽车。2.1.3其他需配备的小型工具及材料有:铁锹30把,扫把5把,小白线1捆,轻便触探器4套,白灰10袋,阻燃草帘2500m2。2.2开挖层数本工程主楼的土方分两层开挖,第一层开挖至-3.5m，第二层开挖至-6.85m。2.3开挖方向及坡道留设开挖方向及坡道留设见附图2.4作业条件2.4.1现场标高已引进并报监理校核。2.4.2建筑物定位已完成并报规划局验收。2.4.3现场场地已平整完毕。2.4.4根据开挖图放出开挖线。2.4.5明确开挖范围内地下原有的水、电、气等各种置线的位置。3.土方开挖施工要点3.1根据开挖图，放出基槽边线和坑底线。3.2考虑到以后外墙的施工，在槽底边留出500mm的工作面。3.3在第二次开挖时，挖到距槽底50cm以内时，测量人员应抄出距槽底50cm的水平线和槽边线，施工人员应随时检查基槽底标高，以防超挖，并根据槽边线修整边坡。3.4为了避免对地基土产生扰动，留下20cm土不挖，待钎探验槽完成后再人工挖掉。3.5施工过程中如果发现古墓、管线等，要及时报告。3.6本工程开工时已即将进入冬季，为了避免地基土受冻，现场预备好阻燃草帘，待基槽清到位后，用阻燃草帘覆盖保温。4.钎探施工要点4.1基槽挖好后，用轻便触探器进行钎探，轻便触探器的规格：穿心锤重10kg，钎杆直径25mm,长度1.8m,钎尖呈60°尖锥状。4.2根据基槽尺寸，画出钎探点布置图并编号（见附图）。4.3钎探施工：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎1石油大学（北京）综合科研楼工程主楼基坑土方开挖施工方案技术交底杆，拉起穿心锤，使其自由下落，锤落距为50cm，将触探杆竖直打入土层中，每打入30cm记录一次锤击数。钎探深度1.5m，钎探完成后，拔也触探杆，用砖将探孔盖上。4.4待验槽完毕后，对探孔进行灌砂，灌砂时，每填入30cm砂用钢筋捣实一次。5.护坡措施根据施工组织设计和岩土工程勘察报告。本工程采用水泥砂浆护坡。护坡方法为：在边坡上间距1000mm，梅花型插入50cm长的钢筋，挂上钢板网，然后抹1：3的水泥砂浆20m厚，坡顶距坑边50cm砌一道250mm高，120mm高的挡水墙。6.安全措施6.1所有参施人员，进入现场必须戴好安全帽。6.2车辆进入施工现场，限速5Km/h。6.3在槽边缘要搭设安全防护栏，防止人员坠落。6.4任何人不得向坑底丢弃物品，以免砸伤槽底施工人员。6.5边坡2m范围内，严禁堆放重物。6.6运输车辆出现场时，注意不要碰撞门口搭设的用于拍土的钢筋架。7.环保措施7.1在现场大门口搭设拍土架子，要派专人将车上两侧的土拍实，并用苫布盖好，避免途中遗洒。7.2在大门口处，铺设草垫，以免车轮上的土带到外面。7.3车辆进入现场后禁止鸣笛，以减少噪音。7.4派专人在现场洒水降尘。7.5派专人随时清扫拉土车遗洒在马路上的渣土。8.成品保护8.1挖土施工时，不得破坏定位桩、水准点等。8.2清槽完毕后，非施工人员不得随便进入基坑内，以便扰动地基土。8.3验槽完毕后，应尽快进行垫层浇筑，以免时间过长扰动地基土。2
