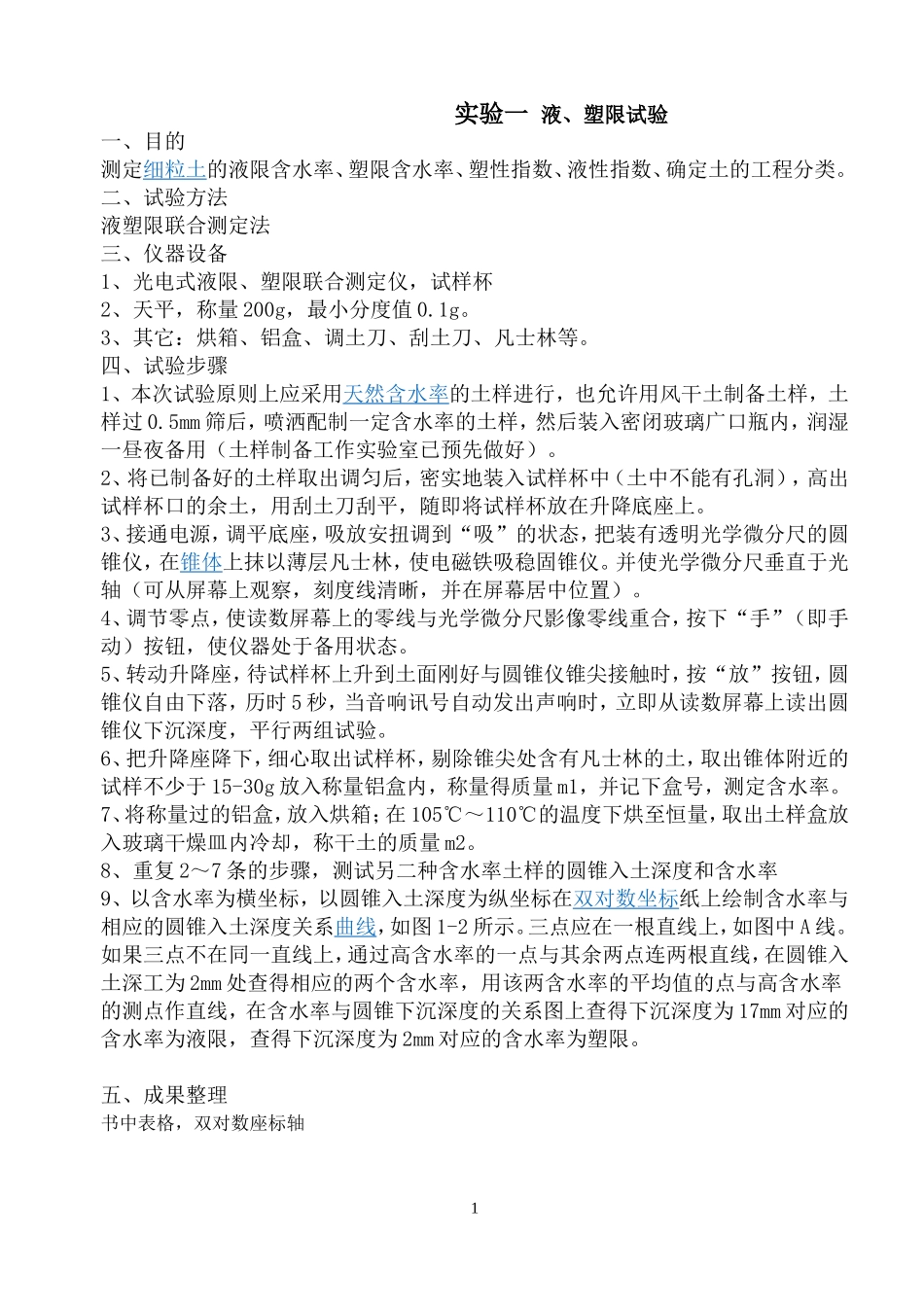

实验一液、塑限试验一、目的测定细粒土的液限含水率、塑限含水率、塑性指数、液性指数、确定土的工程分类。二、试验方法液塑限联合测定法三、仪器设备1、光电式液限、塑限联合测定仪，试样杯2、天平，称量200g，最小分度值0.1g。3、其它：烘箱、铝盒、调土刀、刮土刀、凡士林等。四、试验步骤1、本次试验原则上应采用天然含水率的土样进行，也允许用风干土制备土样，土样过0.5mm筛后，喷洒配制一定含水率的土样，然后装入密闭玻璃广口瓶内，润湿一昼夜备用（土样制备工作实验室已预先做好）。2、将已制备好的土样取出调匀后，密实地装入试样杯中（土中不能有孔洞），高出试样杯口的余土，用刮土刀刮平，随即将试样杯放在升降底座上。3、接通电源，调平底座，吸放安扭调到“吸”的状态，把装有透明光学微分尺的圆锥仪，在锥体上抹以薄层凡士林，使电磁铁吸稳固锥仪。并使光学微分尺垂直于光轴（可从屏幕上观察，刻度线清晰，并在屏幕居中位置）。4、调节零点，使读数屏幕上的零线与光学微分尺影像零线重合，按下“手”（即手动）按钮，使仪器处于备用状态。5、转动升降座，待试样杯上升到土面刚好与圆锥仪锥尖接触时，按“放”按钮，圆锥仪自由下落，历时5秒，当音响讯号自动发出声响时，立即从读数屏幕上读出圆锥仪下沉深度，平行两组试验。6、把升降座降下，细心取出试样杯，剔除锥尖处含有凡士林的土，取出锥体附近的试样不少于15-30g放入称量铝盒内，称量得质量m1，并记下盒号，测定含水率。7、将称量过的铝盒，放入烘箱；在105℃～110℃的温度下烘至恒量，取出土样盒放入玻璃干燥皿内冷却，称干土的质量m2。8、重复2～7条的步骤，测试另二种含水率土样的圆锥入土深度和含水率9、以含水率为横坐标，以圆锥入土深度为纵坐标在双对数坐标纸上绘制含水率与相应的圆锥入土深度关系曲线，如图1-2所示。三点应在一根直线上，如图中A线。如果三点不在同一直线上，通过高含水率的一点与其余两点连两根直线，在圆锥入土深工为2mm处查得相应的两个含水率，用该两含水率的平均值的点与高含水率的测点作直线，在含水率与圆锥下沉深度的关系图上查得下沉深度为17mm对应的含水率为液限，查得下沉深度为2mm对应的含水率为塑限。五、成果整理书中表格，双对数座标轴1实验二固结试验（一）、试验目的本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的压缩系数、压缩指数、压缩模量、固结系数及原状土的先期固结压力等。（二）、试验方法适用于饱和的粘质土（当只进行压缩试验时，允许用于非饱和土）。试验方法：1、正常慢固结法；（快速固结试验：本实验采用规定试样在各级压力下的固结时间为10分钟）（三）、仪器设备①固结容器；②加压设备；③百分表；④其他：刮土刀、天平、秒表等。（四）、试验步骤（1）根据工程需要，切取原状土试样或制备给定密度与含水量的扰动土样。（2）按试验一、二的方法，测定试样的密度及含水量。（3）将土样压入环刀，在固结容器内放置护环、透水板和用水湿润后的薄滤纸，将带有环刀（环刀的表面积为30，）的试样，小心装入护环内，然后在试样上放薄滤纸、透水板和加压盖板、传压钢柱，置于加压框架下，对准加压框架的正中，安装量表。（4）施加0.25kPa的预压压力，使试样与仪器上下各部分之间接触良好，然后调整量表，使指针读数为5.00。（5）确定需要施加的各级压力。加压等级一般为50.0、100、200、400kPa。（在工程实践中做本实验的最后一级压力应大于上覆土层的计算压力100~200kPa）。（6）测记稳定读数。当不需要测定沉降速率时，稳定标准规定为每级压力下固结24小时。测记稳定读数后，本实验取固结稳定时间为10分钟，再施加第2级压力。依次逐级加压至试验结束。（7）试验结束后，迅速拆除仪器部件，取出带环刀的试样。（如系饱和试样，则用干滤纸吸去试样两端表面上的水，取出试样，测定试验后的含水量）。(8)、计算与制图1按下式计算试样的初始孔隙比e0式中：ρ0—试样初始密度，g/cm3；w0—试样的初始含水量，%。2按下式计算各级压力下固结稳定后的孔隙比ei式中：Δhi—某级压力下试样...
